B-19

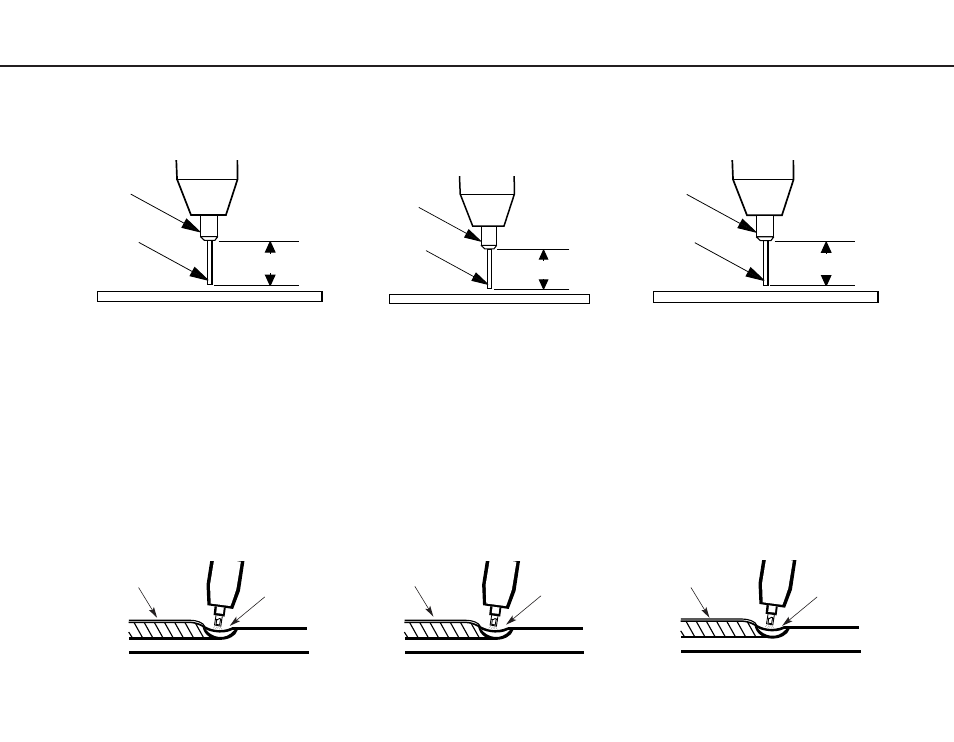

3. The Correct Contact Tip To Work Distance(CTWD)
The Contact tip to work distance (CTWD) is the distance
from the end of the contact tip to the end of the wire. (See
Figure B.16.)
Once the arc has been established, maintaining the cor-
rect (CTWD) becomes extremely important. The (CTWD)
should be approximately 3/8 inch (10mm) long.
FIGURE B.16
The easiest way to tell whether the CTWD is the correct
length is by listening to its sound. The correct CTWD has
a distinctive “crackling” sound, very much like eggs frying
in a pan. A long CTWD has a hollow, blowing or hissing
sound. If the CTWD is too short, you may stick the con-
tact tip or nozzle to the weld puddle and/or fuse the wire
to the contact tip.
4. The Correct Welding Speed
The important thing to watch while welding is the puddle
of molten metal right behind the arc. See Figure B.17. Do
not watch the arc itself. It is the appearance of the pud-
dle and the ridge where the molten puddle solidifies that
indicates correct welding speed. The ridge should be
approximately 3/8” (10 mm) behind the wire electrode.
Most beginners tend to weld too fast, resulting in a thin
uneven, “wormy” looking bead. They are not watching
the molten metal.
FIGURE B.17
3. La Extremidad Correcta Del Contacto Para trabajar
Distancia (CTWD)
Extremidad Del Contacto Para trabajar Distancia(CTWD) es la dis-
tancia que hay entre el extremo de la punta de contacto y el
extremo del alambre. (Vea la Figura B.16).
Una vez que el arco se ha establecido, es muy importante manten-
er una
distancia (CTWD) correcta. La punta de alambre
(CTWD)debe ser de 10 mm de largo (3/8 pulgadas) aproximada-
mente.
FIGURA B.16
La forma más fácil para saber si la punta de alambre
(CTWD) tiene la longitud correcta, es escuchando su
sonido. Una punta de alambre (CTWD) correcta tiene un
sonido distintivo de “chisporroteo”, muy similar al que se
produce cuando se fríen alimentos en una sartén. Una
punta de alambre
(CTWD) larga tiene un sonido hueco o
como de silbido. Si la (CTWD) es muy corta, usted podría
colocar la punta de contacto o la tobera en el charco de sol-
dadura, y/o fusionar el alambre con la punta de contacto.
4. Velocidad Correcta de Soldadura
Mientras suelda, es importante observar el charco de metal
derretido justo detrás del arco. Vea la Figura B.17. No
observe el arco directamente. La apariencia del charco y
el reborde donde se solidifica es lo que indica la velocidad
correcta de soldadura.
El reborde detrás del electrodo
tubular debe ser de 10 mm (3/8”) aproximadamente.
La mayoría de los principiantes tiende a soldar muy rápido,
dando como resultado un cordón delgado, disparejo y con
apariencia “ondulada”. Cuando esto sucede, significa que
no están observando el metal derretido.
FIGURA B.17
Solidifying ridge
Molten puddle
Solidificación del reborde
Charco de
soldadura
3/8” (10mm)
Contact Tip To Work Distance(CTWD)
Contact Tip
Wire Electrode
Extremidad Del Contacto Para trabajar
Distancia (CTWD) 10 mm (3/8 pulg.)
Punta de
Contacto
Electrodo
de alambre
3. Le Bout Correct De Contact Pour travailler La Distance
Bout De Contact Pour travailler La Distance.(CTWD)
(Voir la figure B.16)
Une fois que l'arc a été amorcé, il est très important de
maintenir la bonne portée terminale. Elle doit faire envi-
ron 3/8 à 1/2 po (10 à 12 mm) de longueur.
FIGURE B.16
La meilleure façon de savoir si la portée terminale a la
bonne longueur est d'écouter le son émis.
La bonne
portée terminale émet un “crépitement” distinctif, tout
comme les oeufs que l'on fait frire dans une poêle. Une
portée terminale longue émet un son creux, un souffle ou
un sifflement. Si la portée terminale est trop courte le
tube contact ou la buse peut coller dans le bain de fusion
et/ou le fil peut fondre sur le tube contact.
4. La bonne vitesse de soudage
Quand on soude, il est important d'observer le bain de
fusion juste en arrière de l'arc. Voir la figure B.17. Ne
pas regarder l'arc lui-même. C'est l'aspect du bain et la
vague de solidification qui indiquent la bonne vitesse de
soudage.
La vague doit se situer à environ 3/8 po
(10 mm) en arrière de l'électrode.
La plupart des débutants ont tendance à souder trop
rapidement, et il en résulte un cordon mince et irrégulier
ressemblant à un ver.
Ils ne regardent pas le métal
fondu.
FIGURE B.17
Bout De Contact Pour travailler
La Distance de 3/8 po (10mm)
Tube contact
Fil-électrode
LEARNING TO WELD APRENDIENDO A SOLDAR APPRENTISSAGE DU SOUDAGE
Vague de solidification
Bain de fusion
