D-2 D-2 MANTENIMIENTO
6. Con el difusor de gas removido del tubo de la pis-
tola, aseg ú rese de que el cable est é en posici ó n
recta y luego recorte la gu í a a la longitud que se
muestra en la Figura D.1. Quite cualquier acumu-
laci
ó n en el extremo de la gu í a.
7. Atornille el difusor de gas al extremo del tubo de la
pistola y ajuste de manera segura. Aseg ú rese que
el difusor de gas sea el correcto para el tama ñ o de
la gu í a que se utiliza (vea Tabla y Grabado del
difusor(
8. Ajuste el tornillo localizado al lado del difusor de
gas contra la gu í a de alambre utilizando una llave
Allen de 2.0 mm (5/64").

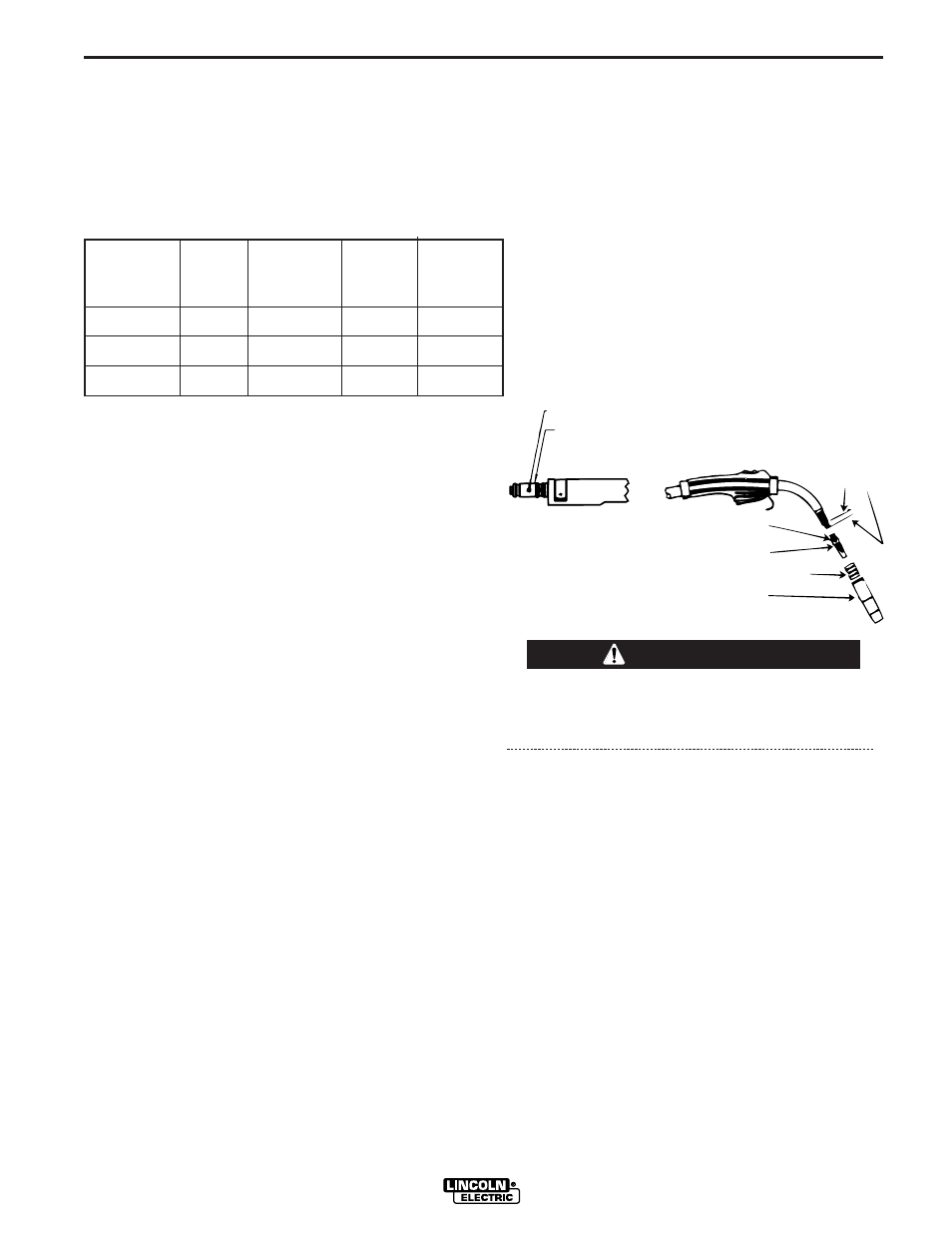

FIGURA D.1
Este tornillo debe apretarse ligeramente. Al apre-
tar con exceso partirá o romperá la guía y provo-
cará una alimentación de alambre deficiente.
REMOCIÓN Y REEMPLAZO DE LA
GUÍA DE ALAMBRE
NOTA: Realizar el cambio de la gu í a de alambre para
un tama ñ o de alambre diferente requiere reemplazo
del difusor de gas de acuerdo a la Tabla D.1 a fin de
asegurar adecuadamente la nueva gu
í a.
INSTRUCCIONES DE REMOCIÓN , INSTALACIÓN
Y AJUSTE DE LA GUÍA PARA LA MAGNUM 250L
NOTA: La variaci ó n en las longitudes del cable pre-
viene que se intercambien las gu í as entre las pistolas.
Una vez que se ha cortado una gu í a para una pistola
en particular, no se debe instalar en otra pistola a
menos que cumpla los requerimientos de longitud de
corte de la gu
í a. Las gu í as se env í an de f á brica con
la cubierta de la misma extendida a la longitud ade-
cuada.
1. Retire la tobera de gas y el aislador de la tobera, si
se utilizan, para localizar el tornillo en el difusor de
gas que se utiliz
ó para sujetar la gu í a anterior en
su lugar. Afloje el tornillo con una llave Allen de
2.0 mm (5/64").
2. Retire el difusor de gas del tubo de la pistola.
3. Extienda la pistola y el cable en una superficie
plana. Afloje el tornillo localizado en el conector de
cobre en el extremo que va al alimentador del
alambre y jale la gu
í a hacia afuera del cable.
4. Inserte una gu í a nueva sin recortar dentro del
extremo del conector del cable. Aseg ú rese de que
el buje de la gu í a est é marcado adecuadamente
para el calibre el alambre utilizado.
5. Inserte completamente el buje de la gu í a en el
conector apretando el tornillo localizado en el
conector del cable de cobre. En este momento, el
difusor de gas
no debe instalarse en el extremo
del tubo de la pistola.
No. de Parte No. de Parte
del Difusor del Difusor de
Número de Tamaño Grabado de Gas de de Gas de la
Diámetro de Parte de la en el extremo la Tobera Fija Tobera Ajustable
Electrodos Usados Guía del Buje de la Guía (Grabado) (Grabado)
0.025-0.030" Acero KP1934-2 0.030 (0.8 mm) KP2026-3 KP2026-2
(0.6-0.8 mm)
.035-.045" Acero KP1934-1 .045 (1.2 mm) KP2026-3 KP2026-2
(0.9-1.2 mm)
3/64" Aluminio KP1955-1 3/64" (1.2 mm) KP2026-3 KP2026-2
(1.2 mm)
TABLA D.1
PRECAUCIÓN
TORNILLO DE FIJACI N
TORNILLO DE FIJACI N
CONECTOR DE CABLE DE COBRE
DIFUSOR DE GAS
AISLADOR DE TOBERA
(SI SE UTILIZA)
TOBERA DE GAS
1-1/4"
(31.8mm)
LONGITUD
DE CORTE
DE LA GU ΠA
