3. El modelo 208/230 voltios y 50/60 Hz POWER MIG
se envía con un cable de alimentación de entrada
de 7 pies (2.1m) y conectado a la soldadora.
4. Siga las instrucciones de la Figura A.2, con ayuda
de un electricista calificado conecte el receptáculo
(Proporcionado por el cliente) o cable a las líneas
de energía y conecte a tierra el sistema de acuerdo
con al Código Eléctrico de los EUA y cualquiera de
los códigos locales aplicables. Consulte
“Especificaciones Técnicas” al principio de este
capítulo para saber cuáles son los calibres de
alambre adecuados. Para cables más largos de
100 pies (30 m), deben utilizarse cables de cobre
de mayor calibre. Coloque los fusibles tipo quema-
do lento tal como se muestra en el siguiente dia-
grama. El contacto central en el receptáculo es
para conexión a tierra. El alambre verde del cable
de entrada conecta este contacto al armazón de la
soldadura. Esto asegura una conexión adecuada
a tierra del armazón de la soldadora cuando la
clavija de la soldadora se inserta en un receptáculo
conectado a tierra.
FIGURA A.2 — Receptacle Diagram
CONECTE A UN ALAMBRE
DE TIERRA DEL SISTEMA.
CONSULTE EL CÓDIGO
ELÉCTRICO NACIONAL DE
LOS ESTADOS UNIDOS Y/O
LOCAL PARA OBTENER
DETALLES ADICIONALES Y
MEDIOS PARA CONECTAR A
TIERRA EN FORMA ADE-
CUADA.
CONECTE A ALAMBRES
ACTIVOS DE UN SISTEMA
MONOFÁSICO DE TRES
ALAMBRES.
A-3 A-3 INSTALACIÓN
POWER MIG 215

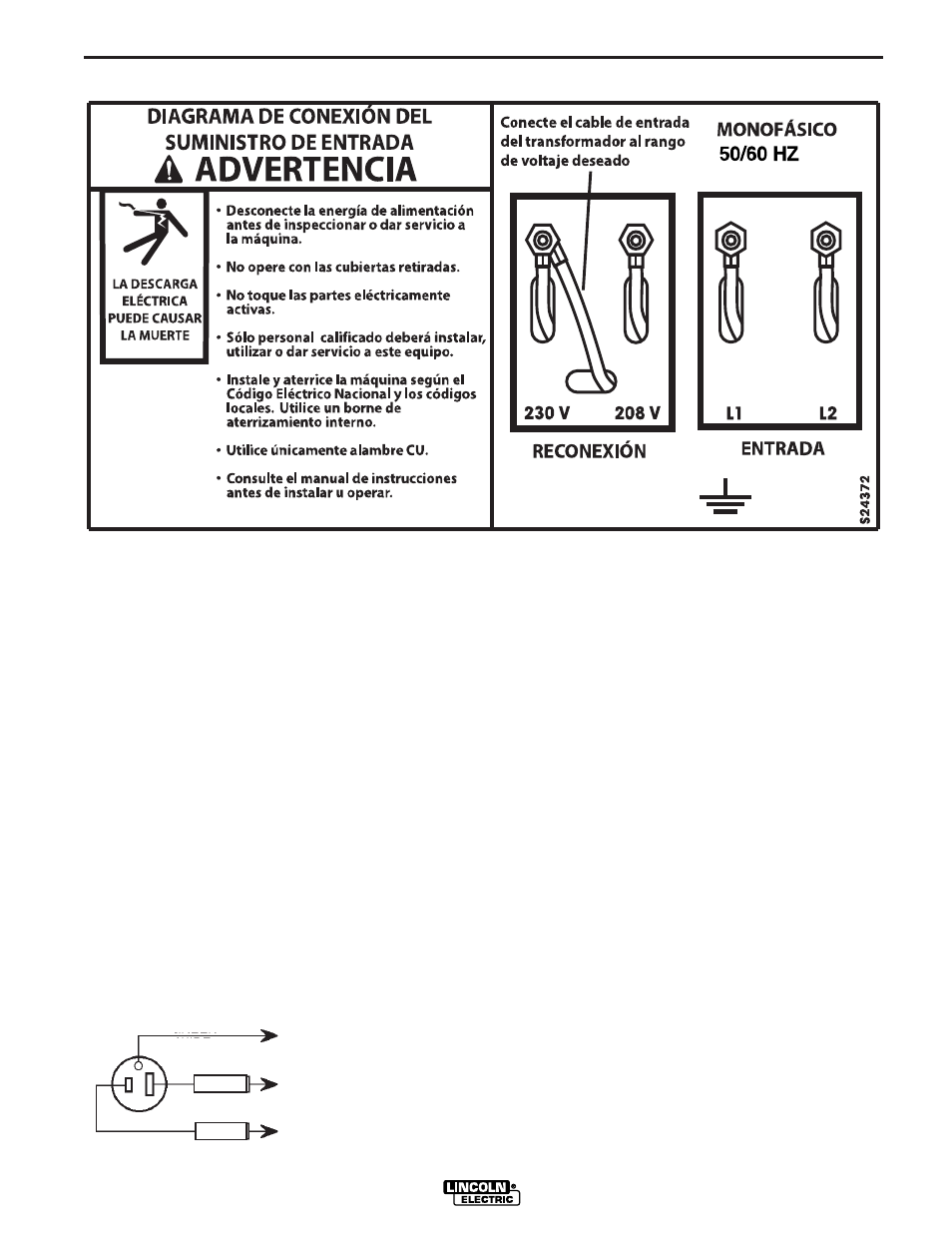

FIGURA A.1 — Conexiones de Alimentación de una Máquina con Voltaje Dual
CONEXIONES DE POLARIDAD DE
SALIDA
La soldadora, tal como se env í a de f á brica, est á
conectada para polaridad positiva (+) del electrodo.
Esta es la polaridad normal para la soldadura GMA.
Si se necesita polaridad negativa ( – ), intercambie las
conexiones de los dos cables ubicados en el compar-
timiento del mecanismo de alimentaci
ó n cerca del
panel frontal. El cable del electrodo, que est á conec-
tado al mecanismo de alimentaci ó n, debe conectarse
a la terminal etiquetada como negativa ( – ) y el cable
de trabajo, que se encuentra conectado a la pinza de
trabajo, debe conectarse a la terminal etiquetada
como positiva (+).
CABLE
VERDE
FUSIBLE
FUSIBLE
