B-5 B-5 OPERACIÓN
3. Presione el gatillo para alimentar el electrodo de
alambre a trav é s de la pistola y el cable. Para
alambre s ó lido, corte el extremo de punta de con-
tacto del electrodo aproximadamente 10 mm (3/8")
[20 mm (3/4") para Outershield
® ].
4. Durante la soldadura con gas, encienda el
suministro de gas y establezca la tasa de flujo que
se requiera (por lo regular es de 25-35 CFH; 12-16
litros/min).
5. Conecte el cable de trabajo al metal que se est é
soldando. La pinza de trabajo debe tener un buen
contacto el
é ctrico con el material de trabajo. É ste
tambi é n debe estar conectado a tierra como se
establece en “ Precauciones de Seguridad de
Soldadura por Arco ” .
• Al realizar procesos de arco
abiertos, es necesario utilizar la
protección adecuada para los ojos,
cabeza y cuerpo.
-----------------------------------------------------------------------
6. Coloque el electrodo sob re la uni ó n. El extremo
del electrodo puede tocar ligeramente el material
de trabajo,
7. Baje la careta de soldadura, cierre el gatillo de la
pistola y comience a soldar. Sujete la pistola para
que la distancia entre la punta y el trabajo sea de
aproximadamente 10 mm (3/8") [20 mm(3/4")
para Outershield
® ].
8. Para detener la soldadura, libere el gatillo de la
pistola y luego aparte
é sta del material de trabajo
despu é s que el arco haya desaparecido.
POWER MIG 215
ADVERTENCIA
5. Afloje el tornillo del zoquet que sujeta a la barra del
conector contra el buje de la pistola.
Importante: No intente remover completamente el
tornillo del zoquet.
6. Retire la gu í a de alambre externa y empuje el buje de
la pistola fuera del mecanismo de alimentaci ó n.
Debido al ajuste de precisi ó n, tal vez sea necesario
golpear ligeramente para retirar el buje.
7. Si es necesario, desconecte la manguera de gas pro-
tector del buje de la pistola.
8. Si se requiere, conecte la manguera de gas protector
al nuevo buje de pistola.
9. Gire el buje de la pistola hasta que el tornillo
mariposa se alinee con el orificio del tornillo mariposa
en la placa de alimentaci
ó n. Deslice el buje del
receptor de la pistola en el mecanismo de
alimentaci
ó n y verifique que los orificios de los
tornillos mariposa est é n alineados.
10. Apriete el tornillo del zoquet.
11. Inserte la pistola de soldadura en el buje de pistola y
apriete el tornillo mariposa.
REALIZACIÓN DE UNA SOLDADURA
1. Verifique que la polaridad del electrodo sea la nece-
saria para el proceso que est á siendo utiizado, poste-
riormente ENCIENDA el interruptor de energ í a.
2. Establezca el voltaje de arco que desee y la velocidad
de alambre para el alambre de electrodo enp articular,
el tipo y grosor del material y el gas que se utiliza
(para MIG y Outershield
® ). Utilice la Tabla de
Aplicaci ó n que se encuentra en el interior de la puerta
de compartimiento de alambres como una referencia
r
á pida para alguno de los procesos de soldadura
comunes.

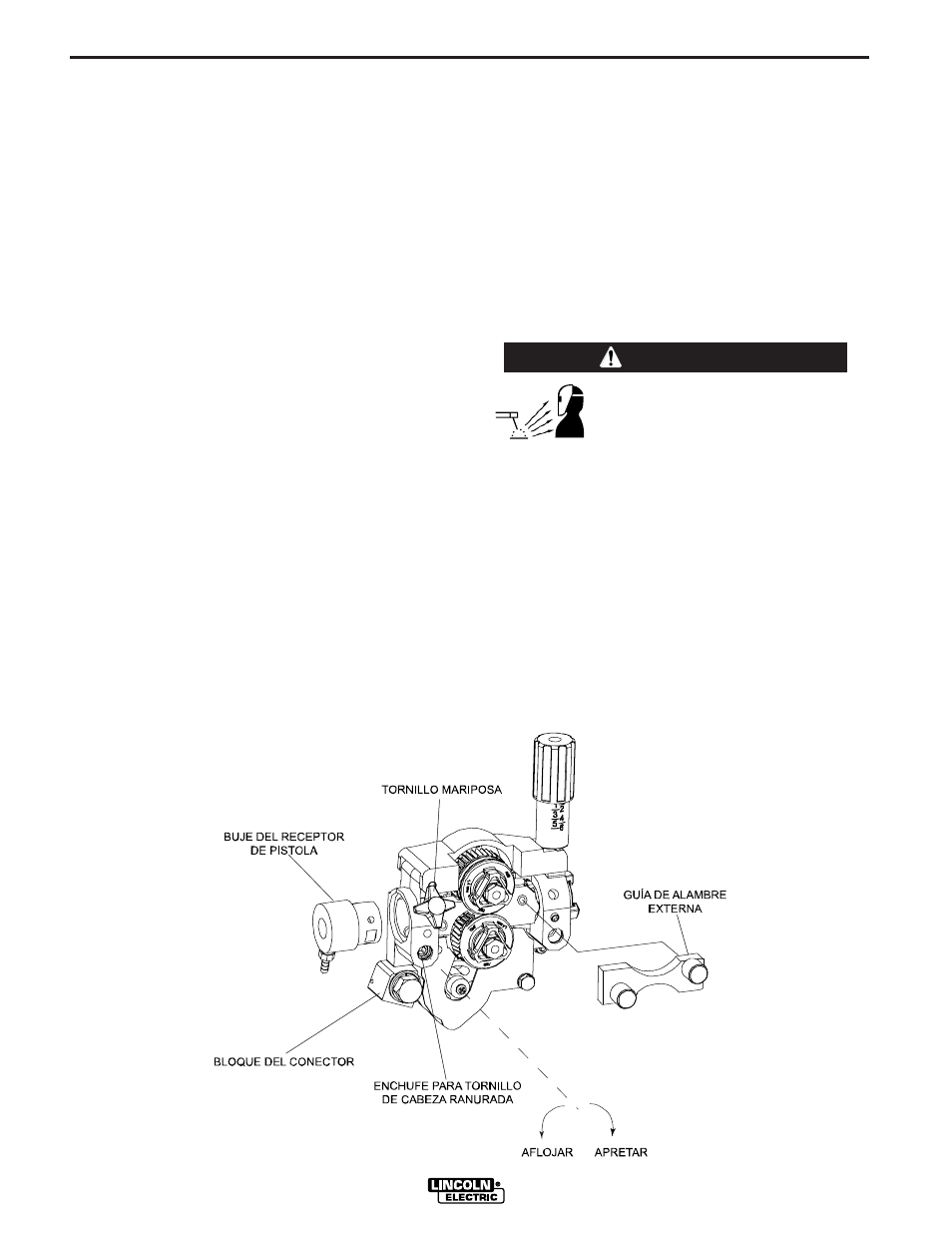

Figura B.2b
