WARN INDUSTRIES

19

MONTAGE DU TREUIL

MONTAGE DU TREUIL

Choisir une surface de

montage suffi samment résistante
pour supporter les charges
qui seront halées. Seules les
orientations de montage indiquées
sont recommandées pour utiliser le
treuil en toute sécurité. Toute autre
orientation du treuil est inadaptée
et ne doit pas être utilisée. Utiliser
les boulons et les rondelles d’arrêt
recommandés, ainsi que les
couples de serrage recommandés

Ne jamais utiliser
des boulons trop
longs.

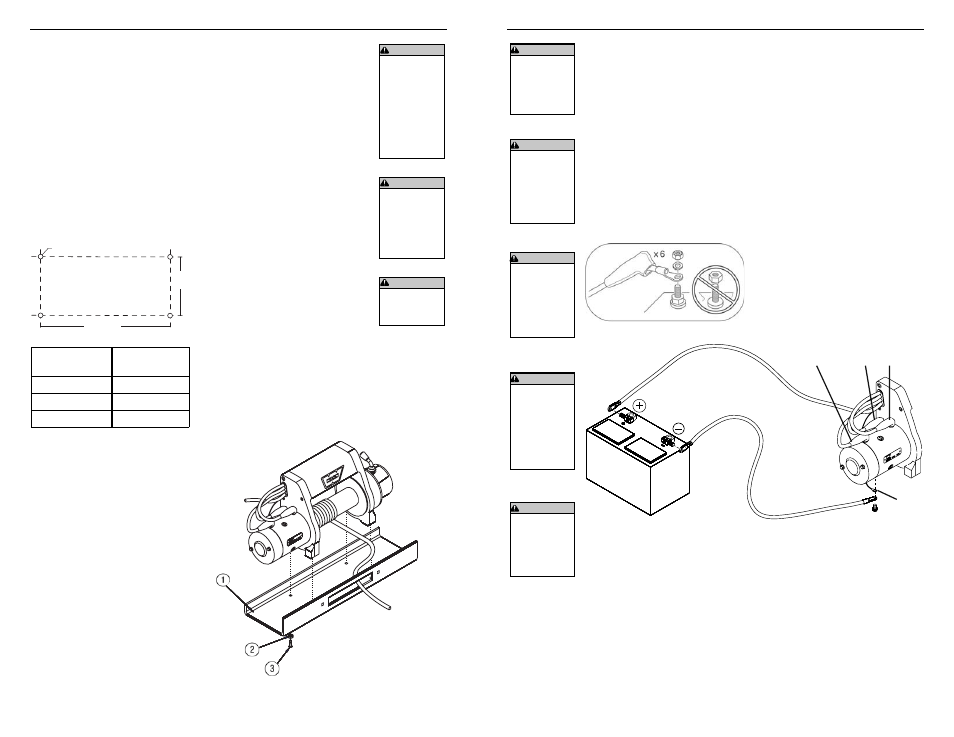

Détails de montage :
(1)
Lisse et plat, épaisseur = 1/4” (6,4 mm)
(2) Rondelle d'arrêt 3/8” (9,525 mm) X 4
(3) Boulon catégorie 5 3/8-16 X 1 1/4” de long X 4

Couple de serrage 41 à 47 Nm)

pour éviter les vibrations du treuil
pendant son fonctionnement. Les
détails de montage indiquent les
valeurs de couple adéquates.

N'oubliez pas que le câble du

treuil doit toujours s’enrouler sur le
tambour dans le sens indiqué par
l’étiquette de rotation du tambour.

Se reporter aux schémas

suivants pour l’orientation de
montage correcte.

Entraxe de fi xation :
Standard : 254 mm x 114,3 mm

Toujours choisir
une surface
de montage
suffi samment
résistante pour
supporter la
capacité de
traction maximale
du treuil.

Toujours achever
le montage du
treuil et fi xer le
crochet avant
d'effectuer le
câblage.

TROUS STANDARD

9,5 mm (quantité = 4)

10” (254 mm)

114 mm

(4 ½ inch)

Épaisseur de
plaque

Longueur de
boulon

1/4” (7 mm)

1,25” (32 mm)

3/8” (10 mm)

1,5” (40 mm)

1/2” (13 mm)

1,5” (40 mm)

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

WARN INDUSTRIES

20

RACCORDEMENTS ÉLECTRIQUES

Schémas électriques :

RACCORDEMENTS
ELECTRIQUES

Utiliser des capuchons

d’isolation inclus sur les
connexions exposées pour éviter
les courts-circuits. Les fi ls de
batterie doivent passer par des
endroits qui ne risquent pas
d'endommager ou de percer
l’isolation et de créer des risques
de court-circuit.

Une fois l’installation

terminée, vérifi er que le treuil
fonctionne correctement.

Ne jamais faire
passer les câbles
électriques par-
dessus des bords
tranchants.

Ne jamais

faire

passer les câbles
électriques
à proximité
de pièces qui
s'échauffent.

Ne jamais

faire

passer les câbles
électriques à
travers des
pièces mobiles
ou à proximité.

Toujours placer
les capuchons
fournis sur les
fi ls et les bornes,
conformément
aux instructions
d'installation.

Recommandations concernant
la batterie

La charge de la batterie et

la qualité des connexions sont
essentielles pour que le treuil
fonctionne correctement. La
capacité de démarrage à froid
minimum requise pour une batterie
de 12 V c.c. est de 650 A.

Toujours isoler
et protéger tous
les fi ls et bornes
électriques
exposés.

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

FIL ROUGE

FIL NOIR

FIL DE
MASSE
DU
MOTEUR

BATTERIE

F2

A

F1
