Hydraulic drum crusher model hdc-900 – Vestil HDC-900 User Manual
Page 6

HYDRAULIC DRUM CRUSHER Model HDC-900
8

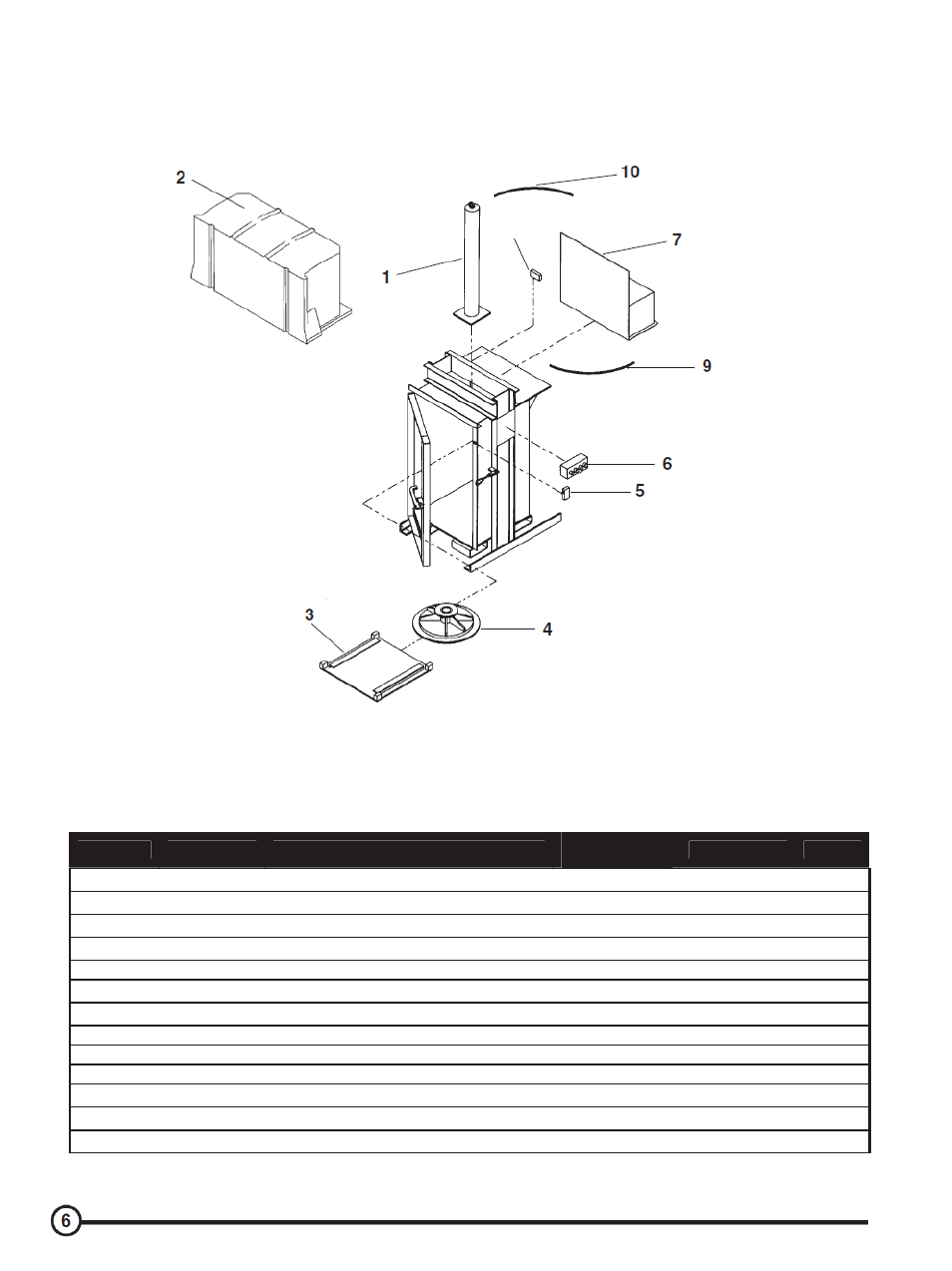

PARTS IDENTIFICATION FOR HYDRAULIC DRUM CRUSHER/COMPACTOR (Model HDC-900)
KIT NO.
ITEM NO.
ENGINEER
NO.
DESCRIPTION
PART NO.
QTY.
1
Hydraulic cylinder (2-1/2" dia. x 36")
22-021-001
HDC9-CYL
1
2
Weather cover
04-024-001
HDC9-WC
1
3
Drum crushing platen
22-514-005
HDC9-DCP
1
4
Drum compacting head
22-514-004
HDC9-DCH
1
A
5
Plunger switch
01-022-021
HDC9-PS
1
6
Control box
22-529-001
HDC9-CB
1
7
Power unit
SEE PAGE 7
SEE PAGE 7
1
A
8
Roller switch
01-022-001
HDC9-PU
1
B
9
Hydraulic hose, bottom
22-623-008
HDC9-RS
1
B
10
Hydraulic hose, top
22-623-009
HDC9-HHB
1
11
Weather cover, power unit (not shown)
04-024-001
HDC9-HHT
1
A
Switch Kit (includes 5 & 8)
22-154-002
HDC9-KITA
1
B
Hose Kit (includes 9 & 10)
22-154-003
HDC9-KITB
1
