N o de
Referencia Descripción N o de Pieza Cant.

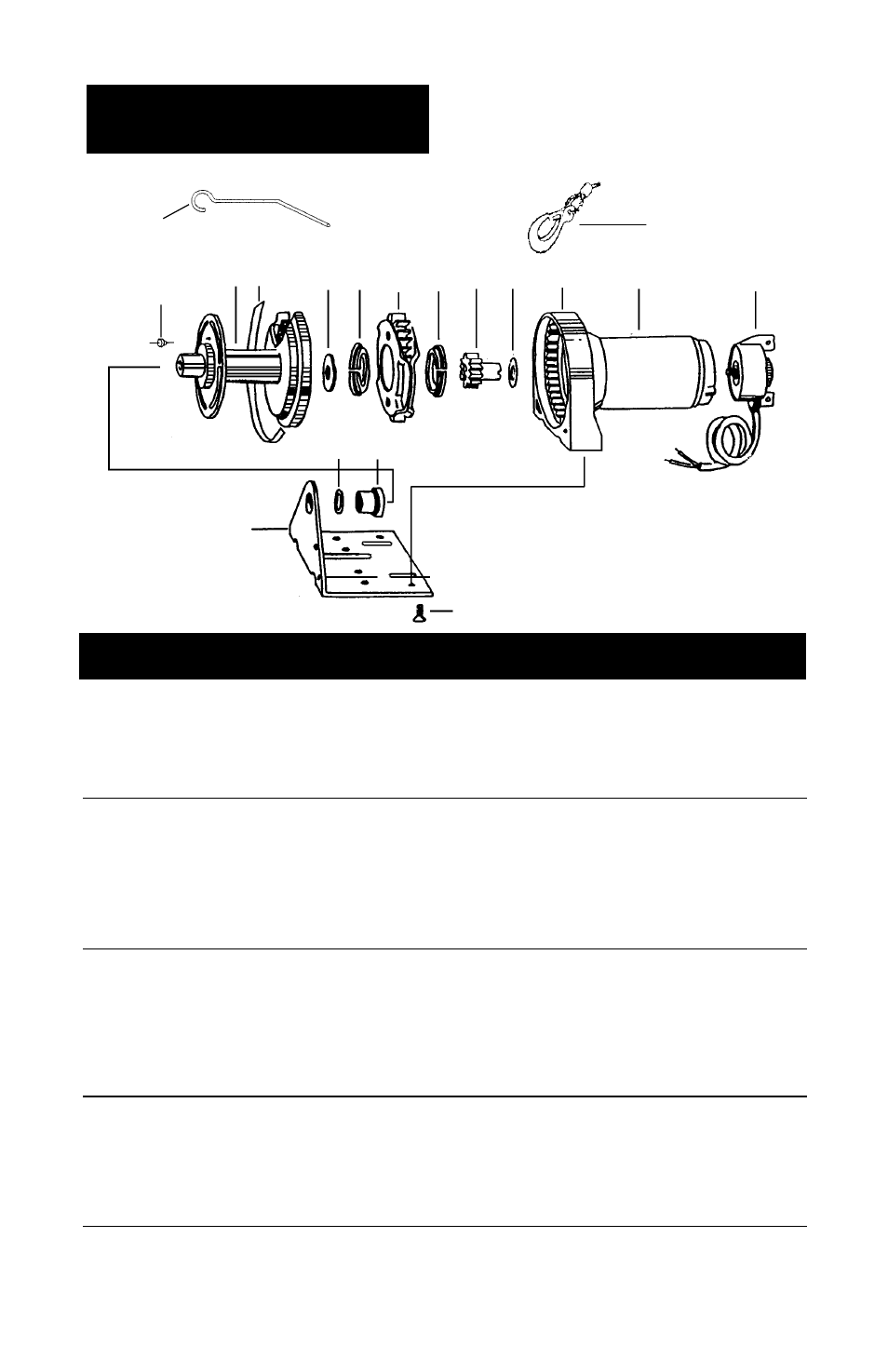

L I S T A D E P I E Z A S
D E R E F A C C I Ó N
1 Barra protectora para manos 89-32300 1
2 Tambor de engrane giratorio 90-32038 1
3 Rodamiento de perímetro 90-23137 1
4 Rondana de paso de nilón 90-12418 1
5 Rodamiento del transporte 90-23140 2
6 Conjunto del engranaje planetario 90-23138 1
7 Engrane solar de 10 dientes 90-22865 1
8 Rondana plana de impulso 90-23120-08 1
9 Engrane anular estacionario con
rodamiento de agujas
90-12454 1
10 Motor de 12 volts c/ Engrane anular con
rodamiento de agujas iniciado
90-32084 1
11 Rondana cuña 90-23120-05 CSN
12 Cojinete 90-12174 1
13 Tornillo de cabeza allen de 5/16" 90-23056-02 2
14 Placa base principal de bastidor 90-41019 1
15 Conjunto de interruptor de reparación con dos
cables de 91.44 cm (3’) (incluye dos terminales
para conectar al contacto viejo)
1519 1
16 Conjunto de cable de alambre y gancho de
4 mm x 7.62 m (5/32"x 25')
1535 1
17 Conjunto de cortacircuitos de 12V (No se muestra) 90-22873-03 1
18 Retenedor de cable 90-12419 1
19 Bloque de poleas de 3,178 kg (7,000 lb) (Figura 15) 2227 —
20 Guía de escobén (No se muestra) 1507 —
21 Guía de rodillos (Figura 17) 1560 —
22 Contacto de desconexión rápida (No se muestra) 1551 —
CSN significa «Como sea necesario».
1
18
16
2 3 6 5 4 5 7 8 9
11 12
13
14
15
10
