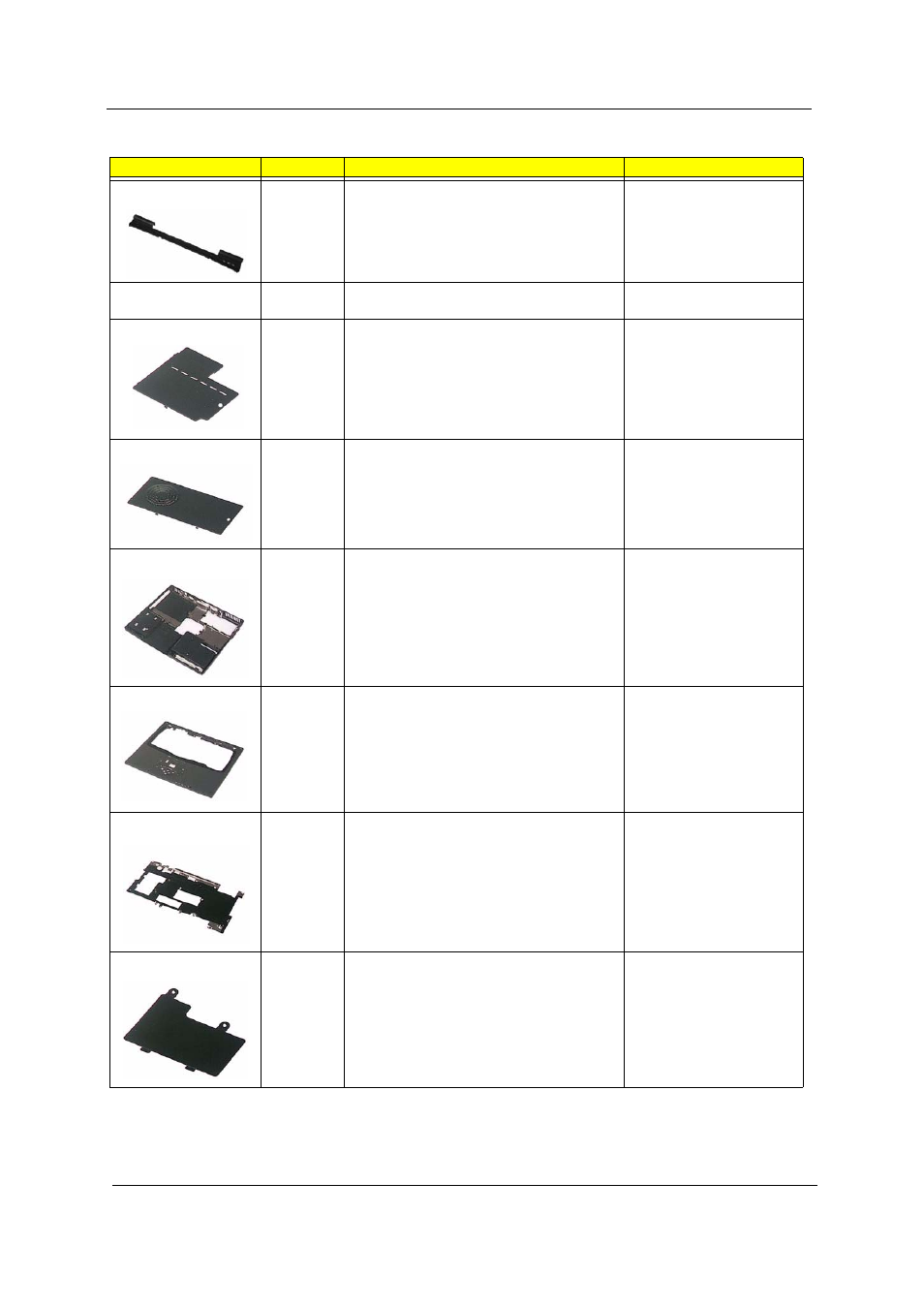

MIDDLE COVER W/NAME PLATE

42.T24V5.001

NS

322-The
System

MIDDLE COVER SCREW PAD

47.T18V5.003

314-The
System

DIMM COVER

42.T18V5.002

313-The
System

HEATSINK COVER

42.T18V5.003

311-The
System

LOWER CASE

60.T24V5.002

253-The
System

UPPER CASE W/O SPEAKER

60.T24V5.003

101-Logic
Upper

EMI BRACKET W/ MYLARS, THERMAL PAD

60.T24V5.004

310-The
System

MINI PCI EMI SHIELDING

31.T18V5.001


No.

Partname And Description

Part Number
