111
3. Apontar à mão os parafusos de ajuste,
até que o exaustor encoste na base do
armário.
7. Passar o cabo de alimentação para
fora do armário.
8. Efectuar a ligação do tubo no armário
superior.
– Em caso de necessidade, fixar a
mangueira de ar no tecto do armário –.
9. Voltar a montar o filtro de gordura
(Ver as Instruções de Serviço).

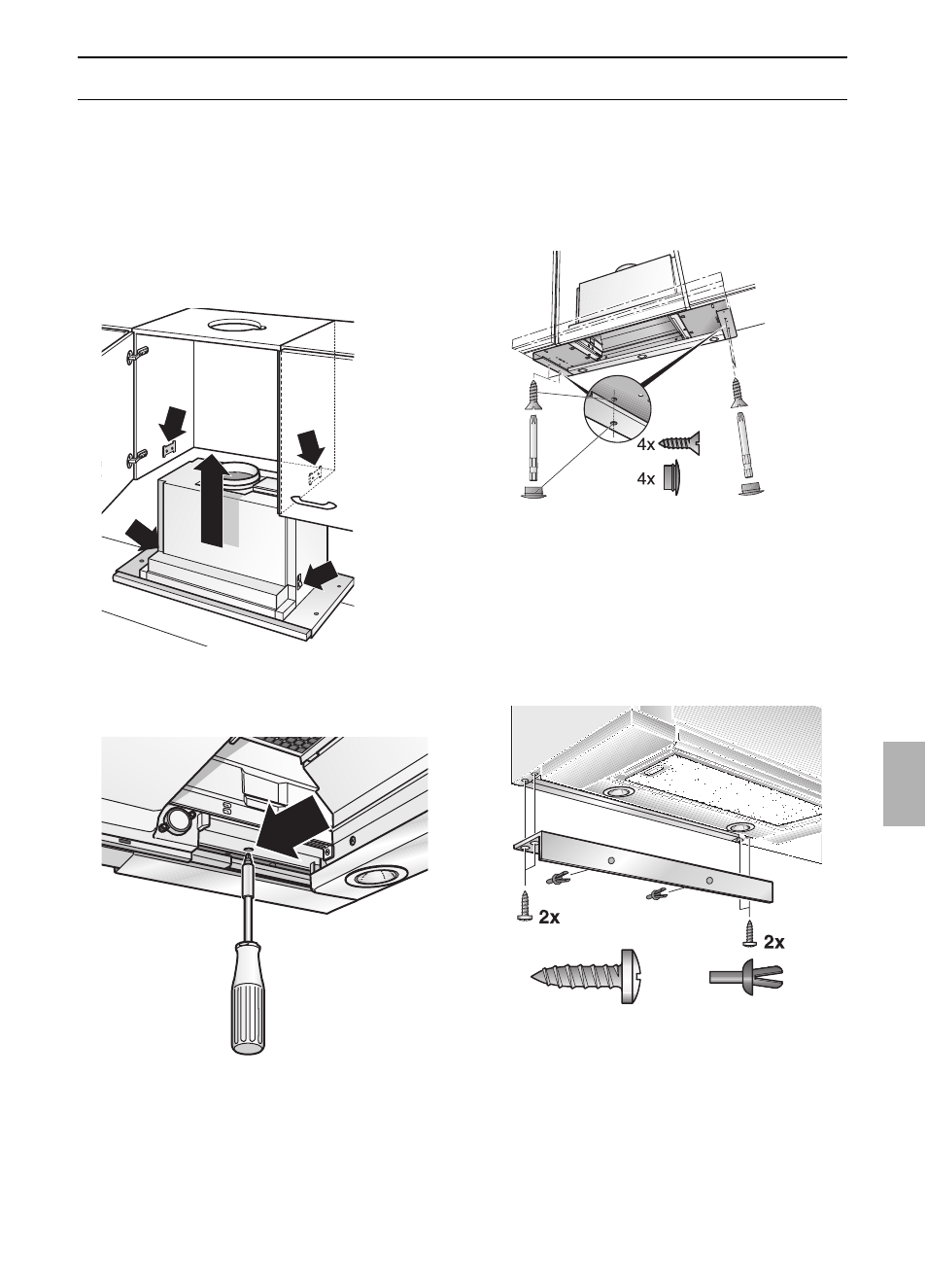

Montar no armário de parede
❑ Alinhar o exaustor no armário.
❑ Apertar, com cuidado, os parafusos de
fixação.
ṇ
Controlar o alinhamento das portas do
armário e, caso necessário, ajustá-las de
novo.
1. Retirar o filtro de gorduras
(ver as Instruções de Serviço).
2. Levantar o exaustor por baixo para
dentro do armário até ambas as
linguetas de fixação terem encaixado.
4. Fixar o exaustor com dois parafusos
suplementares à esquerda e a direita,
nas paredes laterais dos armários
superiores.
Para isso, picar os pontos de fixação
com um buril.
5. Fechar os furos à esquerda e à direita
com dois tampões.
6. Caso seja necessário, reduzir a
cobertura da parede para a medida
necessária (p. ex. serrar).
Fazer a montagem prévia da cobertura
da parede com os grampos anexos.
Fixar a cobertura da parede no armário
superior.
