91

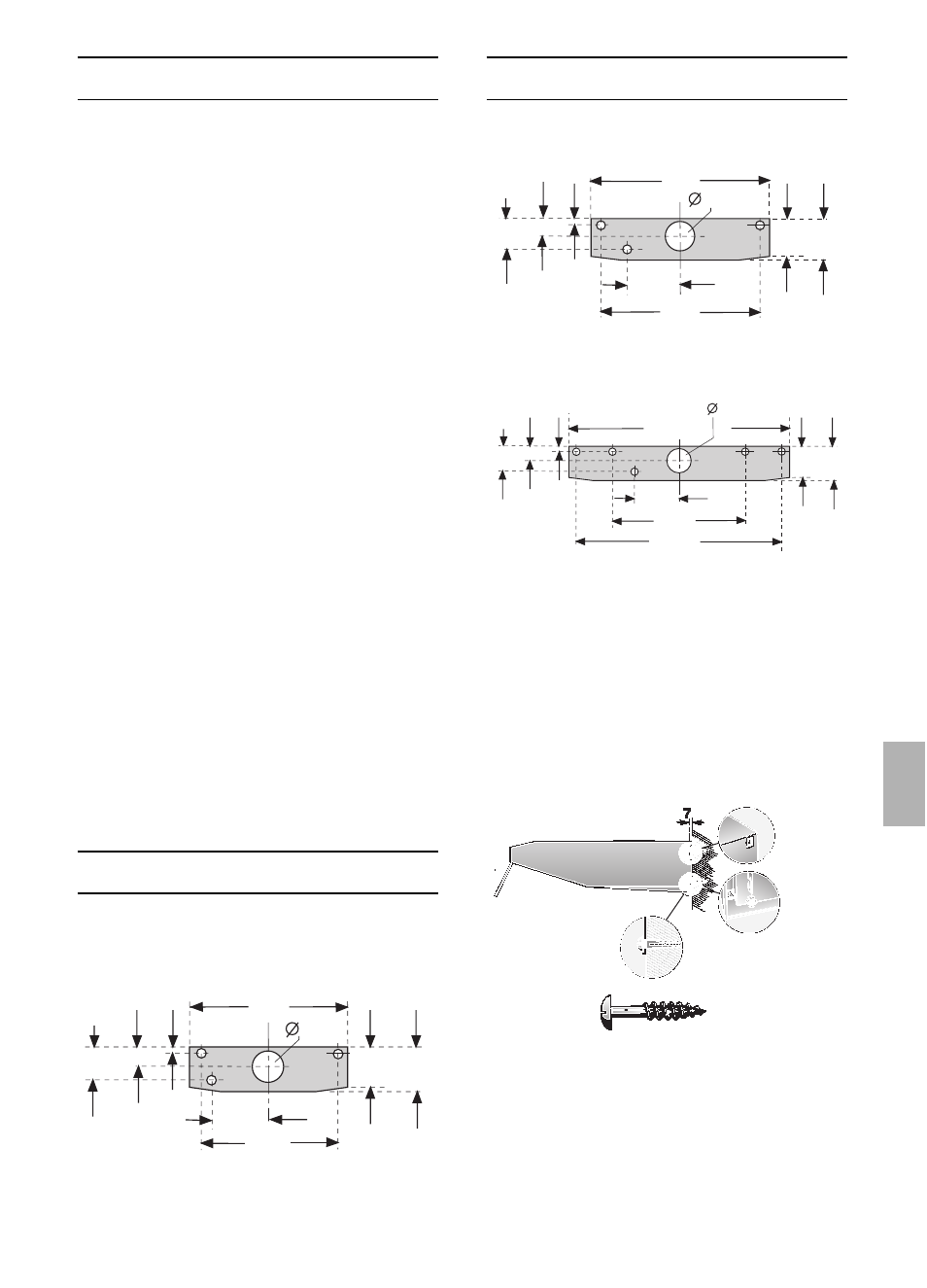

Fixação
Exaustor de 60 cm de largura:
Com 3 parafusos.
100 21
102 57
598
140
127
536
180
Exaustor de 90 cm de largura:
Com 5 parafusos.
140
898
536
21
102
180
127
100
57
836
Fixação
Fixação à parede
Exaustor de 50 cm de largura:
Com 3 parafusos.
100
21
102 57
498
140
127
436
180
4. Retirar a grelha dos filtros
(ver instruções de serviço).
5. Pendurar o exaustor.
6. Apertar os parafusos inferiores com
anilha de retenção, a partir do interior
do exaustor.
Ligação eléctrica
O exaustor só deve ser ligado a uma
tomada com contacto de protecção,
instalada segundo as normas de segurança.
Esta tomada deve ser instalada num ponto
acessível, próximo do exaustor.
❑ A tomada com contacto de protecção
deve ser ligada através de um circuito de
corrente próprio.
Especificações eléctricas:
Estas encontram-se na chapa de
características, situada no interior do
exaustor - depois de retirar as armações do
filtro.
ṇ
Ao efectuar reparações desligar sempre
o aparelho da corrente eléctrica.
Comprimento do fio eléctrico: 1,30 m.
No caso de ser necessária uma ligação
fixa:
O exaustor só deve ser ligado por um
electricista competente e registado pela
empresa abastecedora de energia eléctrica.
Por parte do instalador tem que ser previsto
um dispositivo separador. Como dispositivo
separador consideram-se interruptores com
uma abertura de contacto superior a 3 mm e
desconexão em todos os pólos. Aqui se
incluem disjuntores e contactores.
Este exaustor corresponde às normas da
Comunidade Europeia relativas a
desparasitagem.
1. Marcar os furos de fixação. Utilizar as
medidas das Fig. ou utilizar um
gabarito.
2. Fazer os furos com 8 mm l 8 mm e
introduzir as buchas até estas ficarem à
face da parede.
3. Apertar os parafusos superiores
(esquerda e direita) até se verificar uma
distância de 7 mm entre a cabeça do
parafuso e a parede.
