6 www.mastercool.com
Knopf befindet sich vorne auf dem Armaturenbrett und schaltet aus wenn das Pressostat gegebenenfalls bei 38 Bar
der Kompressor ausgeschaltet hat.
2. Einlassventil (Blau) auf
„CLOSE“-Position drehen. Mittlere Ventil (Gelb) auf „RECOVER“ positionieren.
3. Auslassventil (Rot) auf „OPEN“ drehen.
4. Die Füllschläuche, anschliessen am Absauggerät. Der Schlauch vom Einlass verbinden mit der ‘KK-Anlage. Der
Schlauch vom Auslass verbinden mit dem Dampf-Anschluss der Entsorgungsflasche. Die Entsorgunsflasche solite mit
Hilfe einer Kältemittelwaage bis zu 80%maximal gefüllt werden, wonach die Zuleitung zur Flasche gesperrt wird.
5. Das Auslassventil von der KK-Anlage öffnen (auch das Kugelventil dass im Schlauch ist eingebaut–öffen).
6. Das Dampfventil der Entsorgungsflasche öffnen.
7. Das Einlassventil vom Absauggerät auf
„OPEN“ drehen.
8. Absauggerät einschalten (Schalter auf „I“).
9. Beobachten ob das Absauggerät ordentlich funktioniert. Ausnahmsweise könnte der Kompressor starke Vibrationen
verursachen oder könnte ein klopfendes Geräusch sich hörbar machen. In einem solchen Fall wird das Einlassventil in
der
„LIQUID“ Position gedreht, und das Absauggerät könnte in diesen Position kontinuierlich weiter fahren. Es ist
jedoch empfehlenswert das Einlassventil nachher wieder auf „OPEN“ zu positionieren und zu beobachten ob das
Absauggerät wieder ordentlich funktioniert. Beste Bedienung des Systems ist mit Einlassventil vollständig geöffnet.
10. Die Rückgewinnung ist abgeschlossen, wenn das Einlass Lesen ist etwa 500-700 mbar, etwa 15 - 20 “ (380-
510mm) Hg oder 38000-52000 Microns Vakuum. Das Einlassventil schliessen (close) und die Stromversorgung
ausschalten. Die Rückgewinnung ist abgeschlossen.
30
25
20
15
10
5
0 0
200 250
300
350
400
450
150
100
100 90 80 70 60 50 40
30 20
10
110
130
120
140 150 350
50
0 PSI PSI BAR BAR
R134a
MC
R134a
MC
40
60 50 70
80 30
20 10 0 190 180
170 160 150 140 130 120 110 100 90
80
70
60
40 20 0
34
1
2
3
4 5 6
7
8
9
10 18
0
0
10
-10 -20 -30
20 30
40 10 20
-20
30 40 50 60 70 80 90
100
110 -40 F
RETA RD
In Hg VAC 10 20 30
R
Gas Seite

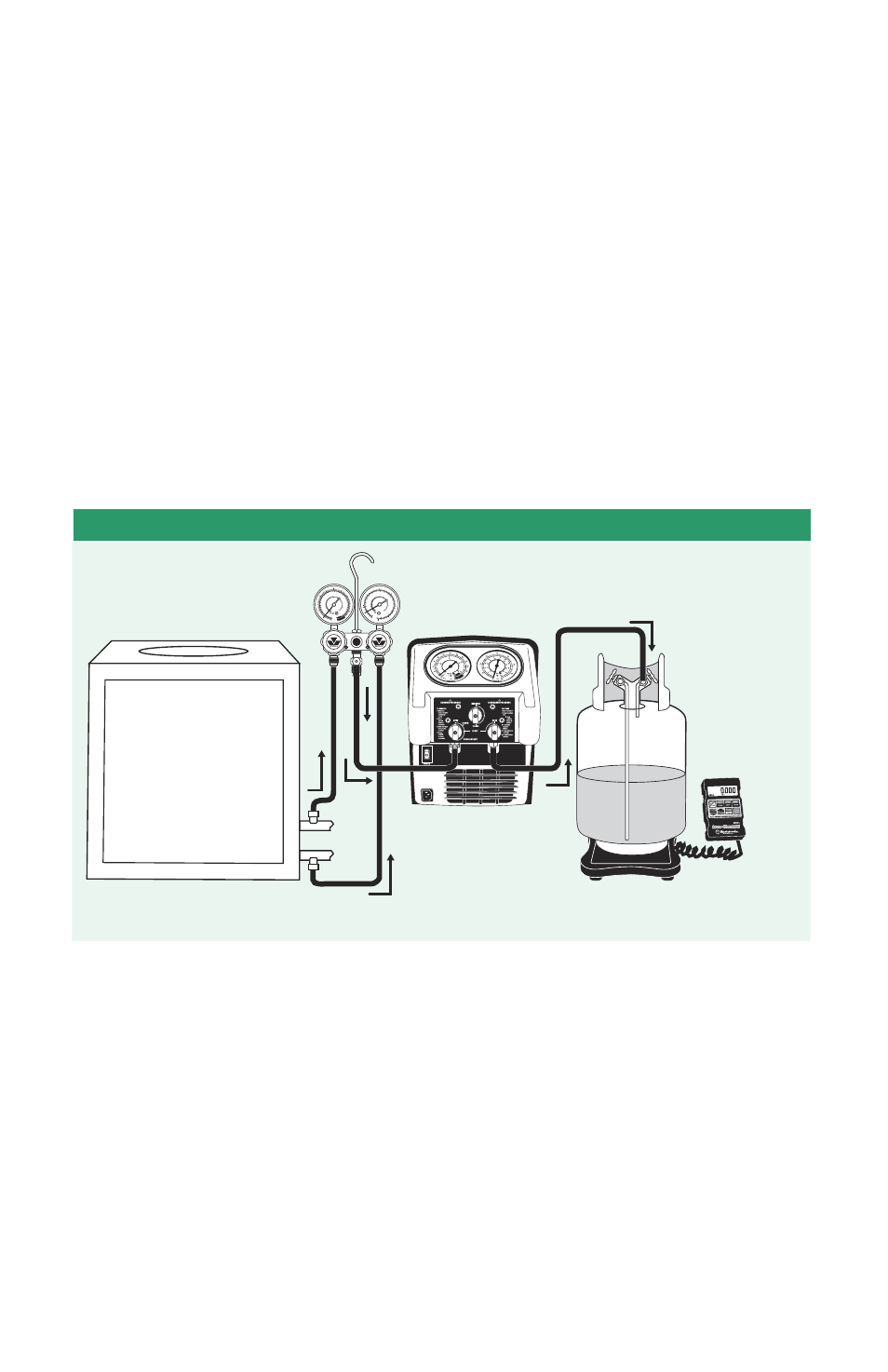

Abb. 1
Flüssiggas
Gas
Kälte - oder
Klima - Anlage
Absauggerät
Nicht üeberfüllen -
Max. 0,75 kg/l Füllungsgrad
Zugelassene
Entsorgungsflasche
Monteurhilfe
mit Schauglas
�����
���
ABSAUGGERÄT – SELBSTREINIGUNG
1. Hauptschalter auf “O” und Einlassventil auf “PURGE” positionieren. Mittleres Ventil ebenfalls auf “PURGE”
Position und Auslassventil auf “OPEN” Position stellen. Absauggerät einschalten – Schalter auf “I”.
2. Da sich im Gerät noch ein wenig flüssiges Kältemittel befinden kann, wird das Selbstreinigungsverfahren etwas Zeit
benötigen, da zuerst das flüssige Kältemittel in Dampf umgewandelt werden muss. Das Gerät wird sich automatisch
ausschalten sobald ein leichtes Vakuum ca. – 0,6 bar erreicht wird
3. Das Gerät ausschalten – Schalter auf
“O”. Sollte das Gerät beim nächsten Einsatz mit dem gleichen Kältemittel
arbeiten, dann ist das Auslassventil zu schließen und den Füllschlauch abnehmen. Wird jedoch ein totale Reinigung
angestrebt, dann das die Funktion
“PURGE” durchführen und Auslassventil öffnen, damit das Gerät sich entlüftet.
4. Das Einlassventil hat ein eingebautes feinmaschiges Filter. Die Muttern lösen und das Filter nach jedem Einsatz
reinigen. Ein sauberes Filter ist notwendig, um eine einwandfreie Funktion des Absauggerätes zu gewährleisten.
DAS „PUSH-PULL“ FLÜSSIGABSAUGVERFAHREN
(siehe auch Abb.2)
Die „Push-Pull“ Flüssigabsaugmethode erlaubt, größere Mengen flüssige Kältemittel aus Kälte-Klima Kreisläufen zu
entnehmen. Das Absauggerät saugt Dampf aus die Entsorgungsflasche und transportiert diesen Dampf unter hohem
Druck in die zu evakuierende Anlage, das Serviceventil für flüssiges Kältemittel der KK-Anlage wird
