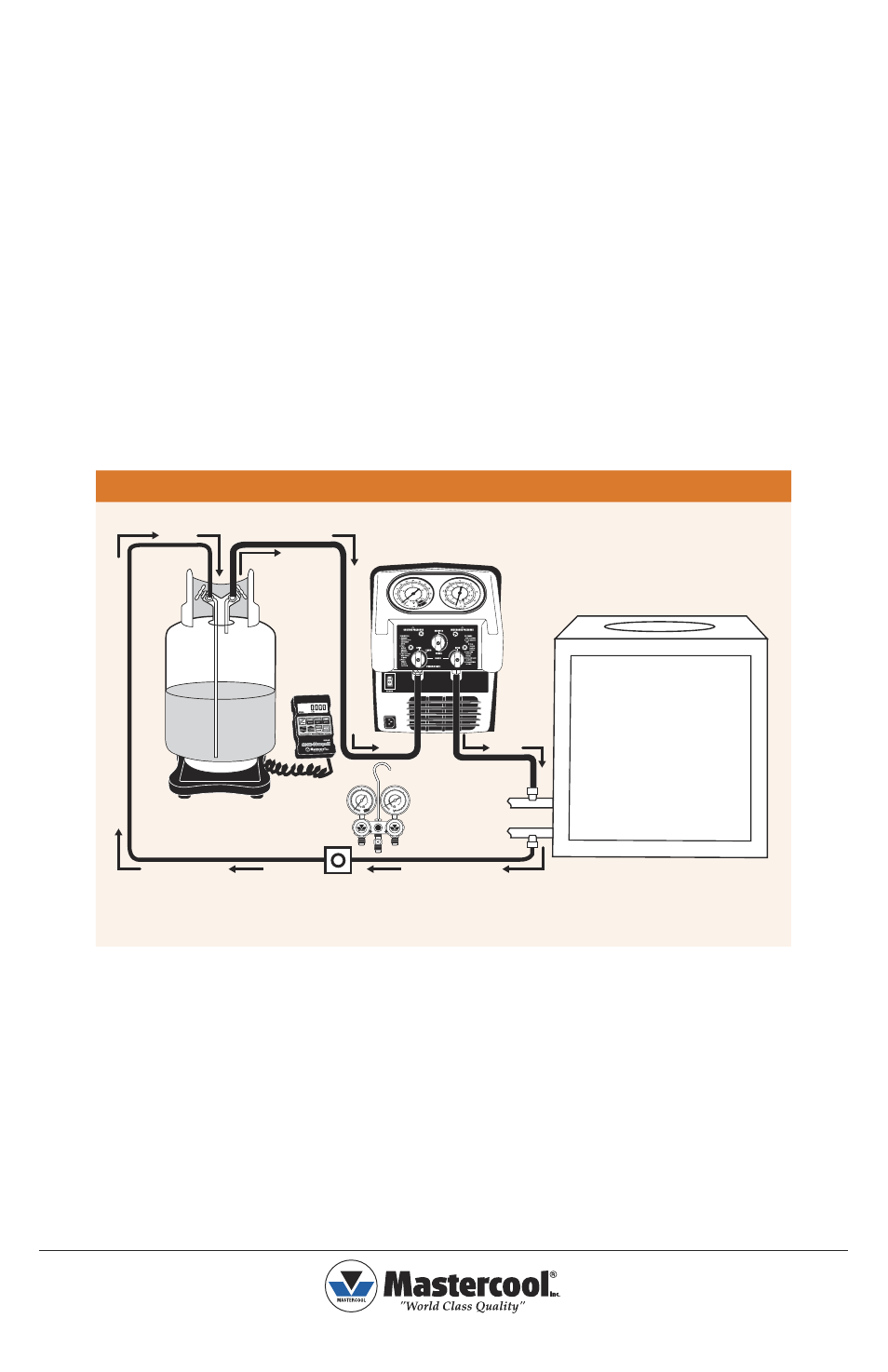

Utilizzo della tecnica Push-Pull (connettere il sistema come in fig. 2 e seguire le istruzioni).
1. Collegare la porta d’uscita del recuperatore all’ingresso-vapore dell’impianto. Utilizzare delle tubazioni provviste di
valvole automatiche o manuali ad entrambe le estremità per evitare che vi siano perdite di refrigerante al momento di
staccare i tubi.
2. Collegare il portello liquidi dell’impianto al portello liquidi della bombola di recupero. La bombola di recupero deve
essere posizionata su una bilancia per poter interrompere il flusso quando la bombola è piena per l’80% della sua
capacità. Tale connessione dovrebbe essere effettuata attraverso un gruppo manometrico provvisto di vetrino-spia per
verificare il flusso di liquido. La bombola di recupero deve avere una pressione minima di 38 bar (550 psi).
3. Collegare il portello vapore della bombola con il portello d’ingresso del sistema di recupero. Utilizzare tubazioni con
valvole automatiche o manuali ad entrambe le estremità.
4. Aprire le valvole sull’unità da evacuare. Aprire le valvole sulla bombola di recupero.
5. Posizionare la valvola di uscita del sistema di recupero su
OPEN. Posizionare la valvola centrale su RECOVER e la
valvola d’ingresso su
OPEN.
6. Accendere il sistema di recupero.
7. Controllare il vetrino-spia per verificare il flusso di liquido. Quando il liquido smette di scorrere, girare la valvola
d’ingresso in posizione
CLOSED. Quando il sistema di recupero si ferma a causa del vuoto, spegnere il sistema.
Riconnettere il sistema per il recupero diretto di vapore seguendo le istruzioni fornite nella “Guida Operativa per il
recupero diretto di vapore o liquidi.”
