Hv pro gun options – Magnum Venus Plastech RT-1000 PUSH BUTTON TRIGGER User Manual
Page 30

RT-1000 Remote Trigger Manual
Rev. 12/2012
Page | 30
AIR SUPPLY FROM MANIFOLD
TO THE FRONT OF THE AUTO GUN (GUN ON)
TO THE BACK OF THE AUTO GUN (GUN OFF)
E
X
H
A
U
S
T
E
X
H
A
U
S
T
GUN/PUMP OFF SIGNAL
GUN/PUMP ON SIGNAL
00382 3/8" Poly Fitting
09513 4 Way Valve
00285 1/2" Poly Fitting
00382 3/8" Poly Fitting
3
4
1
2
5
00003-1 3/8 Poly Fitting
HV Pro Gun Actuator
Gun Signal Line from Control panel
1/2" Poly Air Supply
5102-1-1 Poly Fitting
01001 3/8" Poly Elbow
GUN OFF SIGNAL
HV Pro Gun Options:
Below are a couple of valve options for controlling the HV Gun block. The HV Pro gun
Actuator may open and close slowly when using the standard remote trigger packages
so it is recommended to use a larger piloted valve to supply the gun but control them
using the remote trigger package.

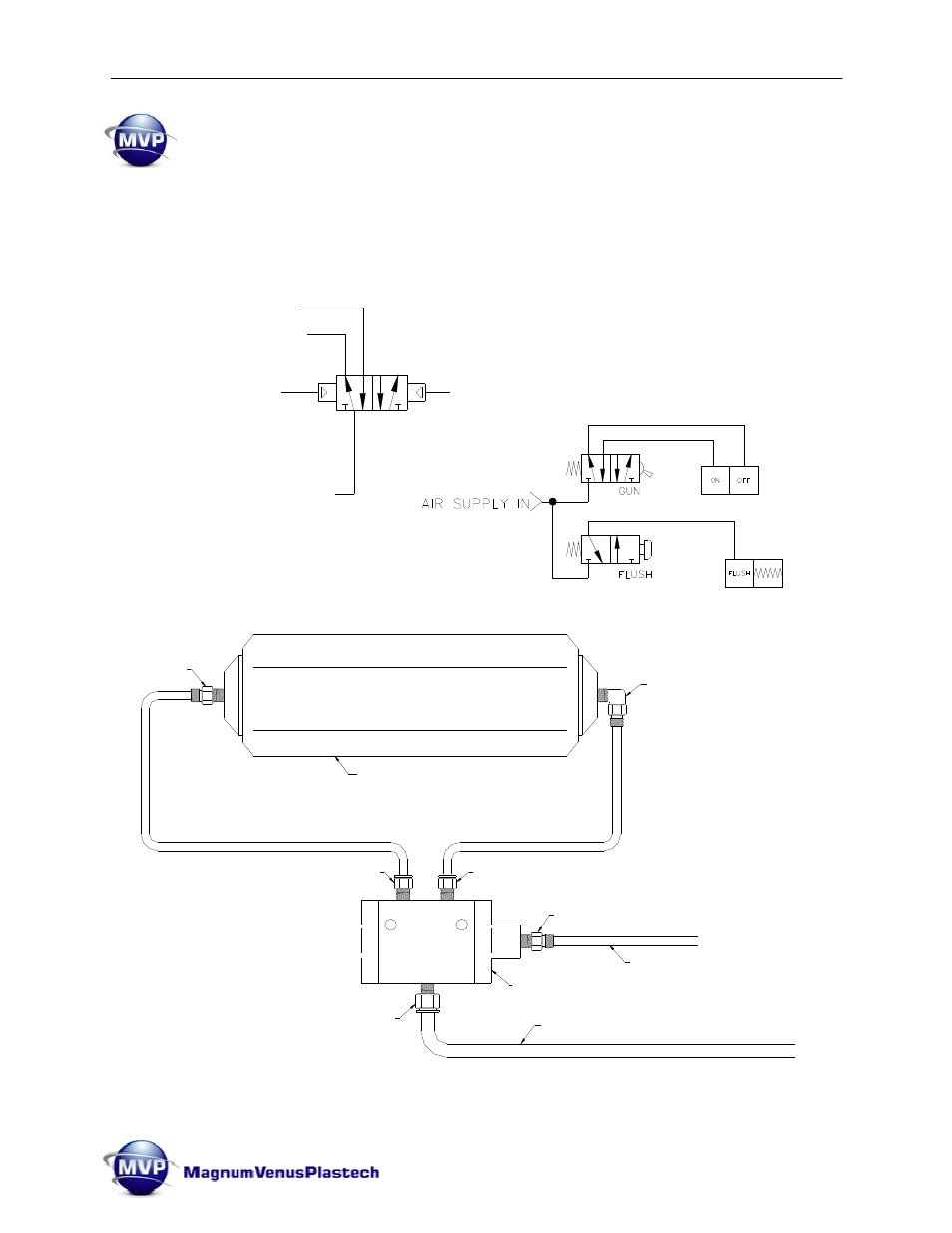

HV Gun controls using 4way spring return valve and 3/8 fittings.
