RT-1000 Remote Trigger Manual
Rev. 12/2012
Page | 17
Auto Gun Control Valve:
4. Mark both ends of the poly tube appropriately slide the hose clamp onto the tube
and then attach it to the barb fitting on the side of the start valve (Gun “ON” signal).

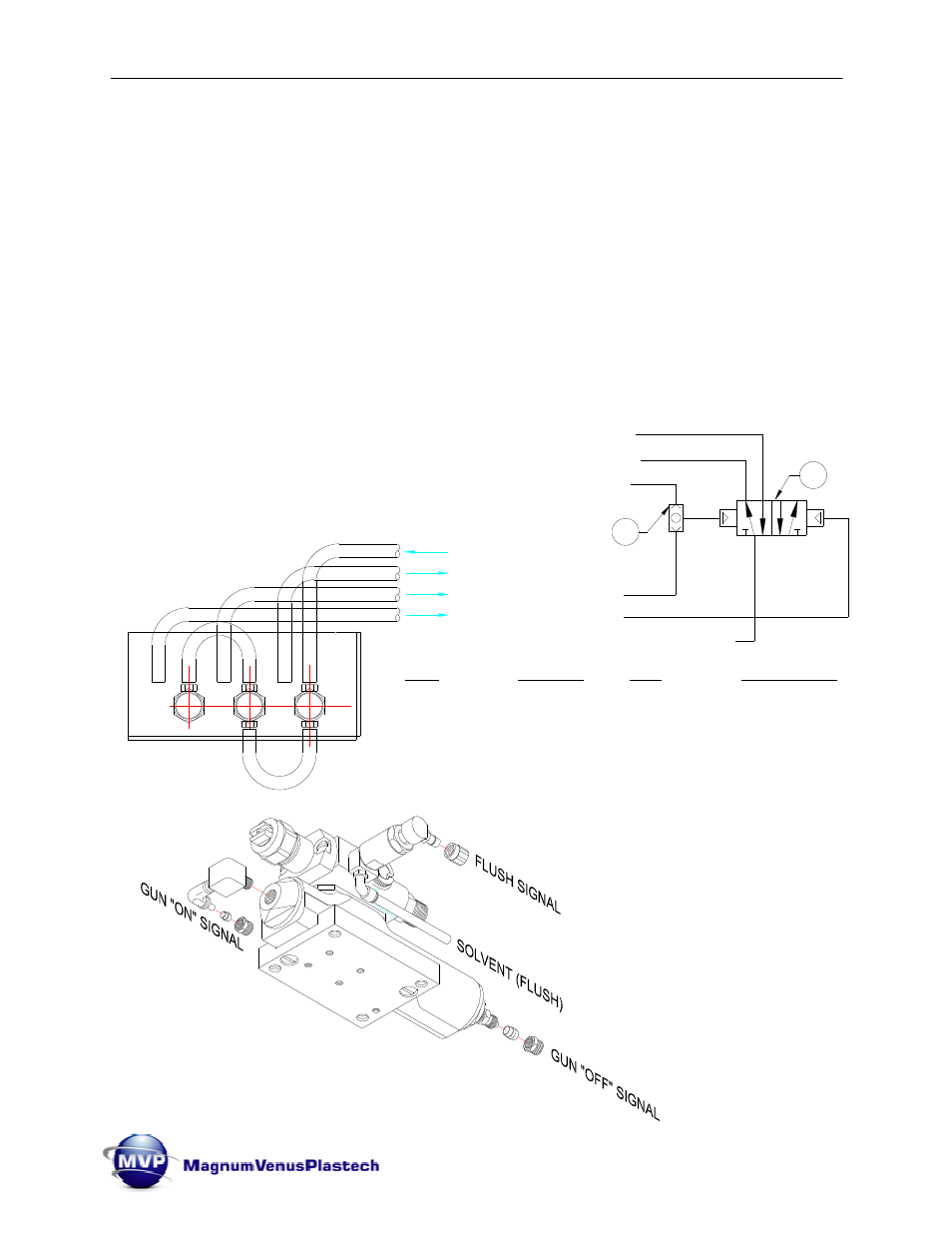

(see diagram below)
5. Attach the other end to the auto gun control valve (Gun “ON” signal). (see drawing
below)
6. Mark both ends of the poly tube appropriately slide the hose clamp onto the tube
and then attach it to the barb fitting on the side of the stop valve (Gun “OFF” signal).
(see diagram above)
7. Attach the other end to the off signal of the Auto Pro Gun control valve. (see drawing
below)
TO THE BACK OF THE AUTO GUN (GUN OFF)
GUN/PUMP OFF SIGNAL FROM RESIN METER
2
AIR SUPPLY FROM MANIFOLD
E
X
H
A
U
S
T
E
X
H
A
U
S
T
1
TO THE FRONT OF THE AUTO GUN (GUN ON)
S
T
A
R
T
S
T
O
P
R
E
S
E
T
TO PILOT VALVE 09187 (GUN ON)
TO PILOT VALVE 09187 (GUN OFF)
TO RESIN METER RESET VALVE
AIR SUPPLY FROM MANIFOLD
Auto Pro Gun
ITEM
PART NO.
QTY.
DESCRIPTION
1
09187
1
4-WAY VALVE
2
8407-3-1
1
SHUTTLE VALVE
