Deutsch 26
Optionale Installationsvarianten
Je nach Einsatzgebiet muss der Sensor mit weiterem optionalem
Zubehör installiert werden.
Hinweis: Genaue Details zur Installation der Varianten entnehmen Sie
bitte den entsprechenden Anleitungen.
Installation mit Kettenhalterung
In offenen Rinnen, Schächten und Tanks wird der FP 360 sc-Sensor mit
der Kettenhalterung installiert.

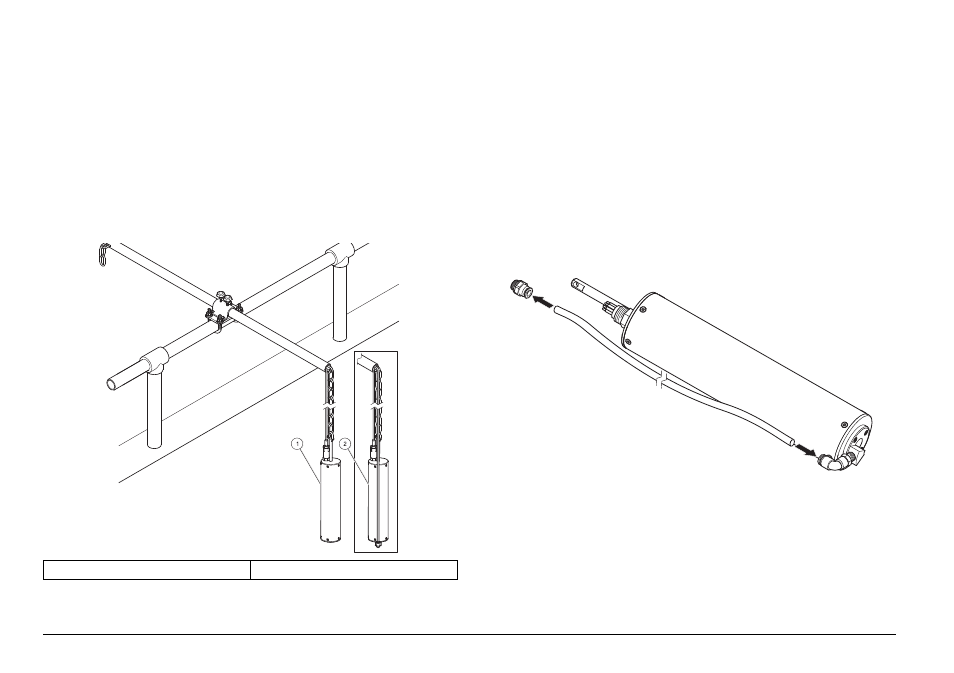

Abbildung 5 FP 360 sc Messsensor mit Kettenhalterung
Installation der Kettenhalterung bei Sensoren mit
Reinigungseinheit
Schlauch der Reinigungseinheit montieren
Hinweis: Zum Betrieb des Sensors mit optionaler Reinigungseinheit wird
ein Luftschlauch benötigt. Weiter erforderlich ist entweder ölfreie
Druckluft (6 bar) und ein Magnetventil, oder das Druckluftreinigungs-
system HOAB.
Bei der Verwendung des Druckluftreinigungssystems HOAB muss der
druckseitige Schlauchanschluss an der Unterseite des Geräts gegen
das mit der Sonde mitgelieferte gerade 6 mm Fitting (
Abbildung 2 auf
Seite 23 , Punkt 5) getauscht werden.
Abbildung 6 Schlauch der Reinigungseinheit montieren
1 Sensor ohne Reinigungseinheit 2 Sensor mit Reinigungseinheit
