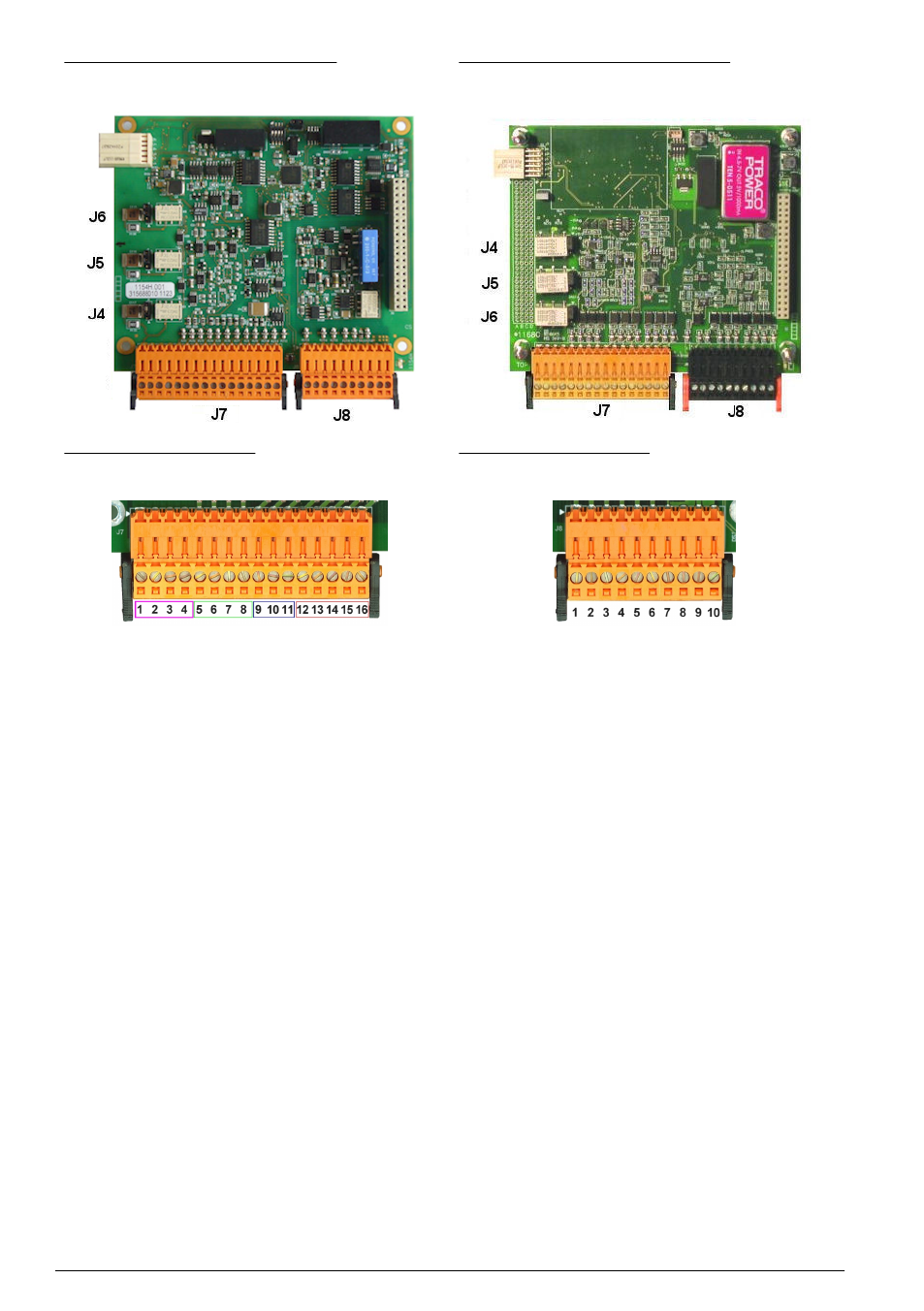

Figura 5 Placa de medición EC Figura 6 Placa de medición TC
Figura 7 Conector J7 Figura 8 Conector J8
Conector J7 (entradas y salidas)
Los números indicados abajo hacen referencia a las 16 conexiones J7 disponibles (de izquierda a
derecha) en
Figura 7 .
Relés de alarmas de medición:
1. Común
2. Relé de salida 1
3. Relé de salida 2
4. Relé de salida 3 Salidas de corriente (o tensión) analógicas:
GND (conexión a tierra)
6. Salida 1
7. Salida 2
8. Salida 3
Entradas digitales:
9. Sensor EC: No usado
9. Sensor TC: Entrada de retención (cortocircuito en
patilla 12)
De 10. a 16. No usado
Conector J8 (sensor)
Los números indicados abajo hacen referencia a las 10 conexiones J8 disponibles (de izquierda a
derecha) en
Figura 8 . Los colores indicados se corresponden con los colores de los hilos del cable
del sensor.
Nota: Recuerde que este conector es de color naranja para los sensores EC y de color negro para los sensores
TC.
