Ana pano

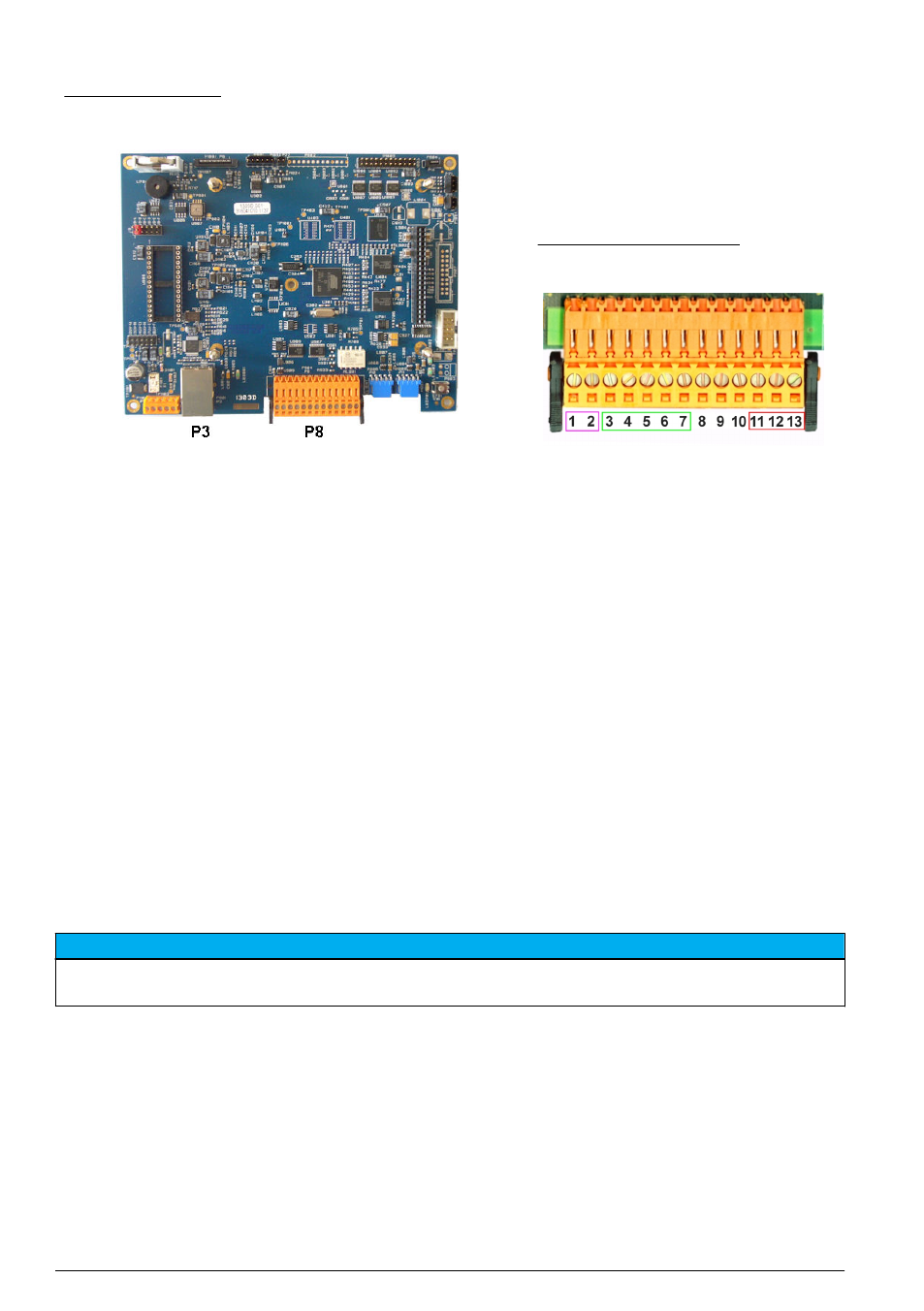

Şekil 3 Ana pano
Şekil 4 P8 Konnektörü
P8 Konnektörü
Aşağıda listelenen numaralar, Şekil 4 'de görülen 13 adet P8 bağlantısıyla (soldan sağa) ilgilidir.
1. RS-485 (A sinyali)
2. RS-485 (B sinyali)
3. PROFIBUS-DP (TOPRAK)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP ( - sinyali)
6. PROFIBUS-DP ( + sinyali)
7. PROFIBUS-DP (RTS sinyali) 8. Kullanılmaz
9. Kullanılmaz
10. Kullanılmaz
11. Sistem alarm rölesi (N.A.)
12. Sistem alarm rölesi (N.K.)
13. Sistem alarm rölesi (Ortak)
P3 Konnektörü
Ethernet RJ 45. Ethernet kablo rakorunun içerisinden bir ethernet kablosu geçirmek (rakorun konumu
Şekil 1 sayfa 173'de gösterilmektedir) ve Şekil 3 'de görülen P3 konnektörüne bağlamak suretiyle
cihazı yerel ağa bağlayın.
Ölçüm panosu
EC ve TC sensörleri ile ilgili farklı ölçüm panoları Şekil 5 ve Şekil 6 resimlerinde gösterilmektedir.
Panonun tipi J8 konnektörünün rengi ile kolayca tanımlanır. EC panoları için bu konnektör turuncu ve
TC panoları için ise siyah renklidir.
B İ L G İ
Sensörlerin doğru ölçüm panosuna bağlanmış olması son derece önemlidir. Bir TC sensörünün bir EC ölçüm
panosuna bağlanması (veya tersi), ölçüm panosuna onarılamayacak zarar verir.
