A1100 EC sensörü 31xxx EC sensörü 31xxxS smart EC
sensörü TC sensörü Sensör
kablosu
4. Anot elektrot Anot elektrot Anot elektrot Röle bobini Kırmızı
5. RS485B Kullanılmaz I2C-SDA +12V güç Mor
6. Termistör B Termistör B Termistör B +24V güç Beyaz
7. TOPRAK Kullanılmaz TOPRAK V3 sinyali Siyah
8. + 5 V Kullanılmaz + 5 V Sinyal için TOPRAK Yeşil
9. Katod elektrod Katod elektrod Katod elektrod +-5V güç Mavi
10. Kullanılmaz Kullanılmaz Kullanılmaz Sıcaklık Kahvere
ngi

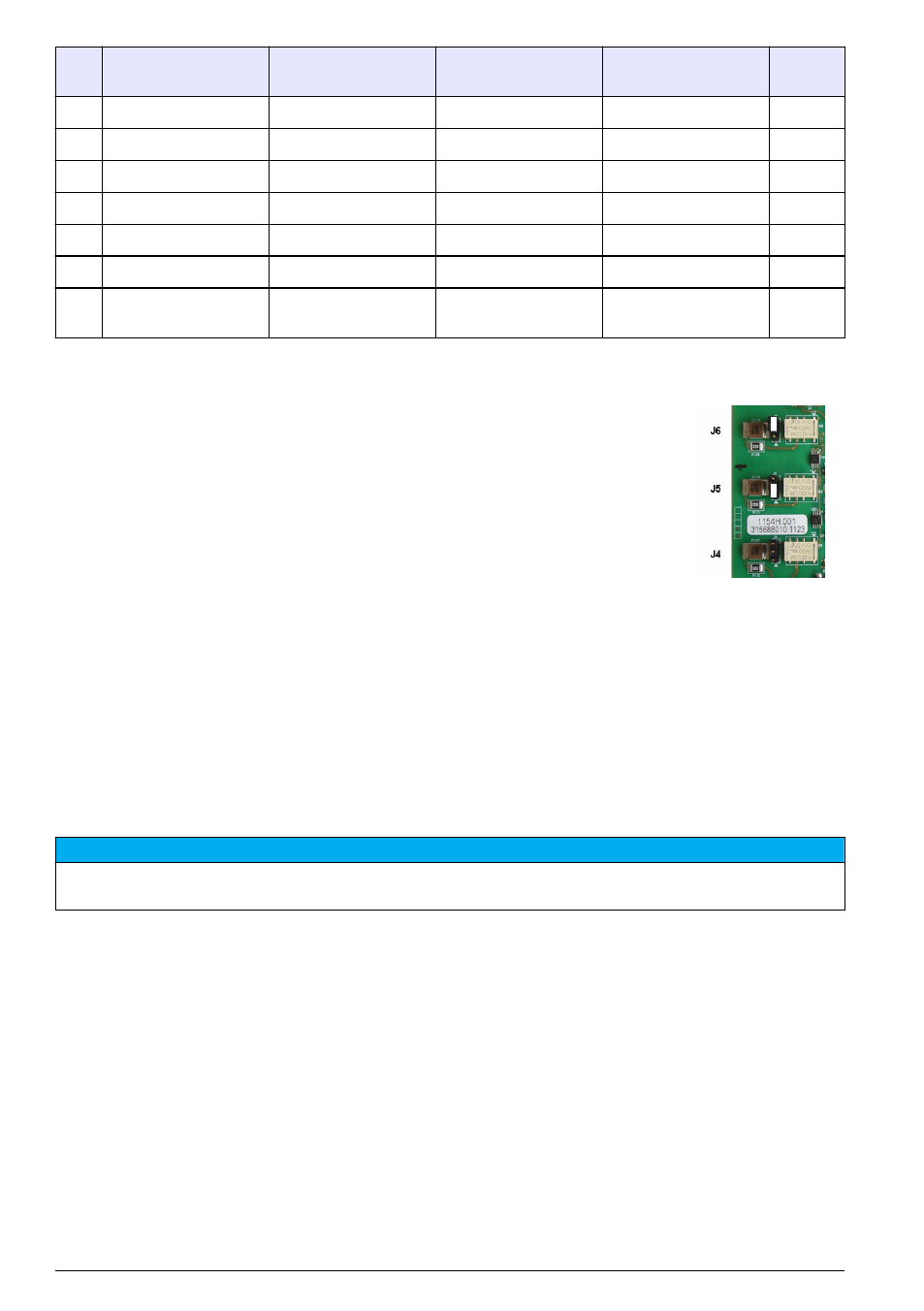

Ölçüm alarm röleleri
Üç adet çıkış rölesi ölçüm panosunda bulunmaktadır.
Bu röleler, her rölenin üzerinde bulunan atlatma telini fiziksel olarak hareket ettirmek
suretiylebirbirlerinden bağımsız şekilde Normalde Açık (NA) ya da Normalde Kapalı (NK)
konuma ayarlanabilirler. Resim EC ölçüm panosu içindir (konumlar TC ölçüm panosu için
farklıdır):
• Üst röle, NK konumuna ayarlanmıştır
• Orta röle, NA konuma ayarlanmıştır
• Alt röle, atlatma teli olmaksızın görülmektedir
Not: Tüm ölçüm panoları için, J4 röle 1, J5 röle 2 ve J6 röle 3’tür.
Sensör kurulumu
EC sensör
EC sensörünün kurulumu, işletilmesi ve bakımı için, cihazla birlikte verilen Sensör Kurulum ve
Bakımel kitabındaki talimatların takip edilmesini sağlayınız.
TC sensörleri
TC sensörünün kurulumu, işletilmesi ve bakımı için, cihazla birlikte verilen TC Sensör Kurulum ve
Bakım el kitabındaki talimatların takip edilmesini sağlayınız. Temizlik gazı beslemesinin montaj ve
bağlantısına özellikle dikkat edin.
B İ L G İ
TC sensörünü, kuru temizlik gazının sabit beslemesi bağlanıncaya kadar, bir sıvı numunesi içine yerleştirmeyin,
Zira sıvı ölçme bölümünde yoğunlaşabilir ve termik iletken çipine zarar verebilir.
Sensör numune ile temas halinde iken temizlik gazının devem etmesini sağlamak için, birinci silindir
boş olduğunda harekete geçen bir otomatik değiştirme valfine sahip bir yedek temizlik gazı silindirinin
kullanılması son derece önerilmektedir.
Sensöre 40 μm filtrelenmiş, sabit ve basıncı ayarlanmış kuru temizlik gazı sevk etmek için, bir
ORBISPHERE Model 29089 gaz regülatörünün (veya benzeri) kullanılması da ayrıca önerilmektedir.
İlaveten ve sensörün elektronik sistemine gelecek herhangi bir hasarı önlemek üzere, bir şebeke
kesilmesi durumunda temizlik gazının sensöre kesintisiz gitmesini sağlamak için bir temizlik güvenlik
yedek ünitesinin (ORBISPHERE Model 32605) kullanılması son derece önerilmektedir.
Yukarıdaki ORBISPHERE aksesuarları TC Sensör Kurulum ve Bakım el kitabında daha detaylı
anlatılmaktadır.
