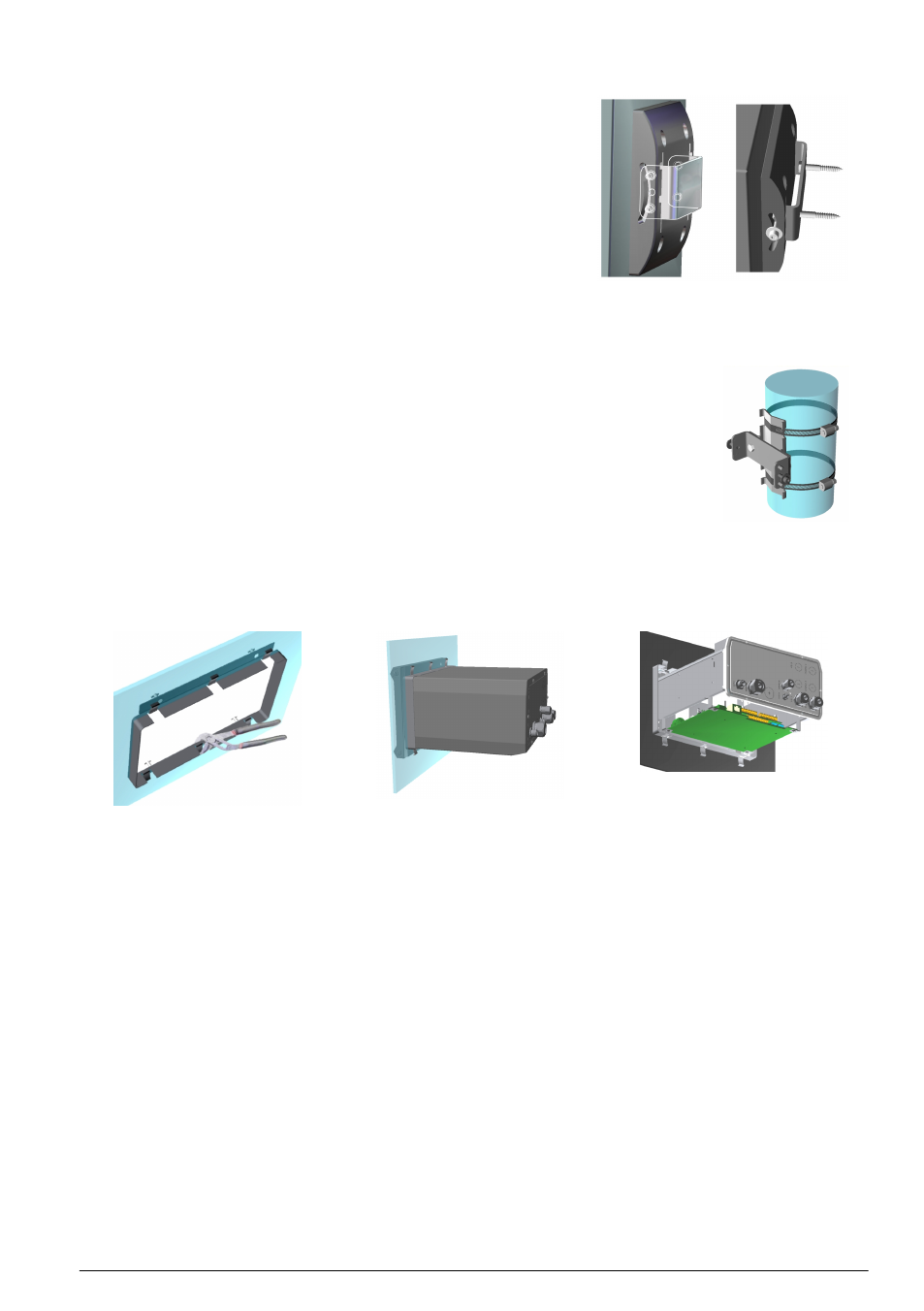

Montaje en pared
1. Fije la abrazadera en U (suministrada) a la pared con dos tornillos
(no suministrados).
2. Incline el instrumento ligeramente hacia atrás para alinear los
pernos y las ranuras de inserción de la abrazadera. Deslice el
instrumento sobre la abrazadera como se muestra en la figura.
3. Coloque los dos tornillos con arandela en las ranuras laterales.
4. Ajuste el ángulo del instrumento para disponer de una mejor visión
de la pantalla y apriete los dos tornillos laterales.
Montaje en tubería
1. Coloque la abrazadera para el montaje en tubería en la abrazadera en U con los dos
tornillos suministrados.
2. Fije este conjunto a la tubería con dos abrazaderas (no proporcionadas).
3. Deslice el instrumento por la abrazadera.
4. Coloque los dos tornillos con arandela en las ranuras laterales.
5. Ajuste el ángulo del instrumento para disponer de una mejor visión de la pantalla y
apriete los dos tornillos laterales.
Montaje en panel
1-3 4-5 6-7
1. Realice un corte en el panel para colocar la estructura de abrazadera proporcionada.
2. Instale la estructura proporcionada en la apertura.
3. Pliegue las 6 lengüetas sobre los bordes del panel con unos alicates ajustables.
4. Deslice el instrumento en la estructura de abrazadera. El instrumento debe quedar colocado sobre los cuatro
pernos T. Gire los 4 tornillos de fijación que hay a ambos lados del panel frontal y deslícelo hacia dentro.
5. Gire dos veces los 4 tornillos de fijación 1/4 vueltas en la dirección de cierre, tal y como se indica en el lateral
del panel frontal. De este modo, el instrumento quedará bloqueado sobre los cuatro pernos T.
6. Para acceder a las conexiones en el interior del instrumento, quite la carcasa del mismo (retire los seis
tornillos del panel posterior y deslice la carcasa hacia atrás para apartarla).
7. Pase los cables por la carcasa y luego por el casquillo para paso del cable (si procede). A continuación,
realice las conexiones como se indica abajo.
