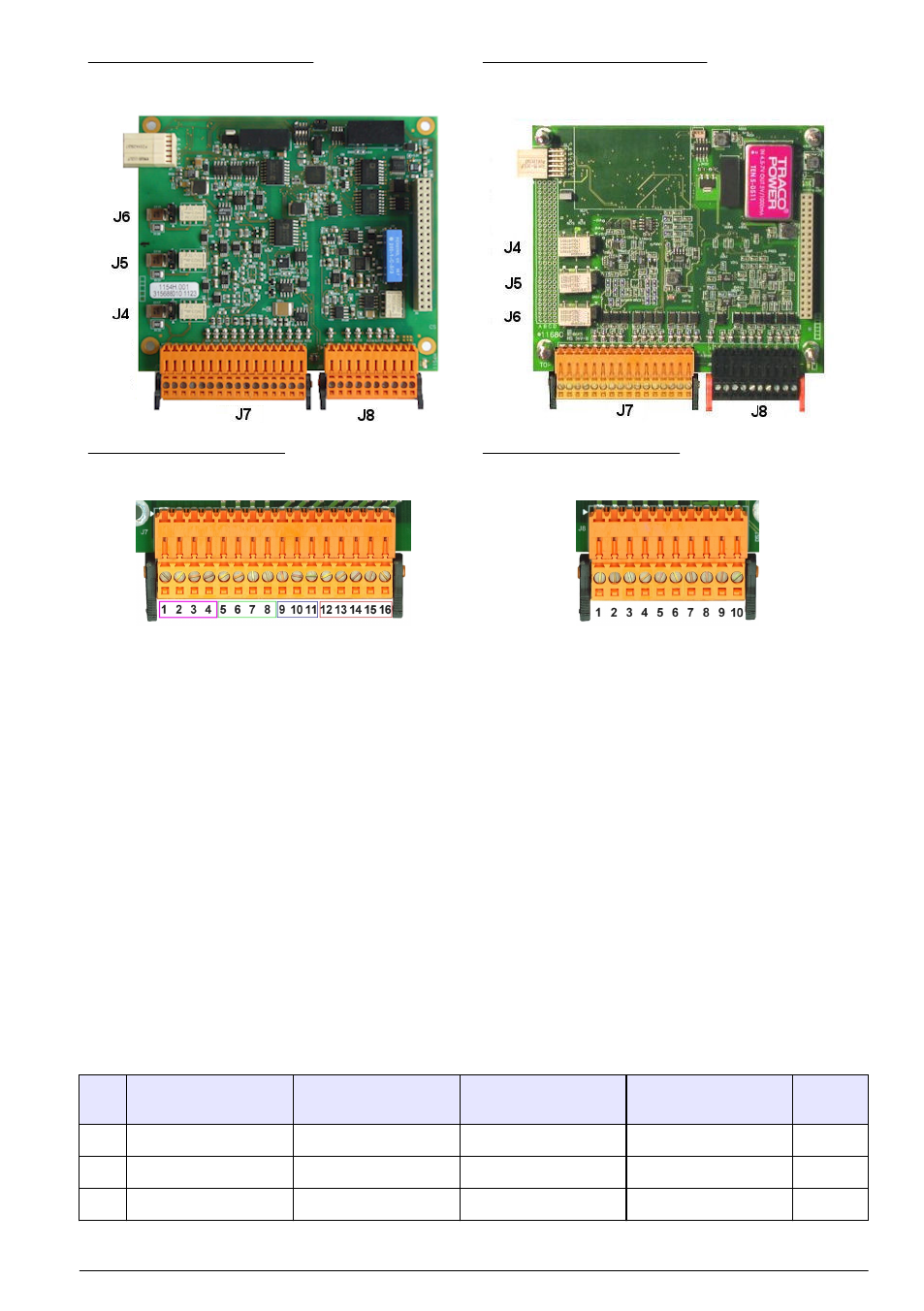

Şekil 5 EC ölçüm panosu Şekil 6 TC ölçüm panosu
Şekil 7 J7 konnektörü Şekil 8 J8 konnektörü
J7 Konnektörü (girişler & çıkışlar)
Aşağıda listelenen numaralar,
Şekil 7 'de görülen 16 adet J7 bağlantısıyla (soldan sağa) ilgilidir.
Ölçüm alarm röleleri:
1. Genel
2. Çıkış rölesi 1
3. Çıkış rölesi 2
4. Çıkış rölesi 3 Analog akım (ya da gerilim) çıkışları:
5. TOPRAK
6. Çıkış 1
7. Çıkış 2
8. Çıkış 3
Sayısal çıkışlar
9. EC sensörü: Kullanmıyor
TC sensörü: Tutma girişi (pim 12’ye kısa devre)
10. - 16. Kullanılmaz
Konnektör J8 (sensör)
Aşağıda listelenen numaralar,
Şekil 8 'de görülen 10 adet J8 bağlantısıyla (soldan sağa) ilgilidir.
Gösterilen renkler, sensör kablosundaki tel renkleridir.
Not: Bu soketin EC sensörleri için turuncu ve TC sensörleri için siyah renkte olduğunu unutmayın.
A1100 EC sensörü 31xxx EC sensörü 31xxxS smart EC
sensörü TC sensörü Sensör
kablosu
1. Koruma elektrodu Koruma elektrodu Koruma elektrodu Güç için toprak Sarı
2. RS485A+ Kullanılmaz I2C-SCL V2 sinyali Pembe
3. Termistör A Termistör A Termistör A Solenoid Gri
