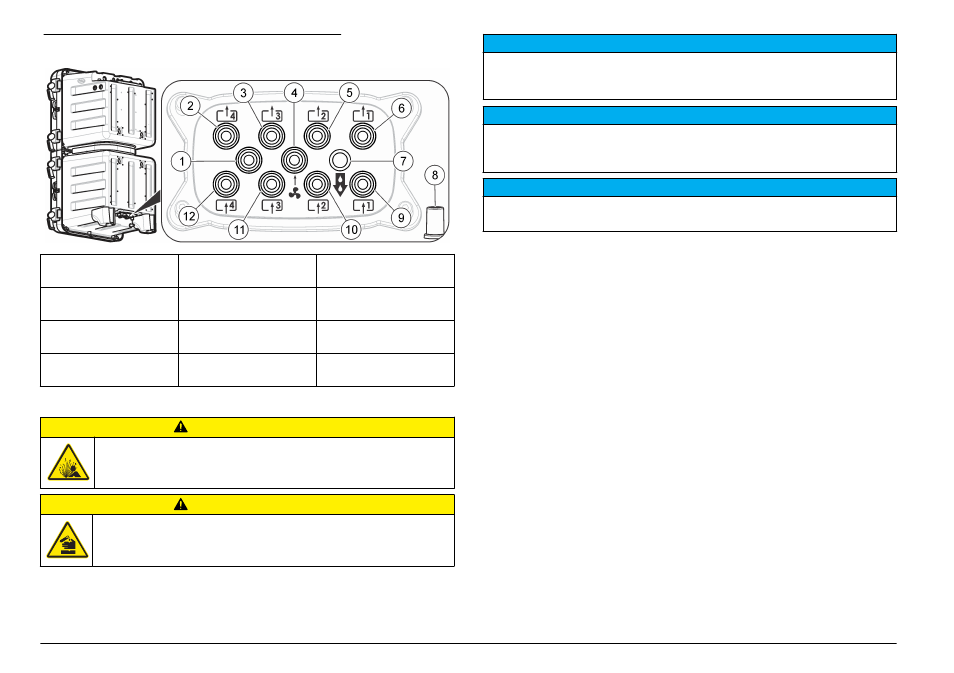

Figura 4 Attacchi per quattro flussi di campione
1 Non utilizzato 5 Scarico di bypass a
2 flussi di campione
9 Ingresso per 1 flusso
di campione
2 Scarico di bypass a
4 flussi di campione
6 Scarico di bypass a
1 flusso di campione
10 Ingresso per 2 flussi
di campione
3 Scarico di bypass a
3 flussi di campione
7 Scarico chimico 11 Ingresso per 3 flussi
di campione
4 Presa di spurgo d'aria
(opzionale)
8 Drenaggio per
versamenti o perdite
12 Ingresso per 4 flussi
di campione
Collegamento delle tubazioni di campione e di scarico
A T T E N Z I O N E
Pericolo di esplosione. Utilizzare unicamente il regolatore fornito dal
produttore.
A T T E N Z I O N E
Pericolo di esposizione ad agenti chimici. Smaltire i prodotti chimici e i
rifiuti conformemente alle normative locali, regionali e nazionali.
A V V I S O
Non collegare le tubazioni di scarico ad altre tubazioni per evitare
contropressione o altri danni dell'analizzatore. Assicurarsi che le tubazioni di
scarico siano esterne.
A V V I S O
Per evitare la contropressione e altri danni dell'analizzatore, assicurarsi che
quest'ultimo sia posizionato più in alto rispetto agli scarichi dell'impianto e che la
tubazione di scarico sia sempre inclinata verso il basso.
A V V I S O
Il regolatore di pressione è impostato su un valore fisso e non può essere
modificato.
Utilizzare la tubazione fornita (6 mm), il raccordo a Y con filtro e il
regolatore di pressione per collegare lo scarico e il campione
all'analizzatore. Fare riferimento alla
Figura 5 . La tubazione del
campione diretto agli attacchi dell'impianto idraulico deve essere di
6 mm. La tubazione da 1/4 poll. può essere utilizzata per collegare il
tubo di campione alla valvola/raccordo a Y ma non per il collegamento
agli attacchi dell'impianto idraulico dell'analizzatore.
