Kytkeminen digitaalituloihin, Lisämoduulien asentaminen – Hach-Lange HACH 5500 sc Installation User Manual
Page 211

Kytkeminen digitaalituloihin
Analysaattori voi vastaanottaa digitaalisia signaaleja ulkoisista laitteista.
Esimerkiksi virtamittarin signaalin avulla mittaukset voidaan lopettaa
virtauksen lakatessa. Kullakin erillisellä tulosignaalilla voidaan ottaa
käyttöön tai poistaa käytöstä sitä vastaava näytteenottokanava.
Jokainen digitaalitulo voidaan määrittää eristetyksi TTL-tyyppiseksi
digitaalituloksi tai rele- tai avokollektorituloksi. Katso kohta
Hyppyliittimet on oletusarvoisesti määritetty eristettyä TTL-tyyppistä
digitaalituloa varten. Laitteen kytkeminen on esitetty kohdassa
Johdotusliitäntöjen yleiskuvaus
sivulla 207.

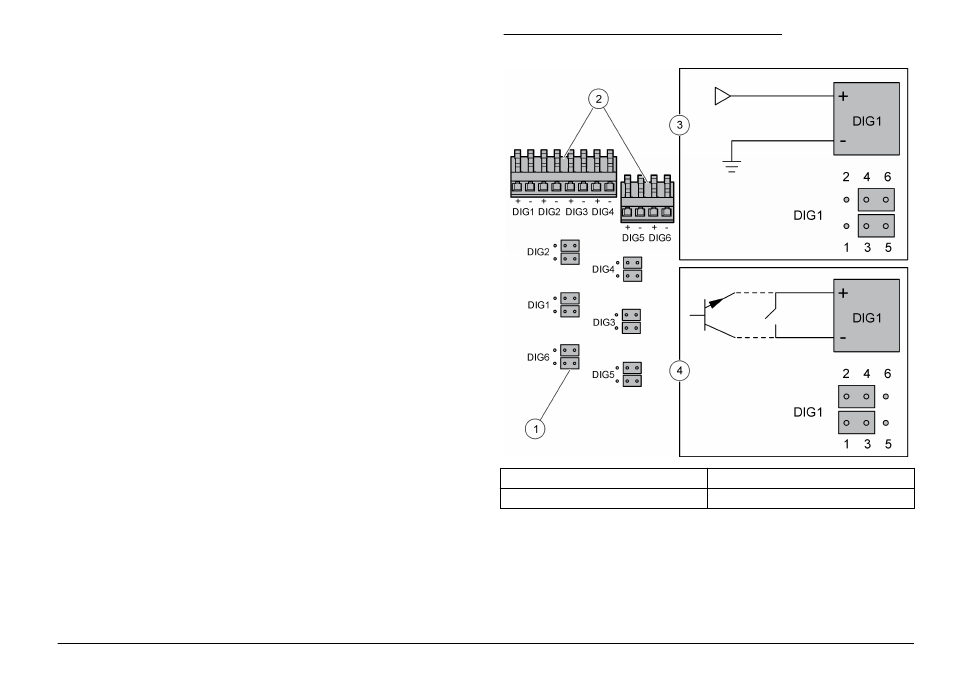

Kuva 14 Eristetty TTL-tyyppinen digitaalitulo
1 Hyppyliitin (12 kpl)
3 Eristetty TTL-tyyppinen digitaalitulo
2 Digitaaliset tuloliittimet
4 Rele-/avokollektoritulo
Lisämoduulien asentaminen
Moduulien avulla laitteeseen voidaan lisätä lähtöjä, releitä tai
tiedonsiirtovälineitä. Lisätietoja on moduulin mukana toimitetuissa
ohjeissa.
Suomi 211
