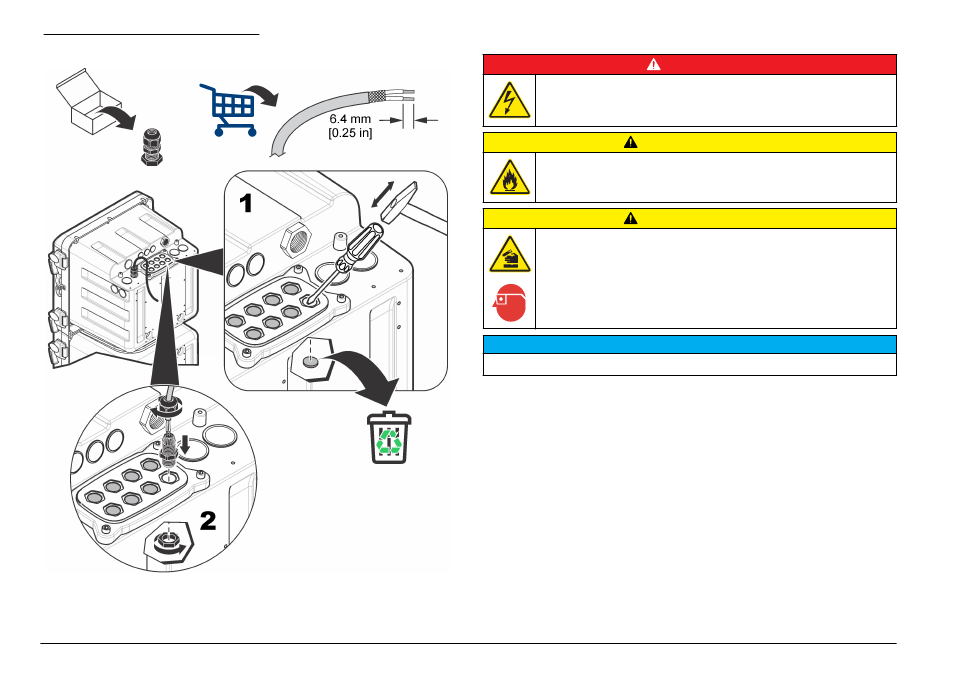

Kuva 13 Lisälaitteiden kytkeminen
Kytkeminen releisiin
V A A R A
Tappavan sähköiskun vaara. Älä käytä sekaisin korkeaa ja matalaa
jännitettä. Varmista, että kaikki releliitännät ovat joko AC-
korkeajännitteisiä tai DC-matalajännitteisiä.
V A R O T O I M I
Tulipalon vaara. Relekuormien on oltava resistiivisiä. Rajoita releiden
virtaa aina ulkoisella sulakkeella tai katkaisijalla. Noudata osassa
Tekniset tiedot esiteltyjä releluokituksia.
V A R O T O I M I
Kemikaalille altistumisen vaara. Noudata laboratorion
turvallisuusohjeita ja käytä käsiteltäville kemikaaleille soveltuvia
suojavarusteita. Lue turvallisuusprotokollat ajan tasalla olevista
käyttöturvatiedotteista (MSDS/SDS).
H U O M A U T U S
Emme suosittele alle 18 AWG:n johtoja.
analysaattori on kaksi relettä näytteen pitoisuushälytyksille, yksi
analysaattorin järjestelmävaroituksille ja yksi analysaattorin
sammuttamiseen. Lisätietoja laitteen kytkemisestä on kohdassa
Johdotusliitäntöjen yleiskuvaus sivulla 207 (NO = normaalisti auki, COM
= yhteinen, NC = normaalisti kiinni).
Kytkeminen 4–20 mA:n lähtöihin
Käytä 4–20 mA:n lähtöliitäntöihin kierrettyä ja suojattua parikaapelia.
Kytke suojaus piirturin tai analysaattorin päähän. Älä kytke suojaa
kaapelin molempiin päihin. Suojaamattoman kaapelin käyttäminen voi
aiheuttaa radiotaajuussäteilyä tai sallittua suuremman herkkyystason.
Laitteen kytkeminen on esitetty kohdassa
Johdotusliitäntöjen
yleiskuvaus sivulla 207. Johdotuksen ja kuormitusimpedanssin tiedot on
annettu kohdassa Tekniset tiedot sivulla 197.
Huomautus: 4–20 mA:n lähtöjä ei voida käyttää 2-johtimisen lähettimen (saa
virtansa silmukasta) virransyöttöön.
