Pagina 46 Guida all'installazione di AXIS 225FD

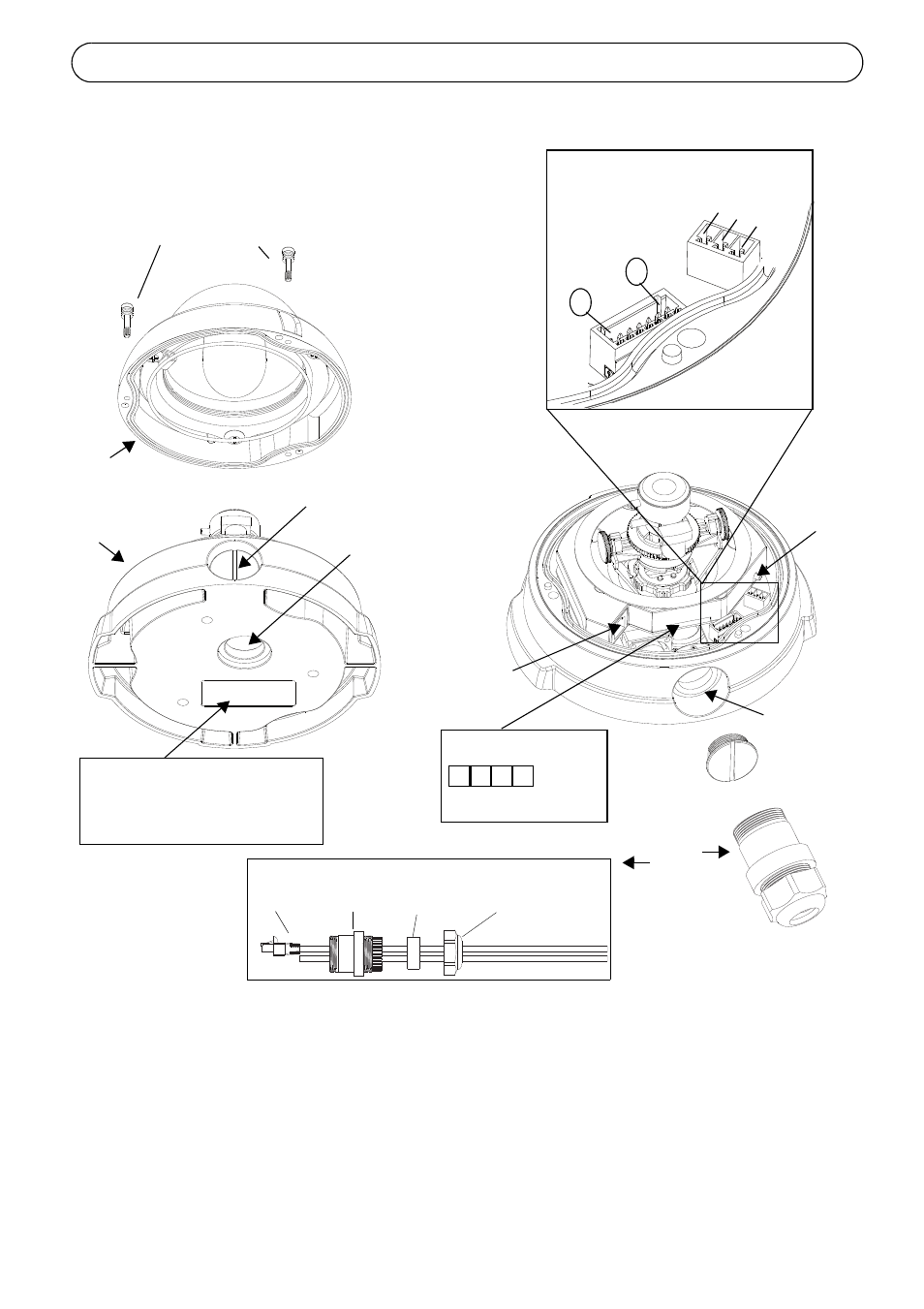

Descrizione
Note:
• Utilizzare cavi, pressacavi e passanti adatti all'installazione e in conformità con la proget-
tazione antimanomissione, resistente alle intemperie e con grado di protezione IP66
dell'AXIS 225FD.
• Dimensioni passante: Filettatura NPT 3/4" - 14.
Importante!
Se la videocamera AXIS 225FD non viene montata correttamente, potrebbero verificarsi prob-
lemi di condensa che non sono coperti dalla garanzia.
Foro passante
Foro passante
Connettore
di rete
Numero di serie (S/N)
Pulsante
Foro
Indicatori LED
(vedere la tabella 2)
1 2 3 4
Il numero di serie è richiesto
durante l'installazione.
1
7
di controllo
Morsettiera di
(vedere la tabella 1)
Morsettiera
I/O
GN
D
+ o
C
A
CA
(laterale)
(inferiore)
3 viti antimanomissione
Alloggiamento
Cupola
unità
alimentazione
passante
Pressacavi
Cavi Pressacavi
Anello
esterno Guarnizione
in gomma
