AXIS 225FD Montageanweisung Seite 33
DE
UT
SC
H
Installieren der Hardware
In der Abbildung auf Seite 32 finden Sie einen detaillierten Überblick über die
Netzwerkkamera AXIS 225FD.
1. Notieren Sie sich die Seriennummer (S/N) der Kamera. Diese befindet sich auf dem Pro-
duktaufkleber an der Unterseite des Gehäuses. Die Seriennummer wird für die Installation
benötigt.
2. Lösen Sie mit Hilfe des Inbus-Schlüssels die zugriffssicheren Schrauben, und heben Sie die
Kuppelhaube vom Gerätegehäuse ab. Achten Sie darauf, dass die Kuppelhaube nicht
beschädigt und das Glas nicht zerkratzt wird.
3. Entfernen Sie die Kabeldurchführung (siehe Zeichnung.)
4. Führen Sie die Netzwerk-, Strom- und E/A Kabel durch den
Außenring und den Verschlussstopfen (Drücken Sie das
Netzwerkkabel durch den seitlichen Schlitz).
5. Verwenden Sie die mitgelieferten Blindstecker um nicht verwendete
Öffnungen im Verschlussstopfen zu schließen.
6. Verschrauben Sie die Kabeldurchführung mit der Kabelöffnung auf
der Seite oder Unterseite der AXIS 225FD, abhängig von den
Installation.
7. Führen Sie die Kabel durch die Kabeldurchführung, drücken Sie den
Verschlussstopfen in die Öffnung und befestigen Sie den Außenring
um die Kabel zu fixieren. Verwenden Sie Silikon zum Abdichten wenn nötig.

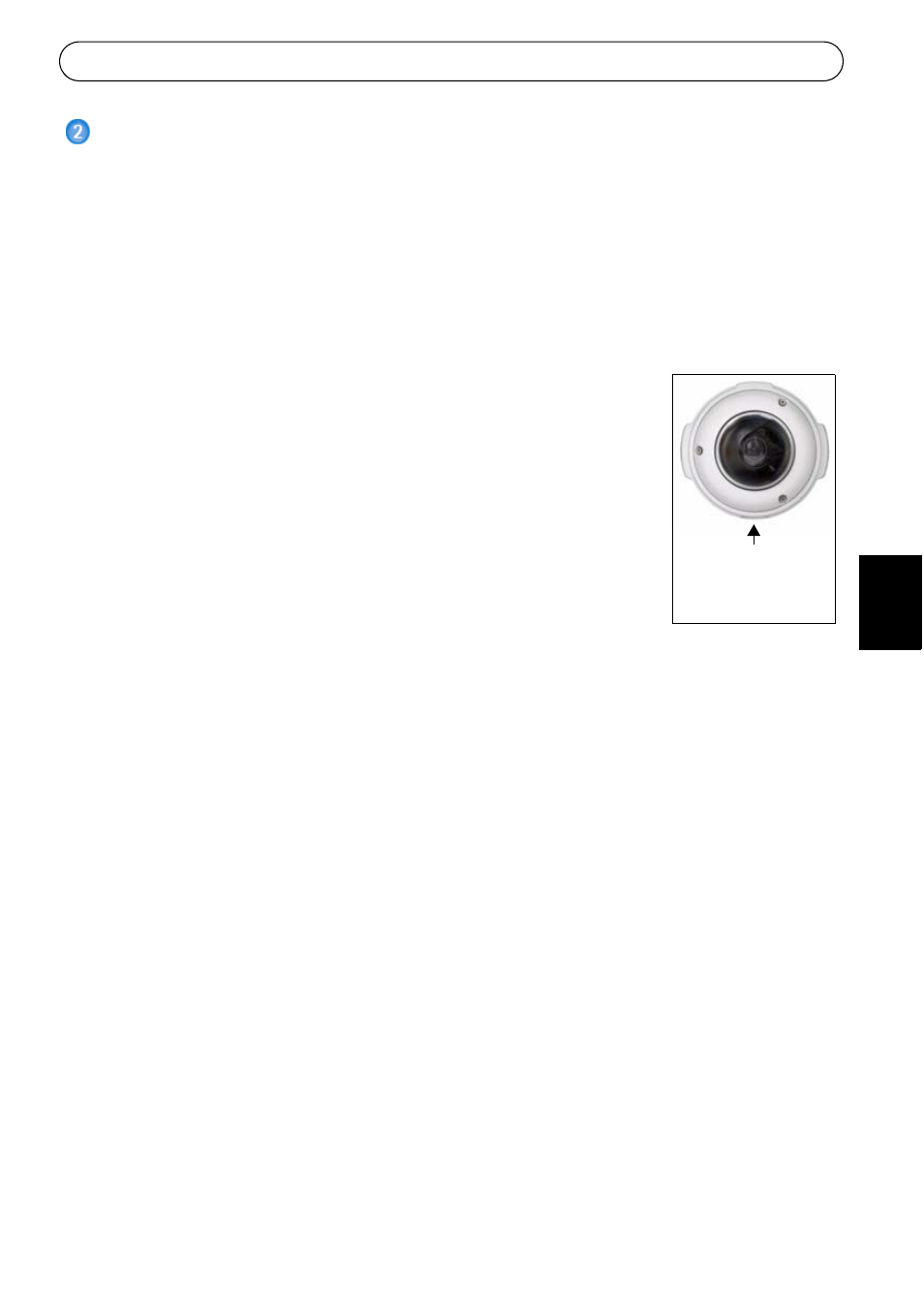

8. Bohren Sie mit Hilfe der Bohrschablone drei Löcher in die Decke bzw. Wand. Wird die
Kamera an der Wand angebracht, muss die Kabelöffnung an der Seite des Gehäuses
nach unten zeigen.
9. Schrauben Sie das Gehäuse an die Decke bzw. Wand. Verwenden Sie dazu die
mitgelieferten Schrauben und Dübel. Dichten Sie die Löcher mit Silikondichtungsmasse
ab, damit keine Feuchtigkeit in das Gehäuse eindringen kann.
Hinweis: Der Gebrauch der Kabeldurchführung ist optional. Für vollen vandalsicheren Schutz der
Kabel sollten vandalisierungssichere Kabeldurchführungen benutzt werden.
Kabelöffnung
muss nach
unten zeigen!
