AXIS 225FD Guide d’installation Page 19
FRANCAIS
Installation du matériel
Reportez-vous à l’illustration à la page 18 pour une représentation détaillée de l’ AXIS
225FD.
1.
Notez le numéro de série (S/N) de l’étiquette située au bas du boîtier. Le numéro de série
sera nécessaire pendant l’installation.
2. Desserrez les vis inviolables à l’aide de la clé hexagonale fournie et soulevez le boîtier du
dôme. Veillez à ne pas endommager le dôme ni à rayer la vitre.
3. Démontez le presse-étoupe (voir l’illustration).
4. Faites passer les câbles de réseau et d’alimentation ainsi que les
câbles d’E/S à travers la bague extérieure et la cheville en
caoutchouc (poussez le câble de rèseau à travers la fente).
5. Utilisez les chevilles aveugles fournies pour remplir les trous non
utilisés dans la cheville en caoutchouc.
6. Fixez le presse-étoupe au trou de conduit situé sur le côté ou au
bas de la caméra Axis 225FD, en fonction de l’installation.
7. Acheminez les câbles à travers le presse-étoupe, mettez en place la
cheville en caoutchouc en la poussant et serrez la bague extérieure
pour fixer les câbles. Si nécessaire, utilisez du joint silicone pour
rendre le tout bien étanche.
8. Avec le gabarit de perçage, percez trois trous dans le plafond/mur. Le trou du conduit
latéral doit être tourné vers le bas si la caméra est installée à la verticale.
9. Fixez le boîtier au plafond/mur avec les vis et chevilles fournies. Refermez les trous avec
du joint silicone pour rendre le boîtier étanche.
Remarque:
L'utilisation du presse-étoupe est facultative. Pour protéger les câbles contre toute effraction,
utilisez plutôt des conduits anti-effraction.

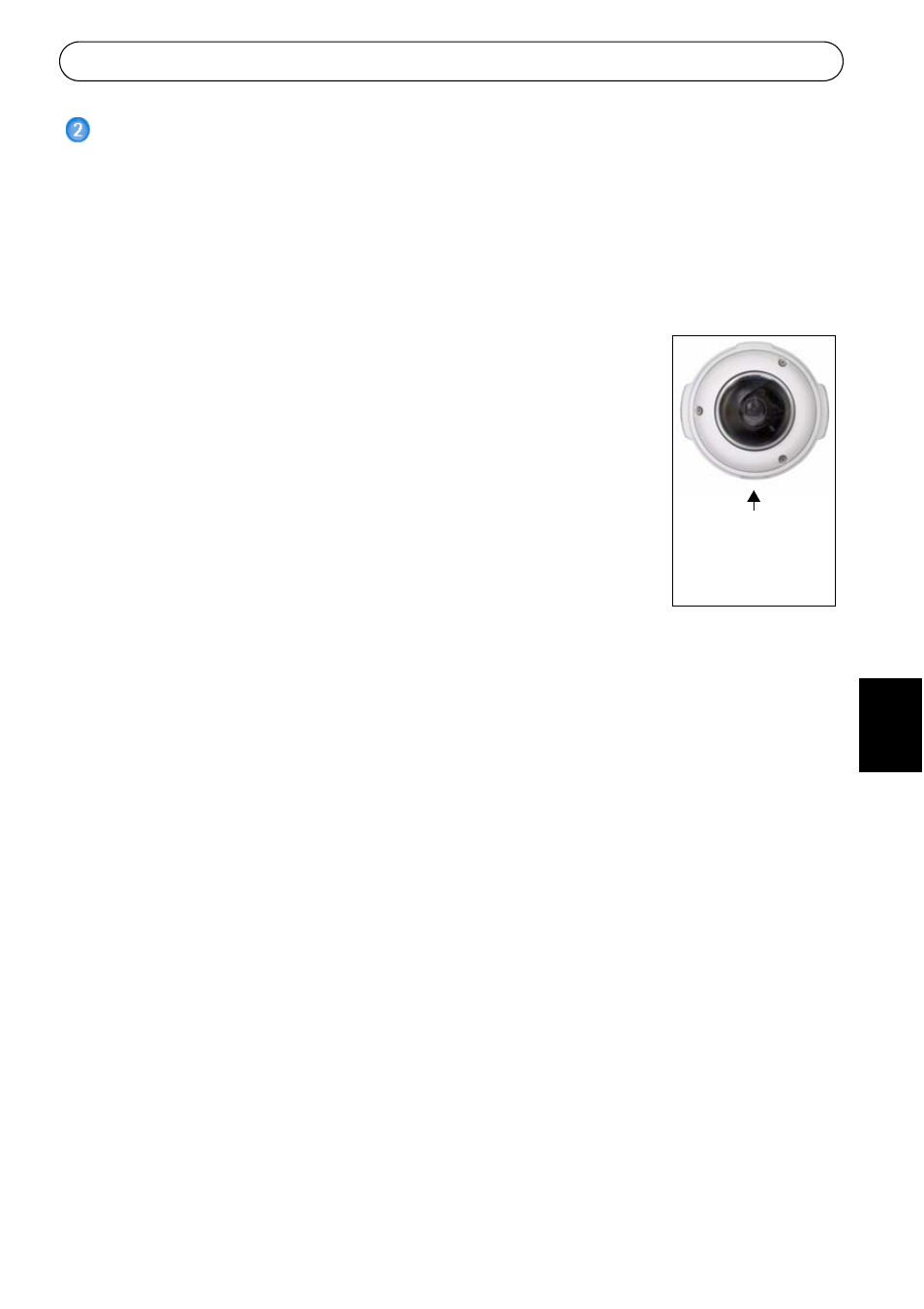

Le trou du conduit
latéral doit être
tourné vers le bas
