lorsque l’interrupteur de la lampe est en
position de MARCHE.
Ne pas appliquer de
tension sur les sondes lorsque le multimètre est
en gamme de milliampères.
Voir Sécurité n° 8.
6. Mesures de tension c.a.
1) Enfoncer les fils d'essai entièrement dans
les prises d'entrée appropriées, (-) fil noir,
(+) fil rouge.
2) Mettre le sélecteur fonctions/gammes sur la
gamme de tension c.a. appropriée. Si la ten-
sion est inconnue, utiliser la gamme la plus
élevée. Si la tension appliquée tombe dans
une gamme inférieure, mettre le sélecteur sur
la position appropriée afin d’obtenir une
précision maximum.
3) Mettre les sondes en contact avec le circuit
testé. Avec la tension c.a. la polarité des son-
des est sans importance.
Utiliser le tableau ci-dessous comme guide pour
l’interprétation des mesures de tension c.a. :
10
0-10
1
50
0-50
1
250
0-250
1
500
0-50
10
Mesures courantes de tension c.a.
6.1 Prises murales
Si la prise est commandée par un
commutateur, s’assurer que ce dernier est en
position MARCHE. Régler le sélecteur
fonctions/gammes sur 250 “AC V”. Mettre les
sondes d'essai en contact avec les fentes
“sous tension” et “neutre” de la prise (voir fig.
3A). L’aiguille doit indiquer 120 V c.a. sur
l’échelle de 0 à 250. Pour s'assurer que la prise
est correctement mise à la terre : mettre une
sonde d'essai en contact avec la fente “sous
tension” (étroite) de la prise, et l'autre en
contact avec la fente de terre. Le multimètre
doit indiquer 120 V c.a., comme
précédemment.
7. Mesures de
résistance/continuité
Pour les mesures de résistance et de continuité,
l’appareil testé DOIT ETRE HORS TENSION.
1) Enfoncer les fils d'essai entièrement dans
les prises d'entrée appropriées, (-) fil noir,
(+) fil rouge.
2) Mettre le sélecteur fonctions/gammes sur la
gamme d’ohms appropríe et mettre les
sondes en contact l’une avec l’autre. Tourner
lentement la molette de réglage du zéro
jusqu’à ce que l’aiguille se trouve sur le zéro
à l’extrémité droite de la gamme d’ohms.
Lorsqu'une aiguille ne se centre pas sur le
zéro, remplacer la pile par une pile neuve
1,5 volt de format AA non rechargeable (voir
Remplacement de la pile).
3) Mettre les sondes d’essai en contact avec la
résistance ou le circuit hors tension à tester.
Relever la valeur mesurée sur l’échelle
d’ohms verte et la multiplier par 1/10/100.

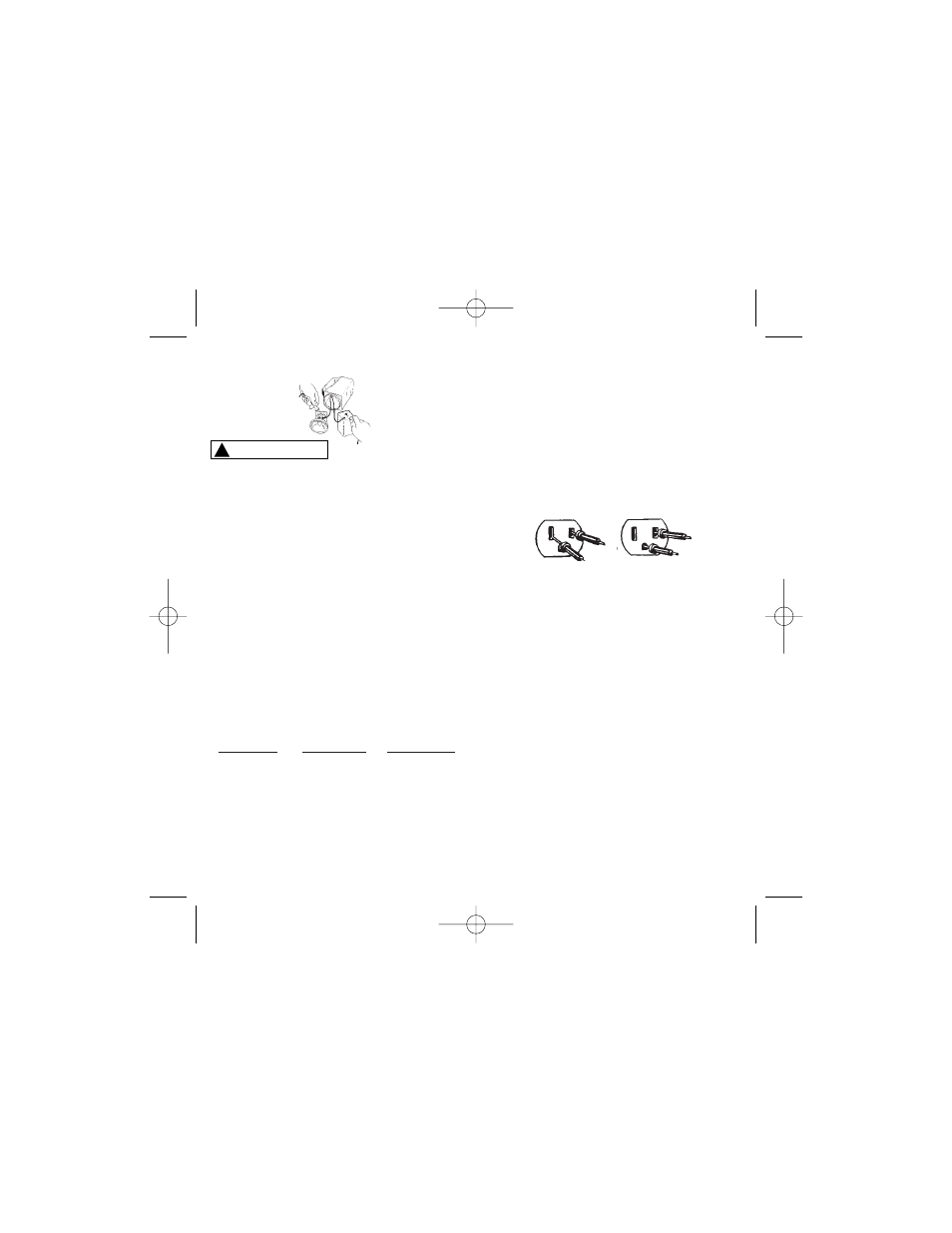

Figure 2
!
AVERTISSEMENT
Gamme de
tension c.a.
Lire l’échelle
suivante
et multiplier la
mesure par :
Figure 3
3A
3B
