3 Enlever la gaine du câble sur 10 cm (4 in) env. et dénuder
l'extrémité des conducteurs sur 1 cm (0.4 in) env.
4 Introduire le câble dans le capteur en le passant par le presse-
étoupe.
5 Ouvrir les bornes de raccordement à l'aide d'un tournevis
6 Enficher les extrémités des conducteurs dans les bornes ouvertes
suivant le schéma de raccordement
7 Bien serrer les bornes de raccordement à l'aide d'un tournevis
8 Vérifier la bonne fixation des conducteurs dans les bornes en tirant
légèrement dessus
9 Serrer bien l'écrou flottant du presse-étoupe. L'anneau d'étan-
chéité doit entourer complètement le câble
10 Revisser le couvercle du boîtier
Le raccordement électrique est maintenant terminé.
5 .3 Schéma de raccordement boîtier à chambre
unique
N
N A M U R
( I E C 6 0 9 4 7 - 5 - 6 )
m a x .
m i n .
S i m u l .
+ -
0,5 g / cm3
0,7 g / cm3
3
6
5
7
1
2
4

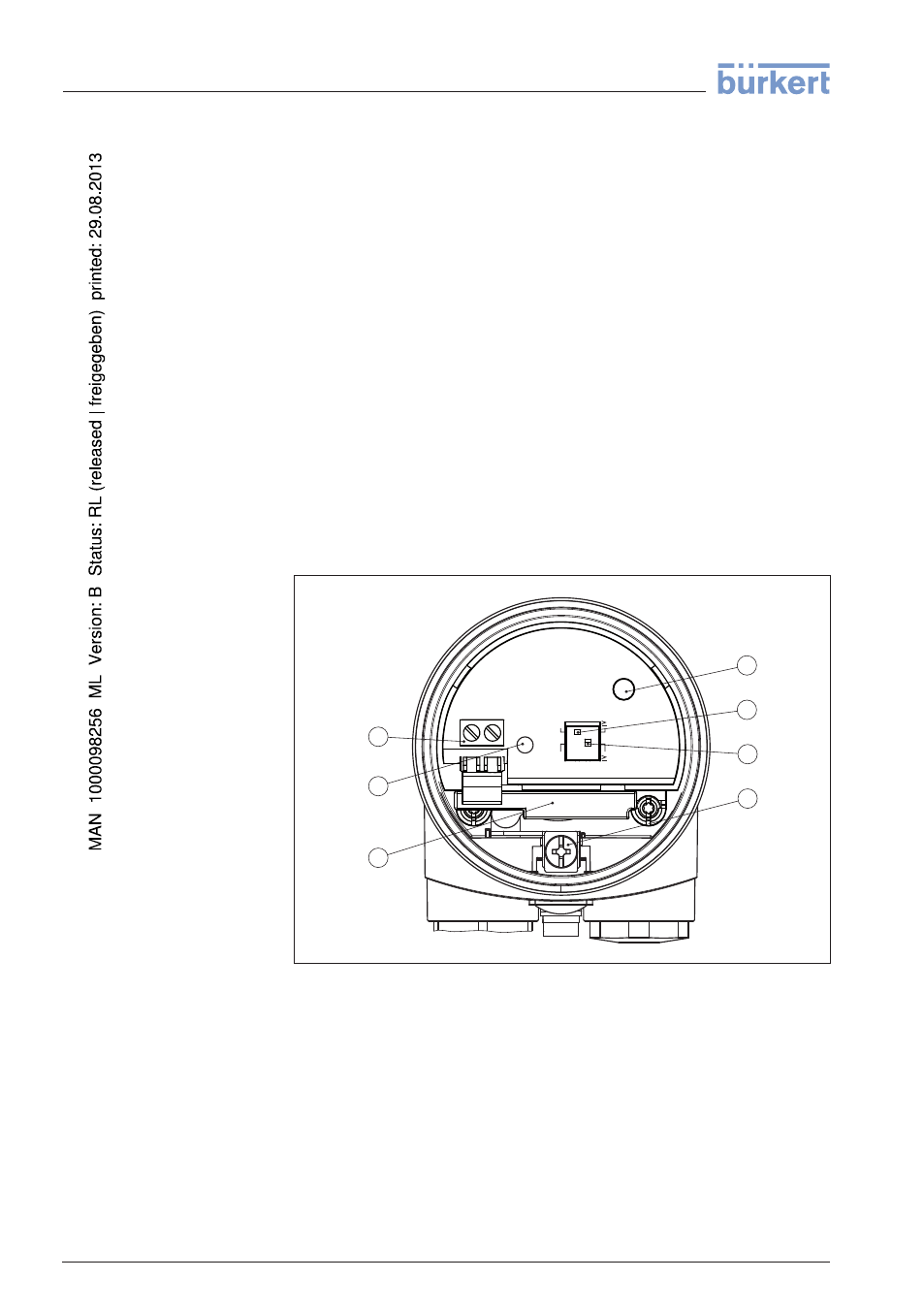

Fig. 8: Compartiment électronique et de raccordement boîtier à chambre unique
1
Témoin de contrôle
2 Commutateur DIL pour inversion de la courbe caractéristique
3 Commutateur DIL pour le réglage de la sensibilité
4 Borne de mise à la terre
5 Élément filtre CEM
6 Touche de simulation
7 Bornes de raccordement
Pour le raccordement à un amplificateur-séparateur selon NAMUR
(IEC 60947-5-6, EN 50227). Vous trouverez d'autres informations au
chapitre des "Caractéristiques techniques".
Compartiment électro-
nique et de raccorde-
ment
Schéma de raccorde-
ment
18 LEVEL SWITCH 8111 • avec sortie NAMUR
5 Raccordement à l'alimentation de tension
