4 Montage
4.1 Consignes de montage
En cas de défaut, le préamplificateur peut être remplacé par
l'utilisateur.
Les applications Ex nécessitent l'utilisation d'un appareil et
d'un préamplificateur avec agrément Ex adéquat.
4.2 Préparations au montage
De façon générale, les préamplificateurs de la série SW60
sont interchangeables. Si vous désirez utiliser un préam-
plificateur avec une autre sortie signal, vous pouvez téléchar-
ger la notice de mise en service respective sur notre page
d'accueil sur internet.
4.3 Etapes de montage
Pour changer le préamplificateur, procédez comme suit :
1 Coupez la tension d'alimentation.
2 Dévissez le couvercle du boîtier.
3 Soulevez les leviers d'ouverture des bornes à l'aide d'un
tournevis.
4 Retirez les lignes de raccordement des bornes.
5 Desserrez les deux vis de fixation à l'aide d'un tournevis
(Torx de T10 ou à fente 4)
2
1

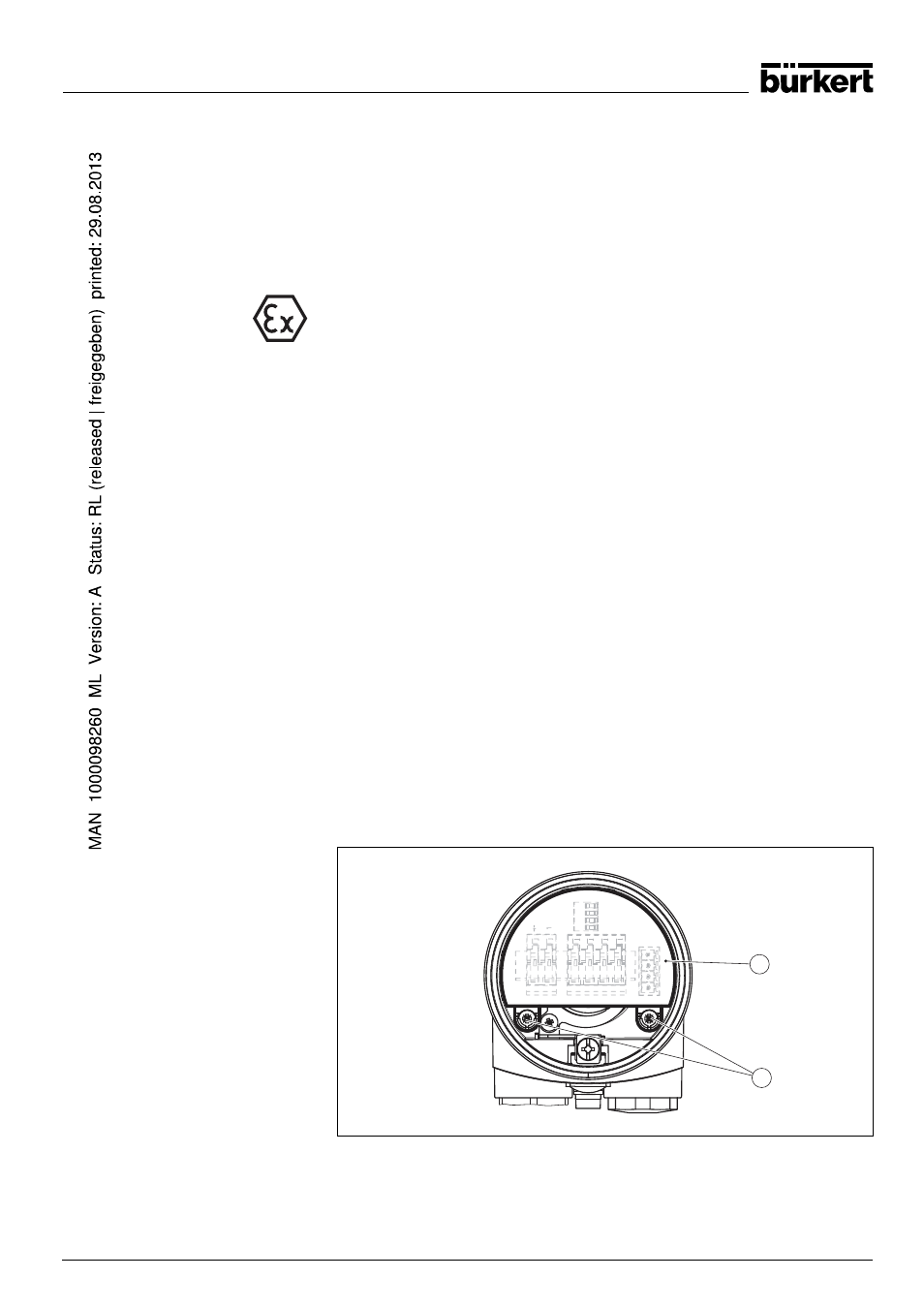

Fig. 1: Desserrer les vis de fixation
1 Préamplificateur
2 Vis de fixation (2 pièces)
Etapes de montage
6 Préamplificateur - LEVEL SWITCH 8111, 8112
