CAPTEUR POUR DÉBITMÈTRE ÉLECTROMAGNÉTIQUE – MANUEL
7
FR_ESENS_FULLBORE_05.doc
ISOIL
METALLIC RING
INSULATING GASKET
INSULATING
BUSH
METALLIC
RING
INSULATING GASKET
If the sensor must be install
in the piping with a chatode
protection, is necessary:
If the sensor has to be mounted on a
pipe made of an insulating material
is necessary:
Sensors with ground socket
on the connection box
- Install two metallic ring between
the sensor flanges and the counter
flanges of the pipe line or:
- Use a sensor with the additional
grounding electrode
- using insulating bushes to isolate
the bolts
- Grounding metallic rings should be
provided to ground the liquid using
insulating gasket between the rings
- IMPORTANT :
The ripple of DC power source used
for cathodic protection
shall be = 0
Wafer sensors Flanged sensors
Pour un fonctionnement correct du débitmètre, il est IMPÉRATIF que
le capteur et le liquide aient le même potentiel : par conséquent, vous
devez TOUJOURS mettre à la terre le capteur et le transmetteur.
o
Mise à la terre avec conduite métallique
o
Mise à la terre avec conduite isolée
o o
Mise à la terre avec une protection cathodique sur la conduite

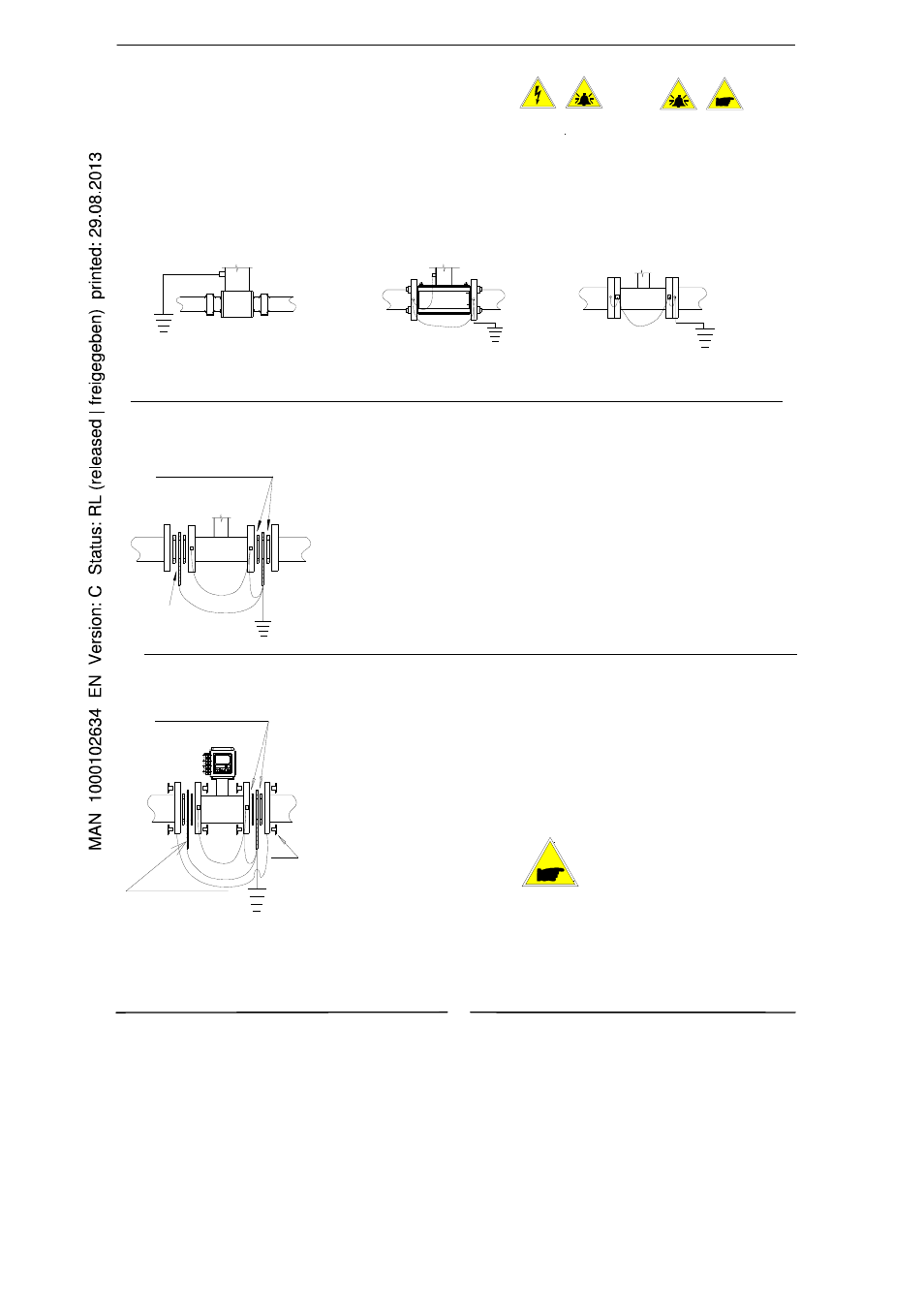

INSTRUCTIONS DE MISE A LA TERRE
Capteurs avec prise de terre
sur le boîtier de connexion
Capteurs avec entre-
brides
Capteurs à brides
- d’installer deux anneaux
métalliques entre les brides du
capteur et les contre-brides de la
conduite, ou
- d'utiliser un capteur avec une
électrode de mise à la terre
supplémentaire.
Si le capteur doit être monté sur une
conduite en matériau isolant, il est
nécessaire : JOINT ISOLANT
ANNEAU
MÉTALLIQUE
JOINT ISOLANT
ANNEAU MÉTALLIQUE
MANCHON
ISOLANT
- d’utiliser des manchons isolants
pour isoler les boulons,
- d’insérer un joint isolant de part et
d’autre des anneaux métalliques
pour mettre à la terre les anneaux
et donc le liquide.
Si le capteur doit être installé
sur une conduite avec
protection cathodique, il est
nécessaire :
- IMPORTANT :
L’ondulation de la source
d’alimentation DC utilisée pour
la protection cathodique doit
être = 0
