Replacement instructions
Instructions de remplacement
1310/1_EU-ML_00555960
→

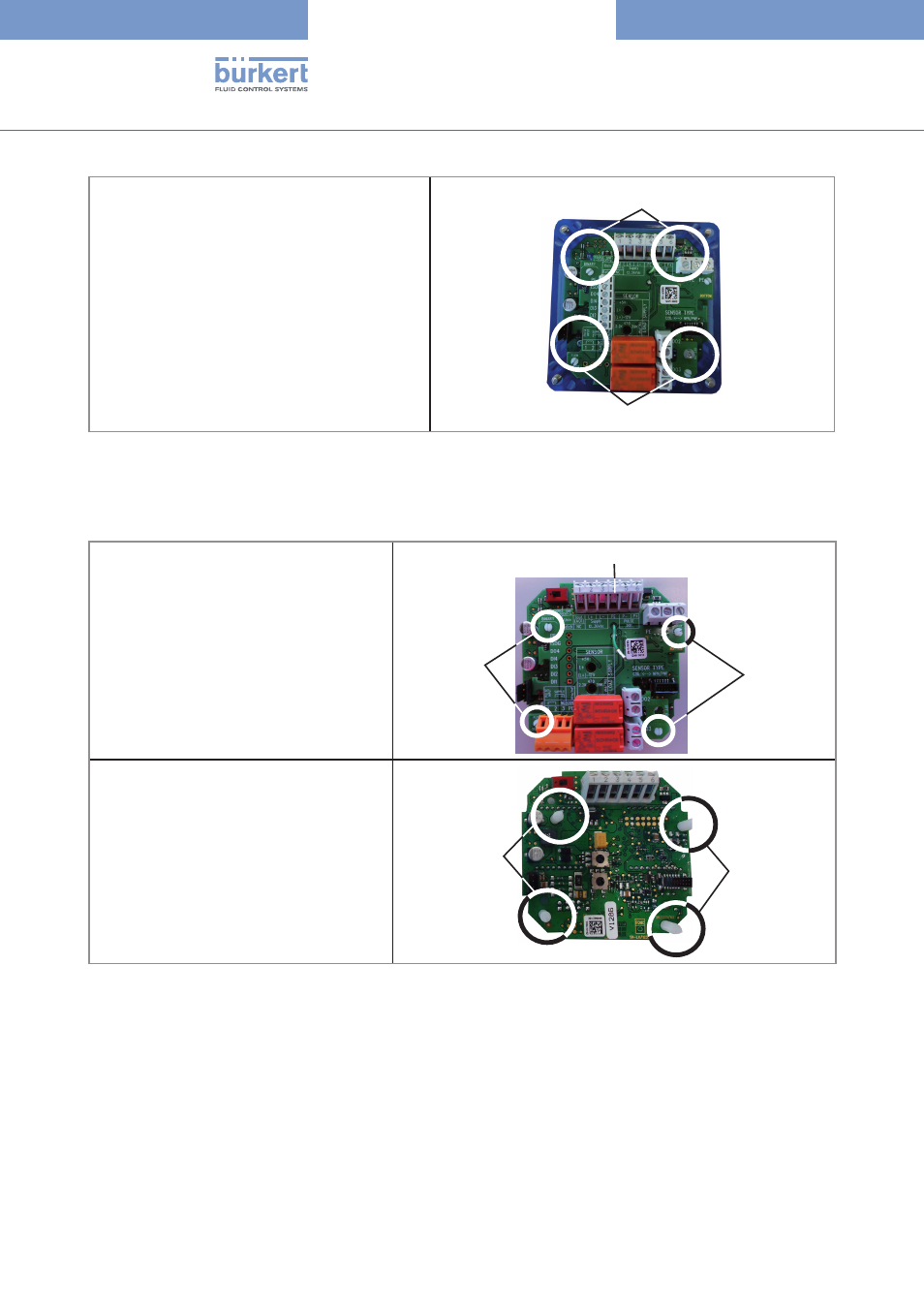

Sur une version compacte, dévisser les 2 vis
et pincer chacun des 2 supports qui relient la
carte électronique au couvercle.
Vis
Supports
→
Avec précaution, retirer la carte électronique du couvercle.
→
Vérifier que les supports sont intactes. Si au moins un support est déformé, remplacer le couvercle.
→
Dévisser la borne de terre marquée «PE» et retirer le fil électrique de la borne. Voir ci-dessus.
→
Pincer l’une des 4 entretoises reliant la
carte de base et la carte de protection.
→
En veillant à ne pas toucher les compo-
sants électriques, tirer légérement sur la
carte de protection.
→
Renouveler les 2 étapes ci-dessus pour
les 3 autres entretoises.
→
Retirer la carte de protection.
«PE» terminal
Spacers
Spacers
→
Retirer toutes les entretoises de la carte
de base, en veillant à ne pas toucher les
composants électroniques.
Entretoises
Entretoises
→
Remplacer la ou les cartes défectueuses.
→
Clipser la carte de protection sur la carte de base, en veillant au sens des cartes.
→
Insérer le fil électrique «PE» dans la borne de terre marquée «PE» puis serrer la vis de la borne.
→
Insérer la carte électronique complète dans le couvercle en positionnant l’afficheur sur la fenêtre du couvercle.
→
Sur une version compacte, serrer les 2 vis de la carte électronique pour fixer la carte électronique au boîtier.
→
Câbler l’appareil selon les instructions du manuel d’utilisation.
typ 8025/8035
