Replacement instructions
Instructions de remplacement
1310/1_EU-ML_00555960
→

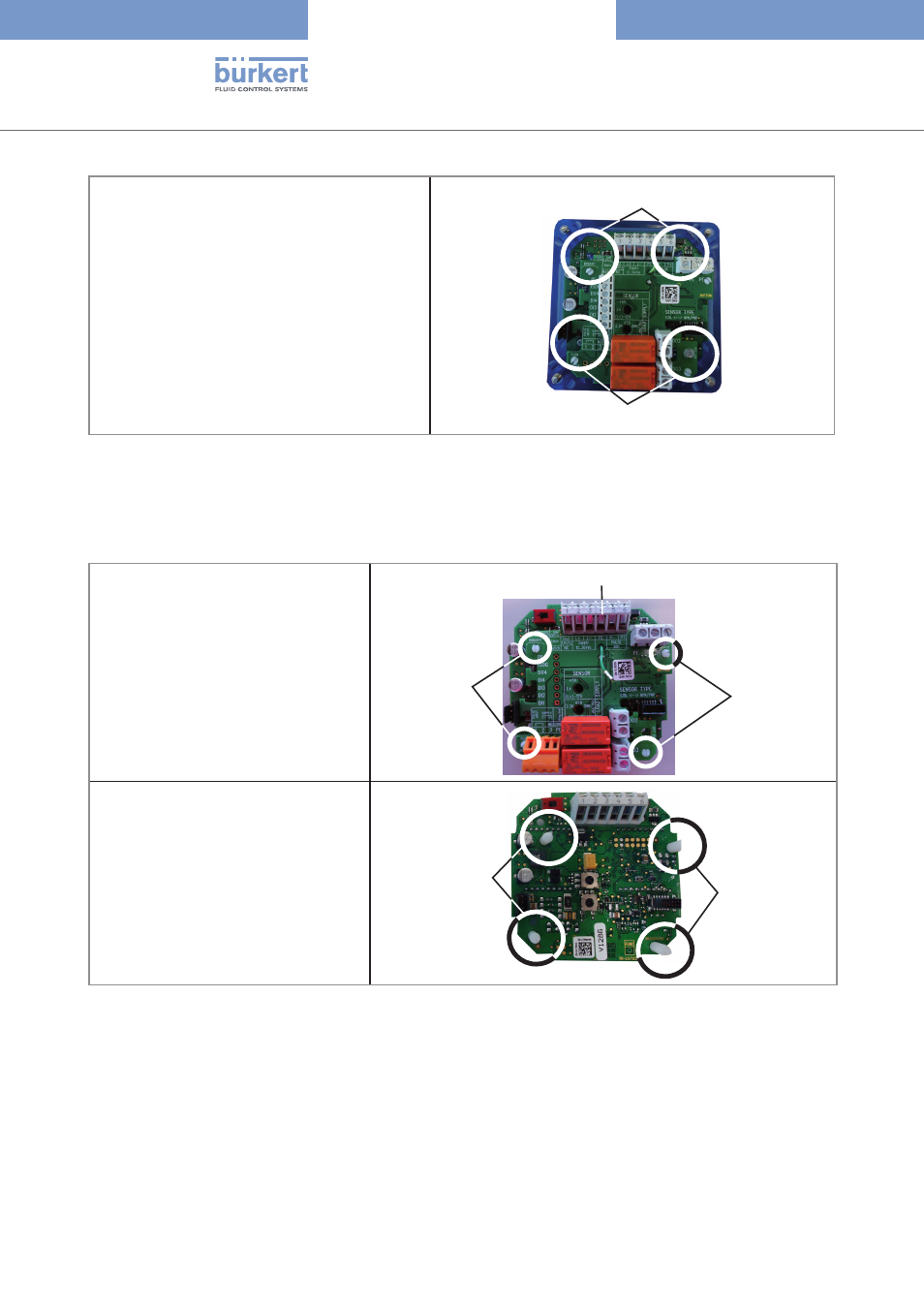

Bei einer Kompakt-Ausführung die 2
Schrauben herausschrauben und jedes der 2
Stützelemente, die die Elektronikplatine an den
Deckel verbinden, greifen.
Schrauben
Stützelemente
→
Vorsichtig die Elektronikplatine aus dem Deckel herausziehen.
→
Prüfen, ob die Stützelemente nicht beschädigt sind. Falls mindest ein Stützelement beschädigt ist, den Deckel
austauschen.
→
Erdungsklemme „PE“ (siehe Abbildung oben) aufschrauben und Erdungskabel trennen.
→
Jedes der 4 Distanzstücke, die die
Grundplatine mit der Schutzplatine
verbinden, greifen.
→
Die Schutzplatine leicht ziehen dabei
die elektrischen Komponenten nicht
berühren.
→
Diese beiden Schritte für die 3
anderen Distanzstücke wiederholen.
→
Die Schutzpaltine entfernen.
«PE» terminal
Distanzstücke
Distanzstücke
→
Alle Distanzstücke von der
Grundplatine entfernen dabei die
elektrischen Komponenten nicht
berühren.
Distanzstücke
Distanzstücke
→
Die beschädigte(n) Elektronikplatine(n) ersetzen.
→
Die Schutzplatine auf die Grundplatine aufrasten dabei auf die Position der Platinen achten.
→
Erdungskabel an die „PE“-Erdungsklemme anschließen und Klemmenschraube anziehen.
→
Komplette Elektronikplatine am Deckel einsetzen. Dabei darauf achten, dass die Anzeige gegenüber dem
Fenster des Deckels positioniert ist.
→
Bei einer Kompaktausführung durch Anziehen der beiden Schrauben die Elektronikplatine am Gehäuse befestigen.
→
Gerät gemäß den Angaben in der Bedienungsanleitung verkabeln.
typ 8025/8035
