Affûtage du foret
Conseils à lire avant l’affûtage :
• Maintenez la came en contact avec le guide-came
pendant l’affûtage
et poussez le mandrin directement
dans l’orifice.
• Une pression légère suffit.
• Un bruit de meulage (z z z z z z z z z) se fait entendre à
la fin de chaque demi-tour et pendant l’affûtage de
chaque face du foret.
• Le mandrin oscille pendant qu’on le tourne et que la
came glisse sur le guide.

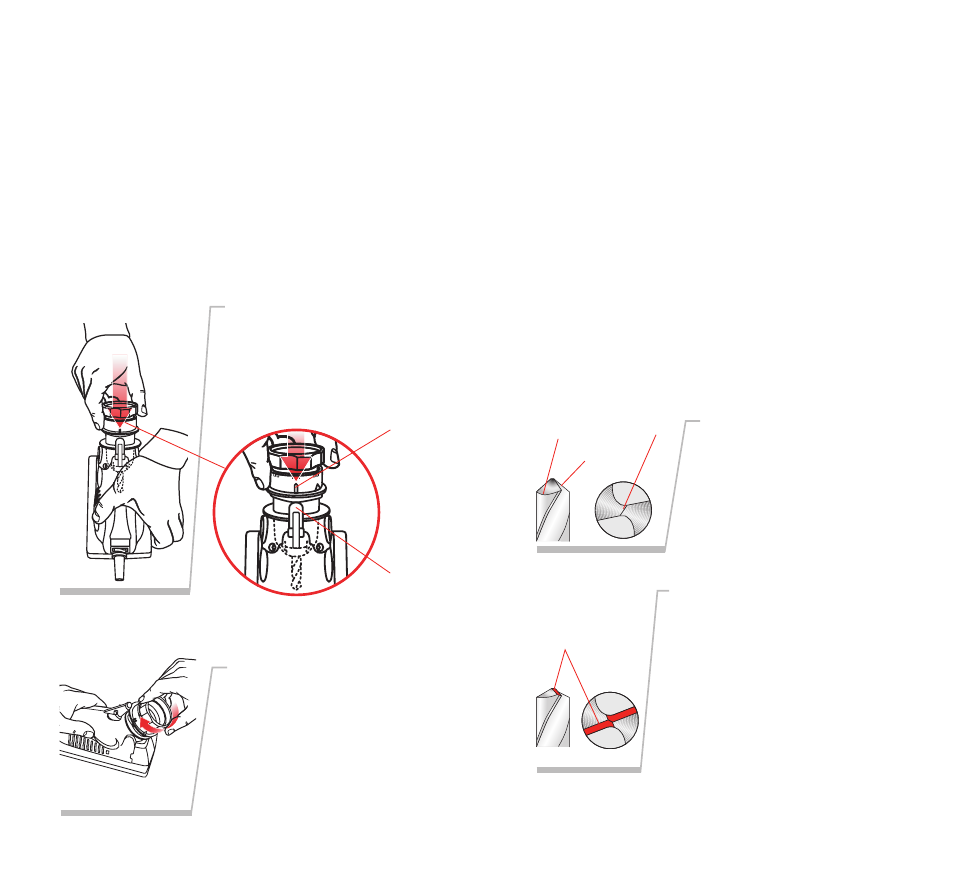

1.
Guide-came
Alignez des guides
Mettez le modèle 350X en
marche. Alignez l’un des
guides d’affûtage du mandrin
avec le guide-came et insérez
le mandrin dans l’orifice d’af-
fûtage.
Guides d’affûtage
2.
Tournez jusqu’à
l’affûtage désiré.
En s’assurant que le mandrin
demeure fermement appuyé
contre le guide-came, tournez
le mandrin d’un demi-tour
vers la droite, vers le
prochain guide d’affûtage.
Tournez de guide en guide dans un mouvement uniforme
jusqu’à ce que le foret soit affûté. Pour affûter uniformé-
ment les deux côtés du foret, effectuez toujours un nombre
pair de demi-tours de mandrin. Le nombre de demi-tours
requis pour l’affûtage du foret varie selon sa taille.
Tournez le mandrin d’un nombre pair de demi-tours avec
une légère pression vers l’intérieur :
• Forets de 2,5mm (3/32 po) — de 2 à 4 demi-tours,
• Forets de 3,2mm (1/8 po) — de 4 à 6 demi-tours,
• Forets de 9,5mm (3/8 po) — de 16 à 20 demi-tours.
Remarque: N’utilisez que la pression suffisante pour
garder la came appuyée contre le guide-came. Laissez
l’outil se charger de l’affûtage.
Comment savoir si un foret est bien affûté
(et ce qu’il faut faire s’il ne l’est pas!)
Forets bien affûtés
Arête centrale
Arête de coupe
Talon
Toute la surface s’étendant
de l’arête de coupe jusqu’au
talon doit présenter une sur-
face finement meulée sans
stries ni empreintes. Le talon
est toujours moins élevé que
l’arête de coupe (dépouille
positive).
Problème
L’arête de coupe est
aplatie.
Cause
Les doigts d’alignement n’ont pas
positionné le foret correctement
lors de l’alignement (page 50–51).
Solution
Alignez le foret de nouveau en sui-
vant soigneusement les étapes 1 а 3
а la page 50–51. Assurez-vous que
le foret est centré dans le mors et
tourné jusqu’à ce que l’arête d’at-
taque de la goujure soit appuyée
contre le doigt d’alignement.
