Causa
Sobresale del extremo del portabrocas
una parte demasiado larga de la broca.
Solución
Alinee de nuevo la broca. Durante el
proceso de realineación, asegúrese de
mantener el triángulo blanco contra la
guía de leva al insertar el portabrocas
en la abertura de afilado, para fijar la
profundidad de la broca. La broca se
deberá empujar para introducirla hacia
el portabrocas y girarse ligeramente al
empujar el portabrocas en la abertura
de afilado al hacer contacto con la
muela de afilado adiamantada. Empuje
hasta que el portabrocas quede inserta-
do totalmente en la abertura.
Problema
La superficie de
la broca no es
lisa y/o se
escucha un
chirrido fuerte.
Problema
El talón está a la misma
altura o más alto que el
borde cortante.
Causa
La broca está desalineada o
la leva no pudo mantenerse
en contacto con la guía de
leva durante el afilado.
Solución
Repita cuidadosamente el
procedimiento de alineación y
de afilado, asegurándose de
utilizar una presión ligera
para mantener la leva en con-
tacto con la guía de leva
durante el afilado.

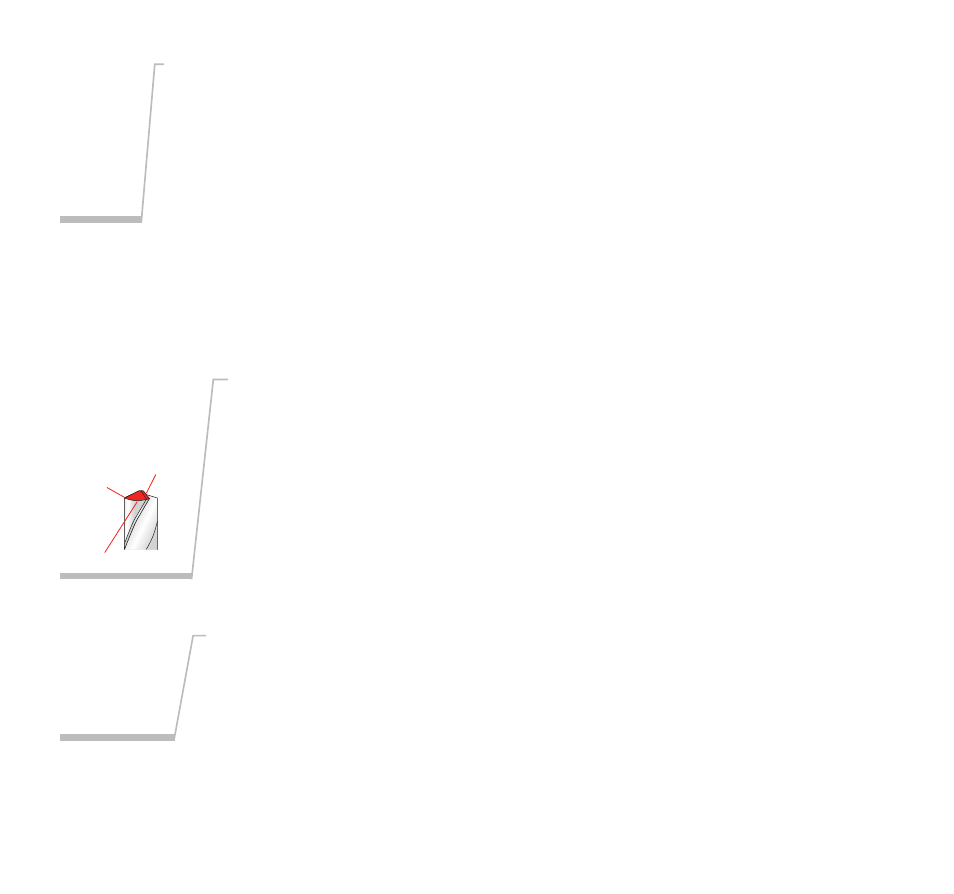

Borde cortante
Talón
Ángulo de relieve
Problema Causa
El portabrocas no está lo sufi-
cientemente apretado
Solución
Utilice apenas la presión sufi-
ciente para mantener la leva en
contacto con la guía de leva. Si la
broca continúa deslizándose,
limpie el portabrocas como se
describe en la página 39.
La broca retrocede o
se desliza fuera de las
mordazas durante el
afilado.
Afilado de brocas de diferentes
diámetros y longitudes
Brocas de diferentes tamaños
Demasiadas rotaciones de una broca de diámetro pequeño
pueden dar por resultado un afilado incorrecto y un
número muy bajo de rotaciones en una broca grande
puede no afilar lo suficiente.
• Brocas de 2.5mm (3/32 de pulgada ):
aplique entre 2 y 4 medias vueltas,
• Brocas de 3.2mm (1/8 de pulgada) :
aplique entre 4 y 6 medias vueltas,
• Brocas de 9.5mm (3/8 de pulgada) :
aplique entre 16 y 20 medias vueltas,
Brocas grandes
Las brocas grandes (entre 9.5 y 13mm; 3/8 y 1/2 pulgada)
requieren más medias vueltas del portabrocas. Una broca
bien afilada tendrá una superficie suave desde el borde
cortante hasta el talón. Es posible que se necesiten dos o
tres afilados completos (repita todos los pasos) para
volver a afilar una broca grande que esté astillada o muy
desafilada. Una broca de 13mm (1/2 pulgada) necesitará,
como mínimo, 20 medias vueltas.
Brocas cortas
El nuevo diseño del portabrocas en el 350X le permite afi-
lar brocas cortas con la misma facilidad que las más
largas. Simplemente alinee de forma normal la broca en el
portabrocas. Luego afile la broca utilizando presión muy
ligera y unas pocas medias vueltas. La broca apenas debe
hacer contacto con la muela de afilado. Observe que es
correcto que los dedos de alineación entren en contacto
con la muela de afilado. Esto no dañará el portabrocas.
