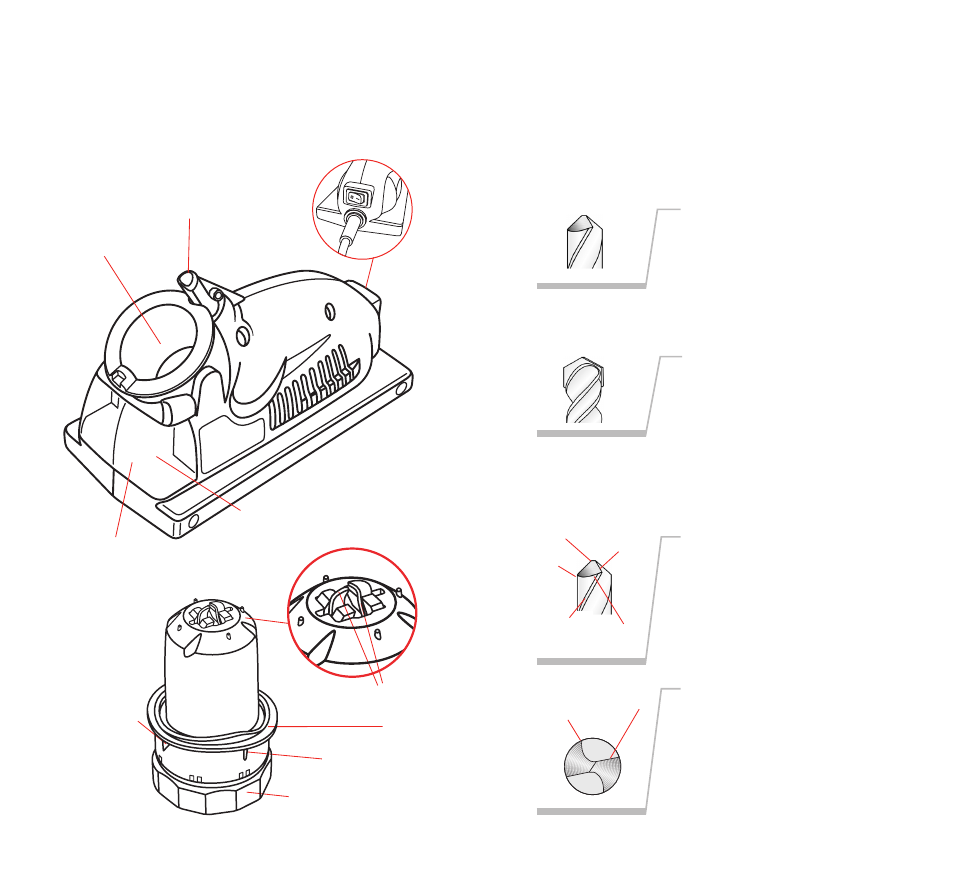

Les composants de l’affûteuse
Drill Doctor
®
En visionnant le vidéo de l’utilisateur inclus avec votre
affûteuse
Drill Doctor ® , vous deviendrez un expert en
affûtage en quelques minutes!
Doigts d’alignement
Triangle blanc
Guides d’affûtage
Guide-came
Orifice d’affûtage
Couvercle de la meule
Came
Molette de verrouillage
Meule diamant
(à l’intérieur)
Interrupteur
d’alimentation
Mandrin
Les forets de base
L’affûteuse Drill Doctor est plus efficace pour réaffûter
l’angle de pointe original d’un foret. La meule diamant
standard affûte les forets d’acier à coupe rapide, de
cobalt, recouverts de TiN, de carbure et à maçonnerie.
Le modèle 350X a été conçu et fabriqué pour affûter les
types de pointes de foret les plus courants.
Foret à pointe ordinaire
Ce foret d’usage général (normale-
ment doté d’un angle de pointe de
118°) est employé pour percer les
matériaux comme l’acier laminé à
froid, l’aluminium et le bois.
Foret à béton
Sur la pointe des forets à béton
une pastille de carbure est sertie;
ces forets sont utilisés pour
percer le béton, la brique et la
céramique.
Géométrie du foret
Arête
centrale
Vous devez bien comprendre que
chacun des forets possède toutes
ces caractéristiques. Arête de
coupe
Talon
Angle de
dépouille
En regardant un foret bien affûté
par le bout, toute la surface de la
pointe s’étendant de l’arête de
coupe au talon sera finement
meulée sans stries ni empreintes.
Le talon est toujours moins élevé
que l’arête de coupe. C’est ce
qu’on appelle la dépouille positive.
Arête de coupe
Talon
Arête
d’attaque
