CHIEF CM2C40 User Manual
Page 44

CM2C40
Instrucciones de instalación
44

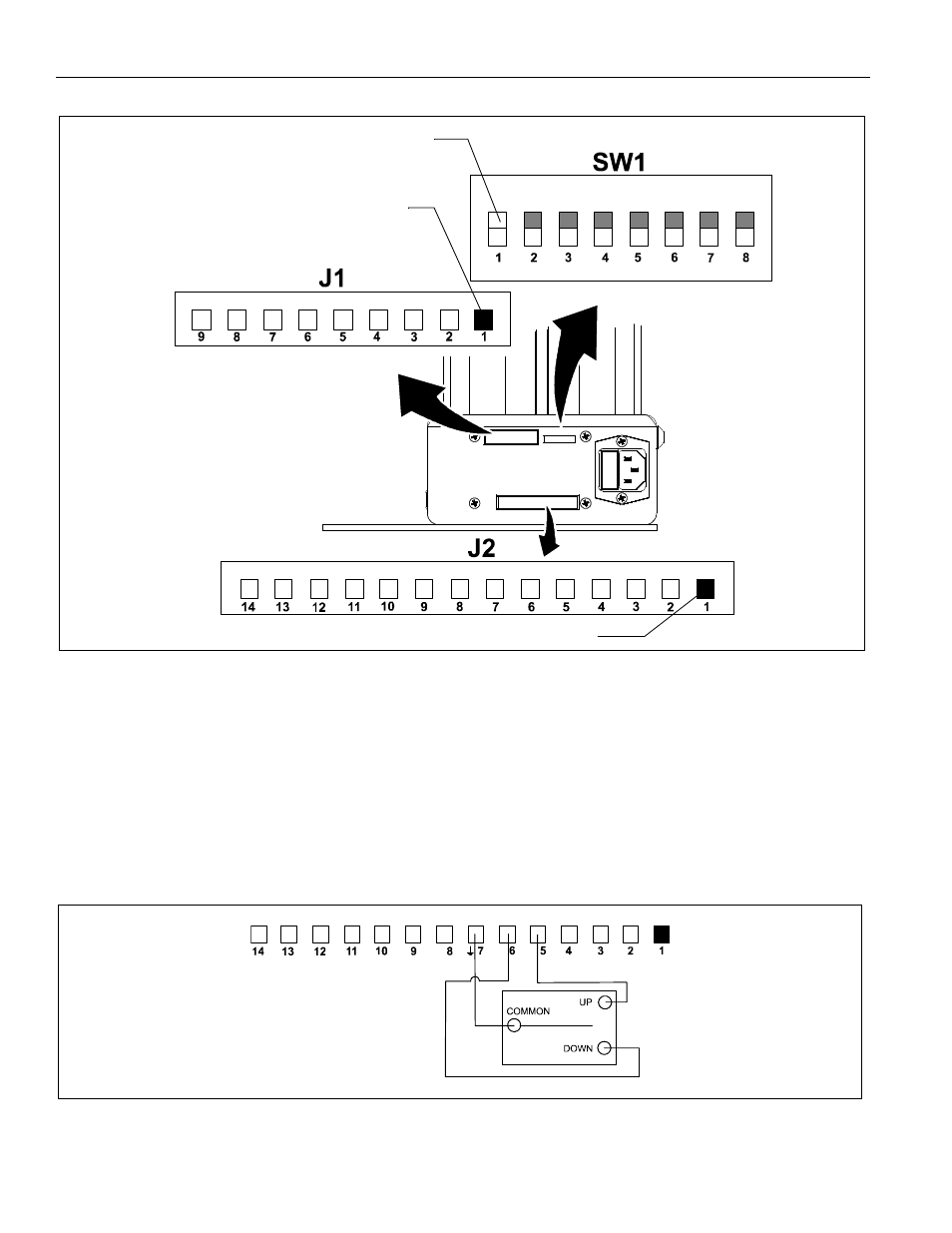

Figura 30
Información sobre la placa de interfaz del CM2C40
(Consulte la Figura 30).
Cierres de contactos secos
La unidad cuenta con salidas de contactos secos para retroalimentación del sistema o para control de otros dispositivos.
Para conectar dispositivos externos:
1.
Conecte el cable COMMON de su interruptor al terminal 7. (Consulte la Figura 31).
2.
Conecte el cable UP de su interruptor al terminal 5.
3.
Conecte el cable DOWN de su interruptor al terminal 6.
Figura 31
1.
a
posición del conjunto de conectores
1.
a
posición del conjunto de conectores
1.
a
posición del conjunto de interruptores
