CM2C40 Instrucciones de instalación
38
Instalación de la cubierta inferior
Una vez configurado el CM2C40 para el televisor que sostendrá
e instalado dicho televisor, deberá ajustar la altura de la cubierta
inferior a fin de que encaje adecuadamente en el techo.
ADVERTENCIA: SI NO SE INSTALA CORRECTAMENTE,
EL ELEVADOR PUEDE CAUSAR LESIONES GRAVES O
DAÑOS AL EQUIPO. El peso de la cubierta inferior NO DEBE
superar los 11,34 kg (25 libras).
Para instalar la cubierta inferior:
1. Mida la distancia que hay entre la parte inferior de la placa
de montaje de la cubierta inferior y el borde superior de la
abertura del techo. Anote esta medida para utilizarla
después.

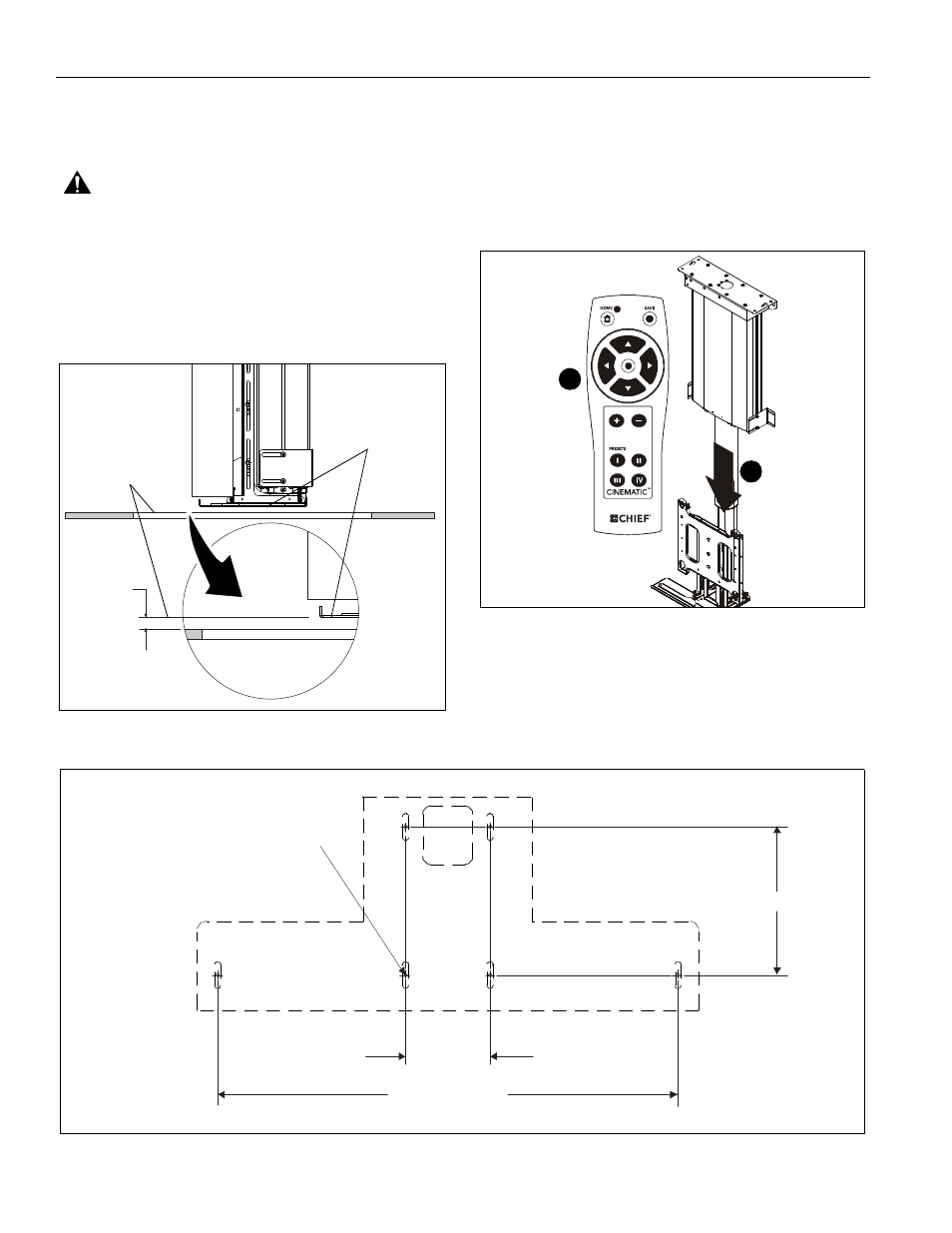

Figura 22
2. Si la medida tomada en el paso 1 es igual o inferior al
espesor de la cubierta inferior que instalará, antes de
continuar deberá ajustar los límites de desplazamiento
del televisor a fin de evitar que la cubierta inferior choque
con el techo. Consulte el paso 6 en la siguiente página.
3. Si la medida tomada en el paso 1 es superior al espesor de
la cubierta inferior que instalará, baje el televisor con el
control remoto hasta que pueda accederse a las tuercas
de seguridad que sujetan los soportes de ajuste derecho
e izquierdo de la cubierta inferior. (Consulte la Figura 23).
Figura 23
4. Prepare la cubierta inferior. Córtela del tamaño apropiado
de modo que quede una separación entre la cubierta y la
abertura del techo. Luego, realice seis orificios según el
patrón y las medidas que se indican en la siguiente figura.
(Consulte la Figura 24).
Placa de montaje de
la cubierta inferior
Borde superior de la
abertura del techo
1
Televisor no incluido
para mayor claridad
1
Figura 24
inferior para tornillos n.º 10-24.
Realice seis orificios en la cubierta
177,8 mm (7")
552,4 mm
101,6 mm
(4")
(21,75")
