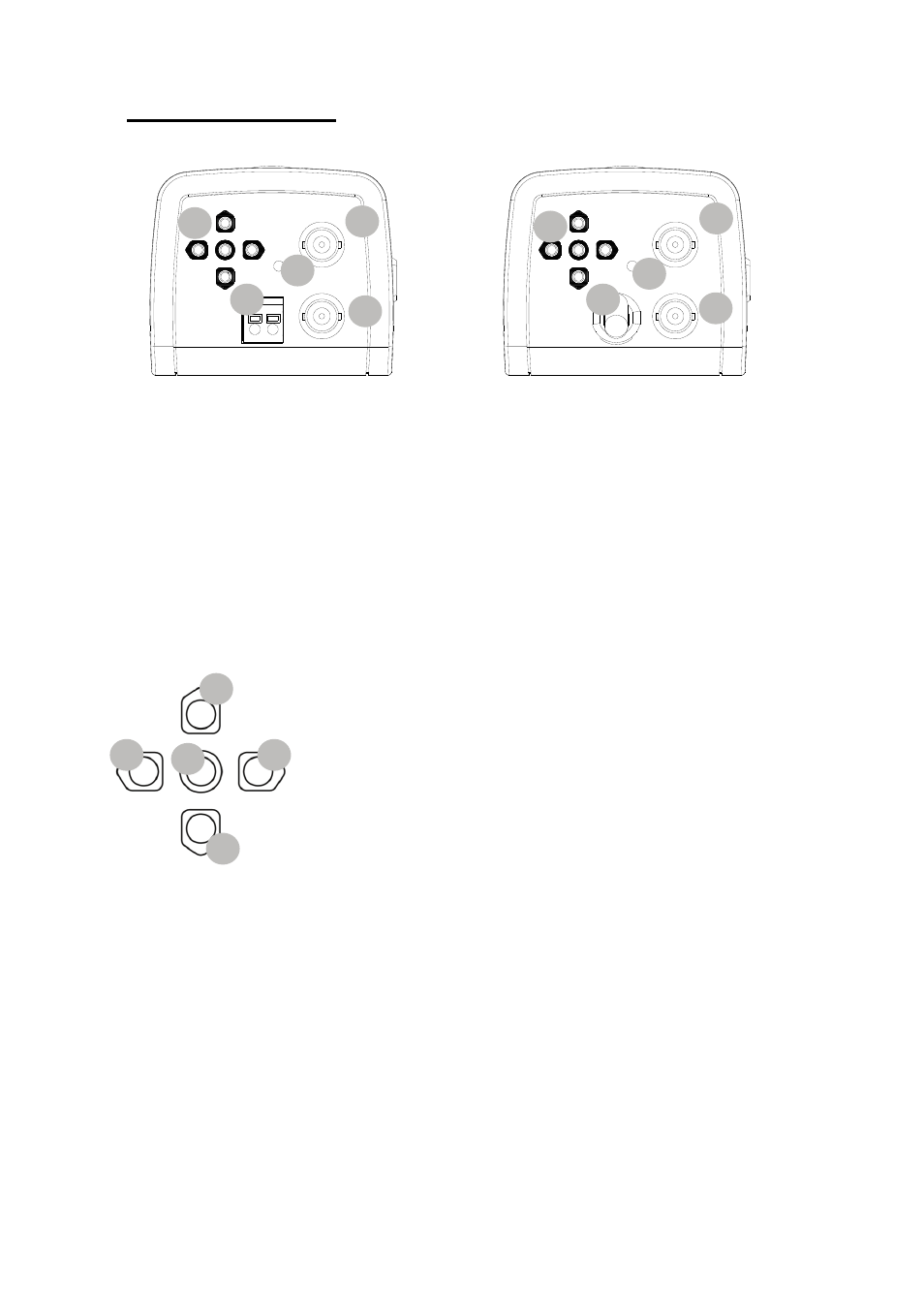

7. Widok kamery z tyłu
Wariant 12 V DC/24 V AC Wariant 110~240 V AC
(1) Przyciski do obsługi OSD
(2) Złącze napięciowe (12 VDC/24 VAC lub 110 – 240 VAC)
(3) Dioda stanu LED (aktywna w razie obecności napięcia)
(4) Wyjście BNC do monitora testowego (MONITOR)
(5) Wyjście wideo BNC HD-SDI (HD-SDI)
Przyciski Funkcja
(1) Enter : wejście do menu / wykonanie akcji
(2) Góra: nawigacja w menu
(3) Dół: nawigacja w menu
(4) Lewy: zwiększenie wartości / wybór opcji
(5) Prawy: zwiększenie wartości / wybór opcji
