42

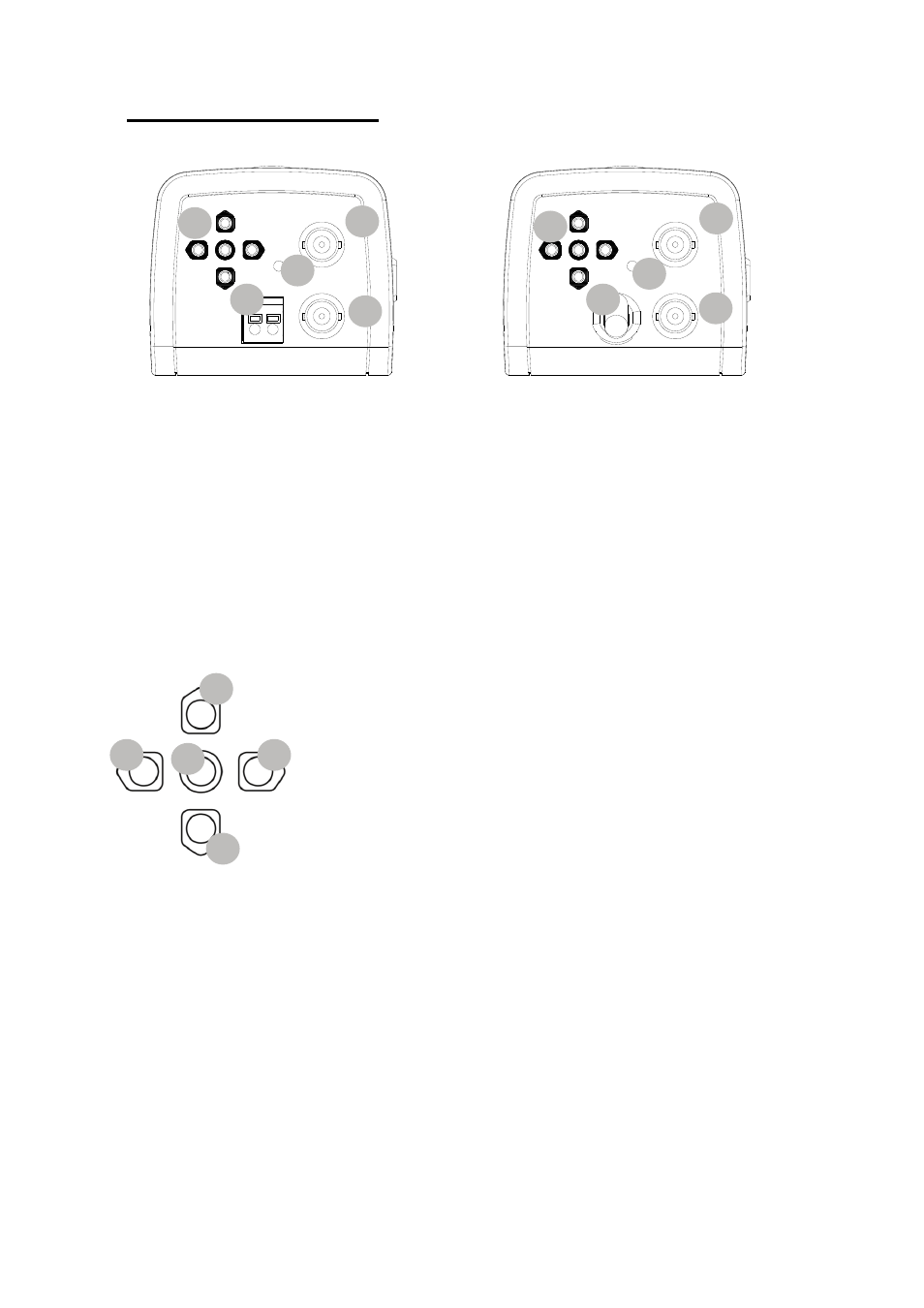

7. Vue arrière de la caméra
Version 12 V c.c./24 V c.a. Version 110 ~ 240 V c.a.
(1) Touches de commande de l'affichage à l'écran
(2) Connecteur d'alimentation (12 V c.c. / 24 V c.a.ou 110~240 V c.a.)
(3) LED d'état (actif lorsque sous tension)
(4) sortie de l'écran de test BNC (MONITOR)
(5) sortie vidéo BNC HD-SDI (HD-SDI)
Touches Fonction
(1) Entrée : entrer dans un menu / effectuer une
action
(2) Haut : navigation dans un menu
(3) Bas : navigation dans un menu
(4) Gauche : réduire une valeur / choisir une option
(5) Droite : augmenter une valeur / choisir une
option
POWER
12VDC
24VAC
HD-SDI
MONITOR
POWER
HD-SDI
MONITOR
110~240VAC
2
3
4
1
5
1
4
3
2
5
5
2
1 4
3
