56
5. Beschrijving van het toestel
5.1 Overzicht – typenummer
Modelnummer TVHD50000 TVHD50500
Resolutie
1080p / 2.0 MPx 1080p / 2.0 MPx
WDR √ √
DNR √ √
Dag/nacht
(IR-zwenkfilter)
 
Bedrijfsspanning 12 VDC/24 VAC 110 - 240 VAC
5.2 Uitpakken
Tijdens het uitpakken dient u het toestel met uiterste zorgvuldigheid te behandelen.
Bij een eventuele beschadiging van de originele verpakking controleert u eerst het
apparaat. Indien het apparaat beschadigingen vertoont, stuurt u het met de verpakking
terug en brengt u de leveringsdienst op de hoogte.
6. Montage
6.1 Stroomvoorziening
Voordat u aan de installatie begint, controleert u of de netspanning en de nominale spanning van de
camera overeenkomen.

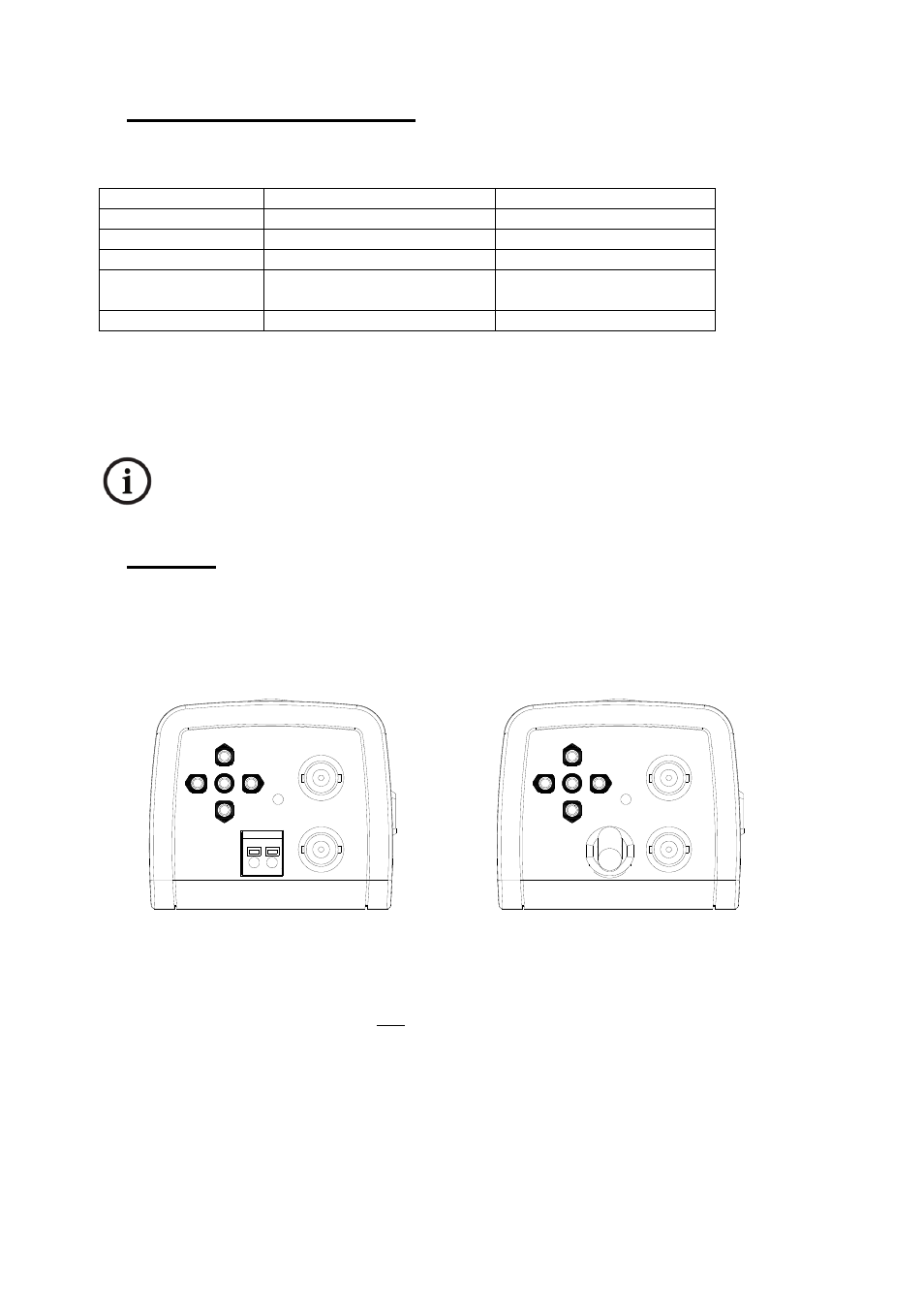

TVHD50000 TVHD50500
(1) TVHD50000 vervoegt over een 12 VDC/24 VAC voedingsspanning. De polariteit bij
gelijkspanning moet daarbij niet in acht worden genomen
Om een netstekkervoeding (DC-aansluiting 5,5mm x 2,1mm) aan de camera aan te
sluiten, moet eerst de meegeleverde adapterkabel aan de camera worden geïnstalleerd.
Hiervoor worden de stiften ingedrukt en de kabeluiteinden in de klemmen gevoerd.
(2)
TVHD50500 vervoegt over een 110 - 240VAC voedingsspanning (reeds voorgeïnstalleerde
kabel).
POWER
12VDC
24VAC
HD-SDI
MONITOR
POWER
HD-SDI
MONITOR
110~240VAC
