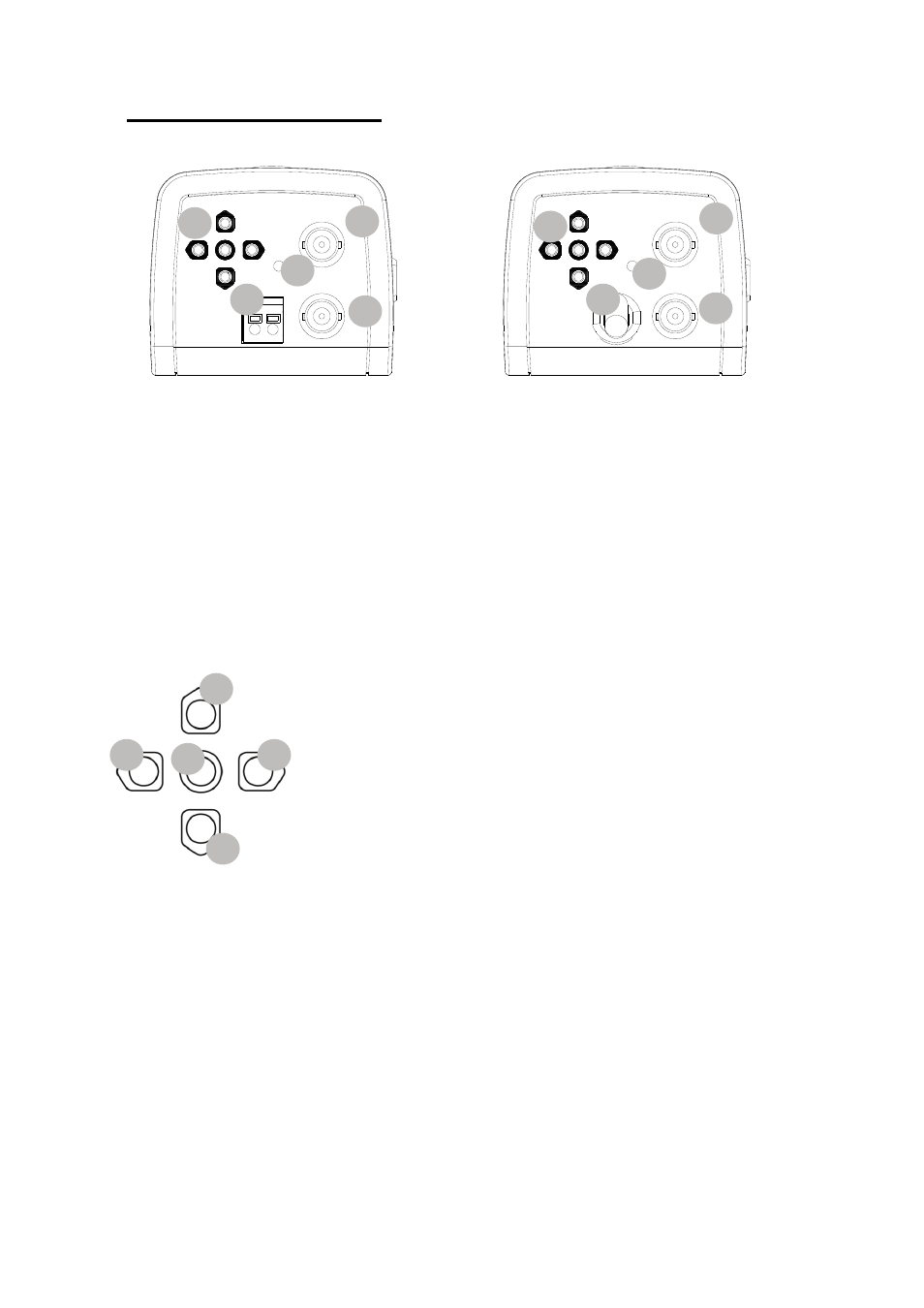

7. Rückansicht der Kamera
12VDC/24VAC Variante 110~240VAC Variante
(1)
OSD Bedientasten
(2) Spannungsanschluss (12 VDC/24 VAC oder 110 – 240 VAC)
(3) Status LED (aktiv bei anliegender Spannung)
(4) BNC Test-Monitor-Ausgang (MONITOR)
(5) BNC HD-SDI Videoausgang (HD-SDI)
Tasten Funktion
(1) Enter : Menü betreten / Aktion ausführen
(2) Auf : Navigation im Menü
(3) Ab : Navigation im Menü
(4) Links : Wert verringern / Option wählen
(5) Rechts : Wert erhöhen / Option wählen
