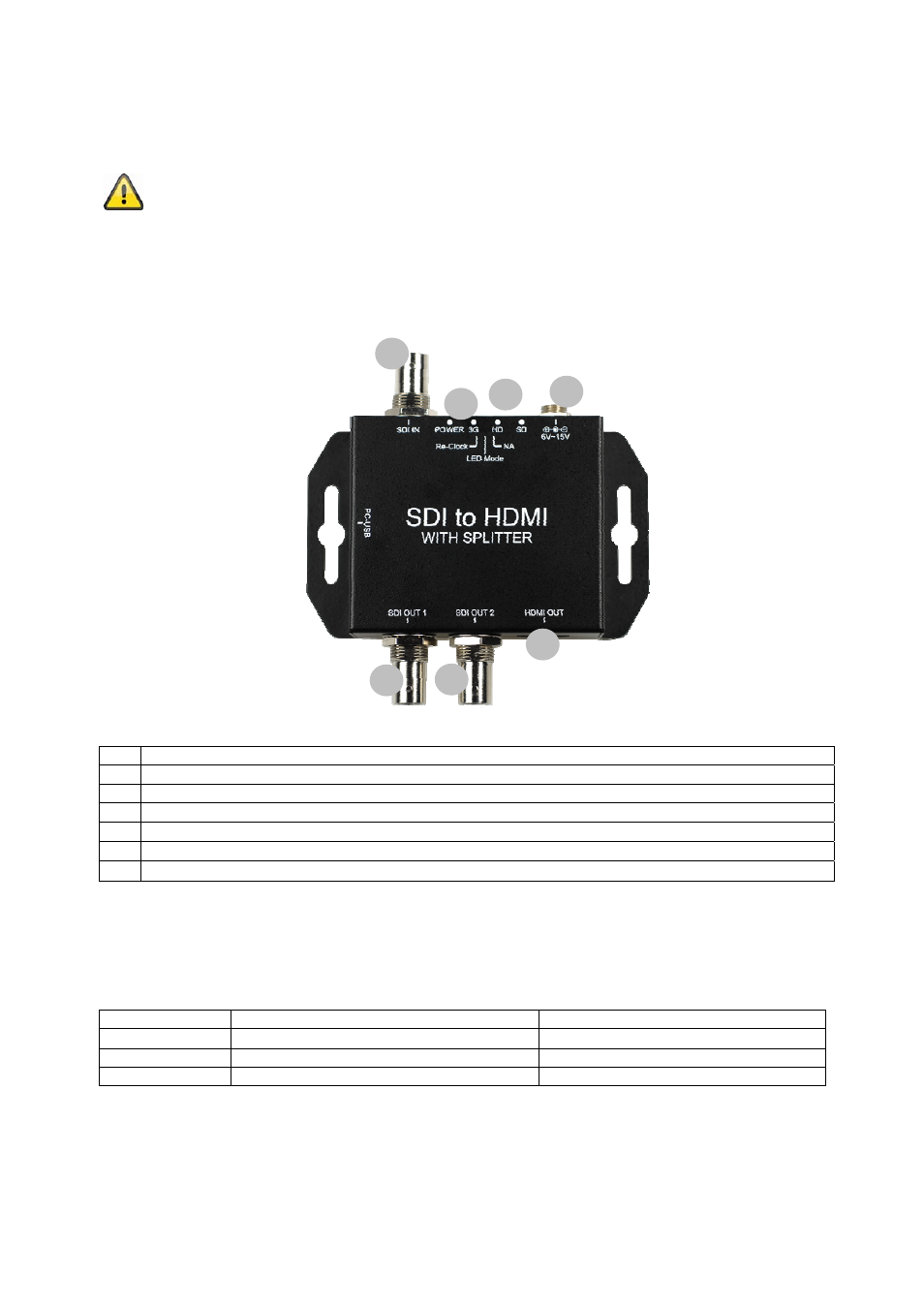

4. Beschreibung der Anschlüsse & Funktionen
Bitte beachten Sie:
Bei der Umwandlung des HD-SDI Signals auf HDMI wird das Format, die Auflösung und die Bilder
pro Sekunde nicht verändert. Das bedeuted, dass wenn eine Kamera ein Videosignal mit 1080p
25 fps liefert, wird zur Videoanzeige ein Monitor benötigt der dieses auch unterstützt.
Alle HD-SDI ABUS Security-Center Kameras haben ausschließlich eine Auflösung von
1920x1080 Pixel bei 25 Bilder die Sekunde.
1
4
3
2
7
6
5
1
Spannungsversorgung, 6,0 – 15,0 V DC, Rundstecker 5,5 x 2,1 mm
2
Status LEDs
3 DIP
Schalter
4
HD-SDI Eingang (BNC Anschluss)
5
HD-SDI Ausgang (BNC Anschluss)
6
HD-SDI Ausgang (BNC Anschluss)
7
HDMI Ausgang
DIP Schalter
DIP Schalterbeschreibung 1 – 3 erfolgt von links nach rechts.
DIP Schalter #
Bezeichnung
Beschreibung
1 Taktwiederherstellung
(Re-Clock)
Standard: aktiviert
↑
2
LED Modus
Siehe Beschreibung „Status LEDs“
3 n.v.
nicht
verwendet
