4. Beschrijving van de aansluitingen & functies
Let a.u.b. op het volgende:
Bij de omzetting van het HD-SDI signaal naar HDMI worden het formaat, de resolutie en de
beelden per seconde niet gewijzigd. Dit betekent dat als een camera een videosignaal met 1080p
25 fps levert, er voor de videoweergave een monitor nodig is die dit ook ondersteunt.
Alle HD-SDI ABUS Security-Center camera's hebben uitsluitend een resolutie van
1920x1080 pixels bij 25 beelden per seconde.

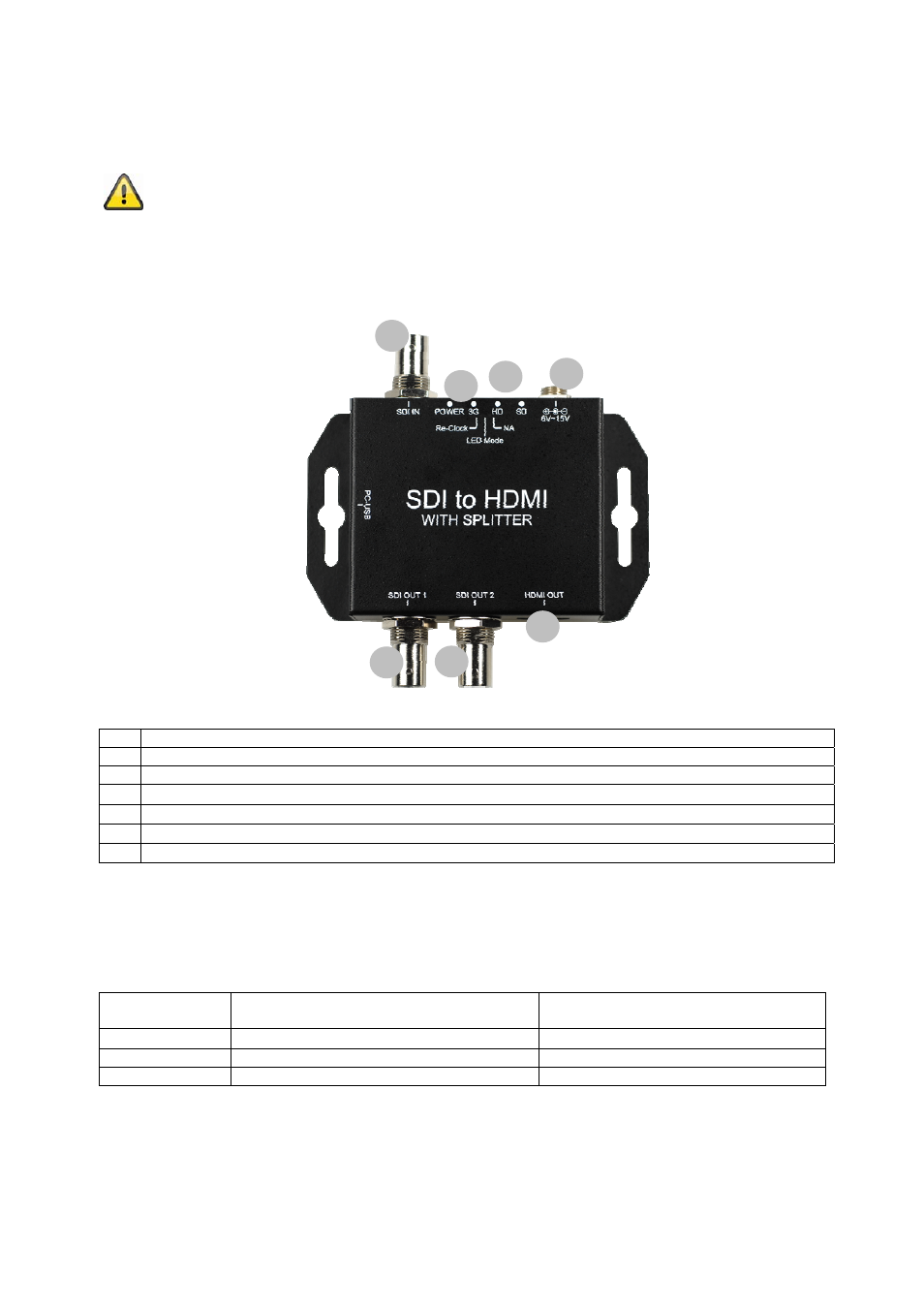

1
4 3
2
7
6 5
1 Spanningsvoeding, 6,0 – 15,0 V DC, ronde stekker 5,5 x 2,1 mm
2 Status-LED's
3 DIP-schakelaar
4
HD-SDI ingang (BNC-aansluiting)
5 HD-SDI uitgang (BNC-aansluiting)
6 HD-SDI uitgang (BNC-aansluiting)
7 HDMI-uitgang
DIP-schakelaar
DIP schakelaarbeschrijving 1 – 3 gebeurt van links naar rechts.
DIP-schakelaar
# Benaming Beschrijving
1 Pulsherstel (re-clock) Standaard: geactiveerd ↑
2 LED-modus Zie beschrijving “Status LED's”
3 o.g. ongebruikt
