4. Opis złącz i funkcji
Pamiętaj:
Podczas konwersji sygnału HD-SDI na HDMI nie jest zmieniany format, rozdzielczość ani liczba
obrazów na sekundę. Oznacza to, że jeżeli kamera dostarcza sygnał wideo z rozdzielczością
1080p 25 fps, do wyświetlenia wideo będzie konieczny monitor obsługujący tę rozdzielczość.
Wszystkie kamery HD-SDI ABUS Security-Center mają tylko rozdzielczość 1920x1080
pikseli przy 25 obrazach na sekundę.
1
4 3
2
7
6 5

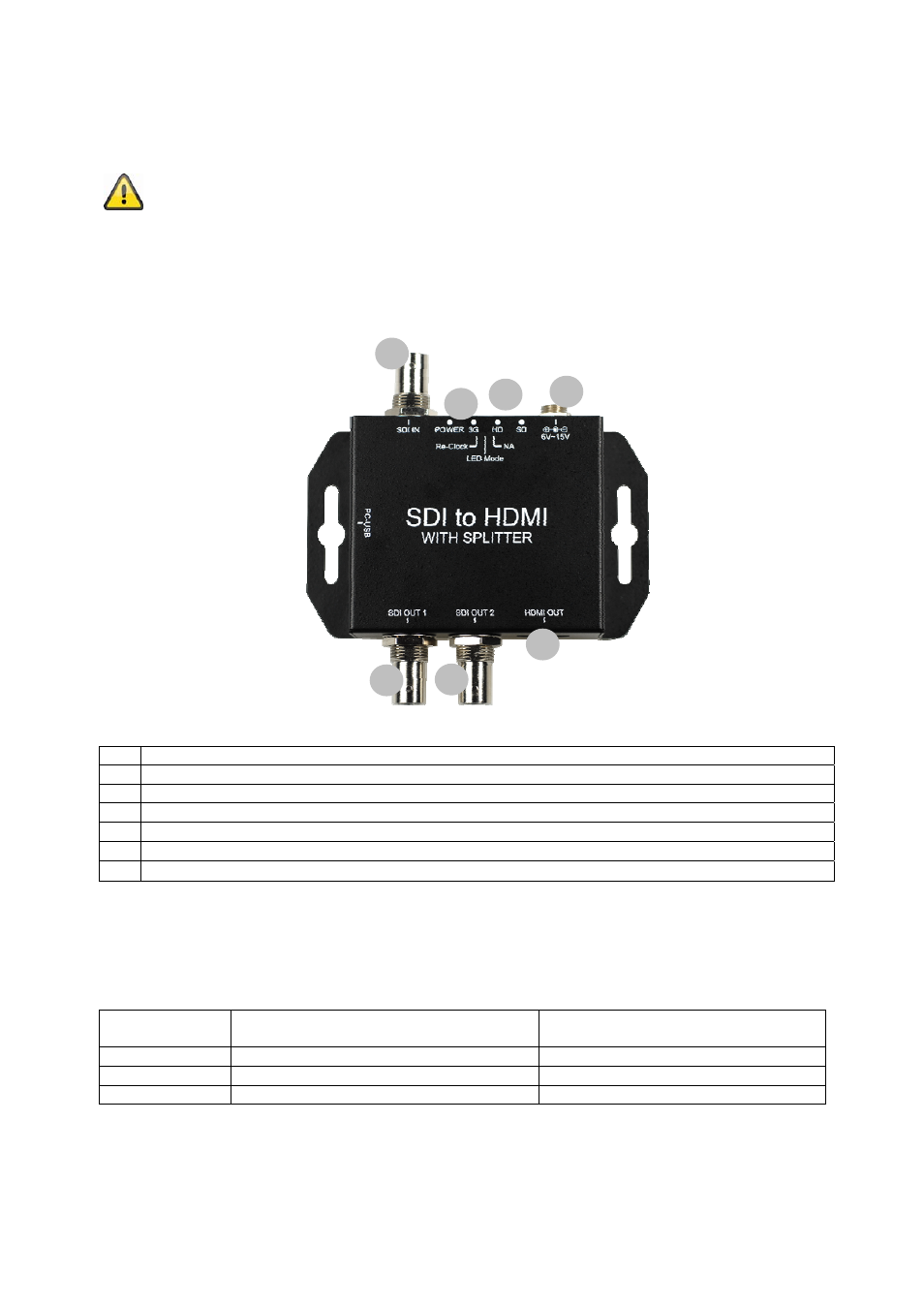

1 Zasilanie napięciowe 6,0 – 15,0 V DC, wtyczka okrągła 5,5 x 2,1 mm
2 Diody LED stanu
3 Przełącznik DIP
4
Wejście HD-SDI (złącze BNC)
5 Wyjście HD-SDI (złącze BNC)
6 Wyjście HD-SDI (złącze BNC)
7 Wyjście HDMI
Przełącznik DIP
Opis przełącznika DIP 1 – 3 od lewej do prawej.
Przełącznik DIP
# Oznaczenie Opis
1 Przywracanie taktowania (re-clock) Standard: aktywne ↑
2 Tryb LED Zob. opis „Diody LED stanu“
3 Nieużyw. Nieużywane
