Page 28

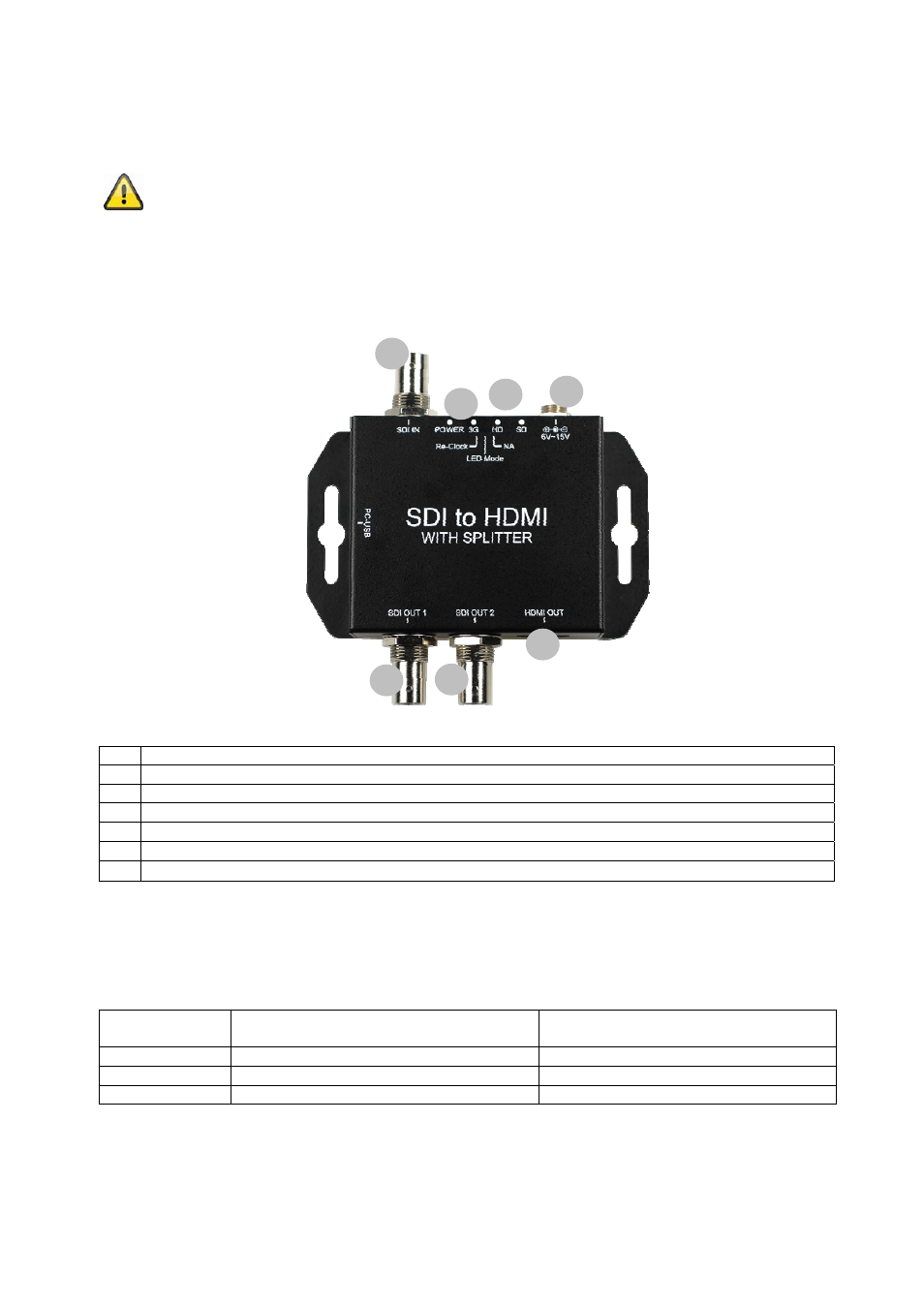

4. Description des raccords & fonctions
Remarque importante :
Lors de la conversion du signal HD-SDI en HDMI, le format, la résolution et les images par
seconde ne sont pas modifiés. Cela signifie que lorsqu'une caméra fournit un signal vidéo de
1080p 25 fps, il faut pour l'affichage vidéo un moniteur qui supporte cela.
Toutes les caméras HD-SDI d'ABUS Security-Center ont exclusivement une résolution de
1920x1080 pixels pour 25 images par seconde.
1
4
3
2
7
6
5
1
Alimentation en tension, 6,0 – 15,0 V CC, connecteur rond 5,5 x 2,1 mm
2 DEL
d'état
3 Interrupteur
DIP
4
Entrée HD-SDI (raccord BNC)
5
Sortie HD-SDI (raccord BNC)
6
Sortie HD-SDI (raccord BNC)
7
Sortie HDMI
Interrupteur DIP
La description des interrupteurs DIP 1 à 3 a lieu de la gauche vers la droite.
Interrupteur
DIP n°
Désignation Description
1
Rétablissement de la cadence (Re-Clock)
Standard : activé
↑
2
Mode DEL
Voir description « DEL d'état »
3
non util.
Non utilisé
28
