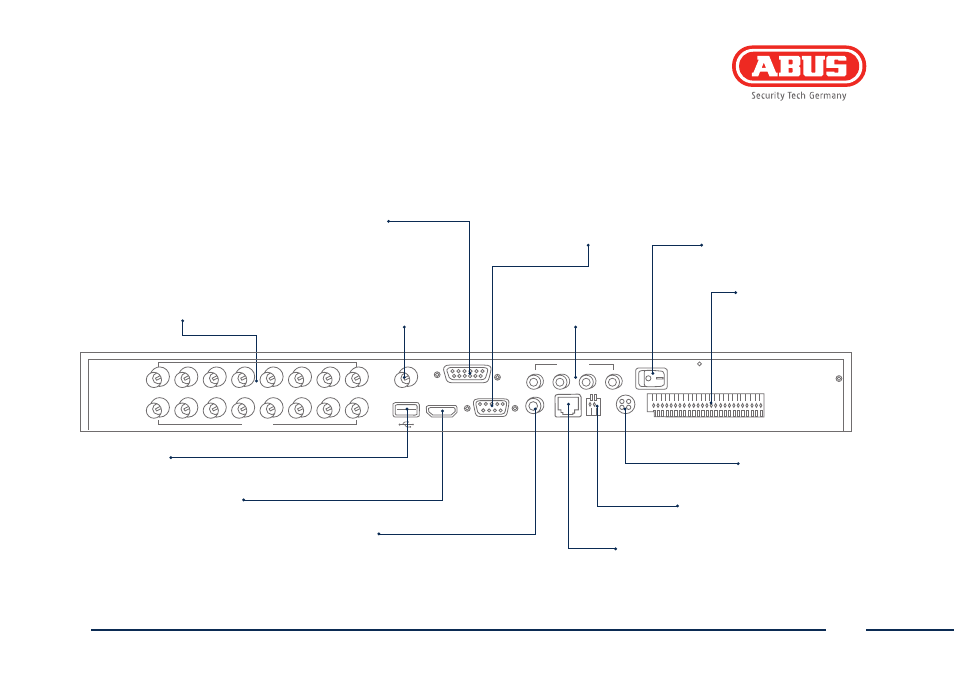

Video IN
Wejście BNC do kamer analogowych
Video Out
Wyjście Spot
Audio IN
Wejścia Chinch
Power
Włącznik i wyłącznik urządzenia
Alarm IN / Alarm OUT
Maks. 16 wejść alarmowych,
4 wejścia przekaźnikowe
Zasilanie elektryczne
Podłączenie do sieci 12 V DC
RS-485
złącze do kamer PTZ
LAN
Złącze RJ45 do połączenia z siecią
Loop out
Każde wejście kamery jest tutaj
przelotowo ponownie generowane
USB
Złącze do urządzeń USB
VGA
Złącze do monitora VGA (9-stykowe),
sygnał wyjściowy wideo
Audio Out
Wyjście audio Cinch
(zsynchronizowane z wyjściem wideo)
HDMI
Złącze HDMI do monitora
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12V VGA HDMI LAN RS-485 AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT
