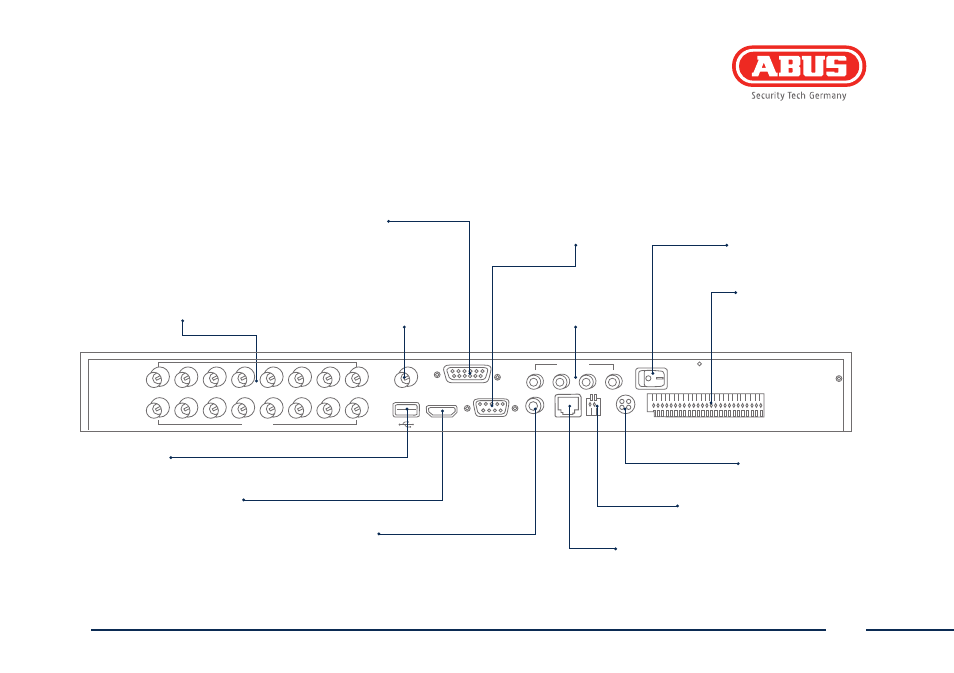

Video IN
BNC-indgang til analoge kameraer
Video Out
Spot-udgang
Audio IN
Cinch-indgange
Power
Tænd- og sluk-knap på apparatet
Alarm IN / Alarm OUT
Maks. 16 alarmindgange,
maks. 4 relæudgange
12 V DC
strømtilslutning
RS-485
Tilslutning til PTZ-kameraer
LAN
RJ45-stik til en netværksforbindelse
Loop out
Hver kameraindgang forbindes
her og vises igen
USB
Tilslutning til USB-apparater
VGA
Monitortilslutning VGA
(9 stikben), videoudgangssignal
Audio Out
Audioudgang cinch (synkroniseret
med videoudgangen)
HDMI
HDMI-monitortilslutning
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12V VGA HDMI LAN RS-485 AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT
