35
Français

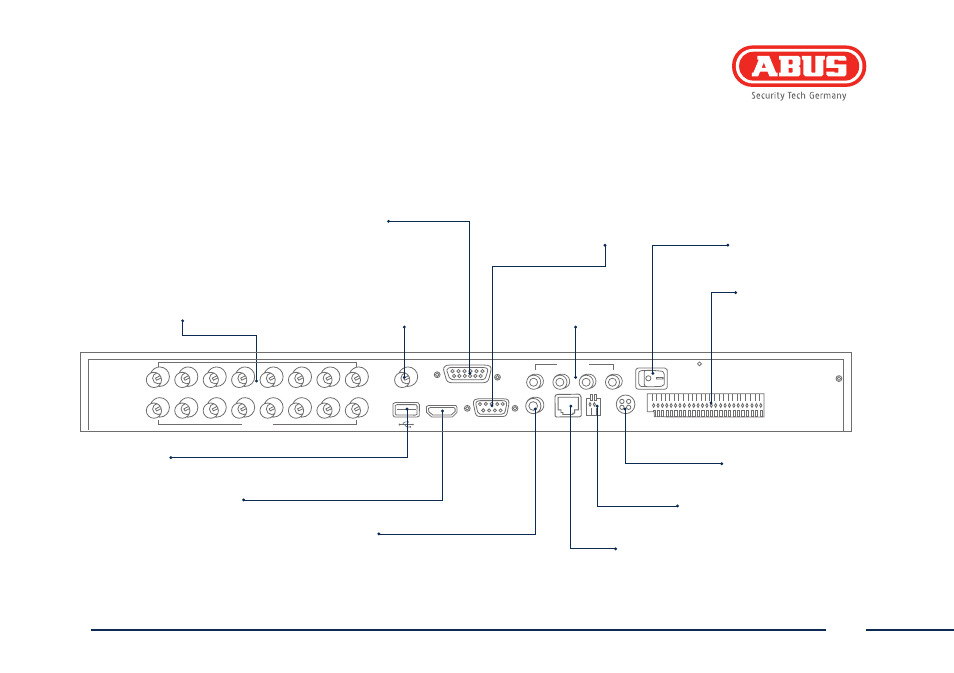

Video IN
entrée BNC pour caméras analogiques
Video Out
sortie spot
Audio IN
entrées Cinch
Power
interrupteur marche/arrêt de l‘appareil
Alarm IN / Alarm OUT
max. 16 entrées d‘alarme,
max. 4 sortie relais
12 V CC
branchement électrique 12 V CC
RS-485
connexion pour caméras PTZ
LAN
connexion RJ45 pour raccordement au réseau
Loop out
chaque entrée de caméra est
ici émise bouclée
USB
connexion pour appareils USB
VGA
connexion pour moniteur VGA (9 broches),
signal de sortie vidéo
Audio Out
sortie audio de type Cinch
(synchronisée avec la sortie vidéo)
HDMI
connexion pour moniteur HDMI
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12V VGA HDMI LAN RS-485 AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT
