49
Nederlands

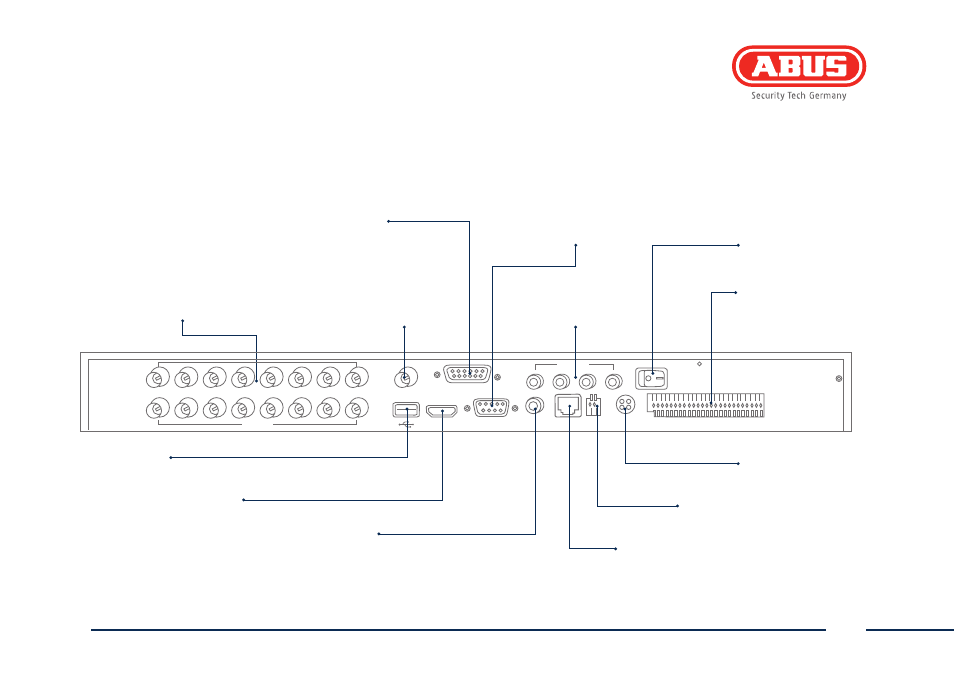

Video IN
BNC-ingang voor analoge camera’s
Video Out
Spot-uitgang
Audio IN
cinch ingangen
Power
aan/uit-schakelaar van het apparaat
Alarm IN / Alarm OUT
max. 16 alarmingangen,
max. 4 relaisuitgangen
12 V DC
12 V DC stroomaansluiting
RS-485
aansluiting voor PTZ camera’s
LAN
RJ45-aansluiting voor een netwerkverbinding
Loop out
elke camera-ingang wordt hier
doorverbonden weer uitgegeven
USB
aansluiting voor USB-apparaten
VGA
monitoraansluiting VGA
(9 pins), videouitgangssignaal
Audio Out
audiouitgang cinch (gesynchroniseerd
met de video-uitgang)
HDMI
HDMI monitor aansluiting
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12V VGA HDMI LAN RS-485 AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT
