7
Deutsch

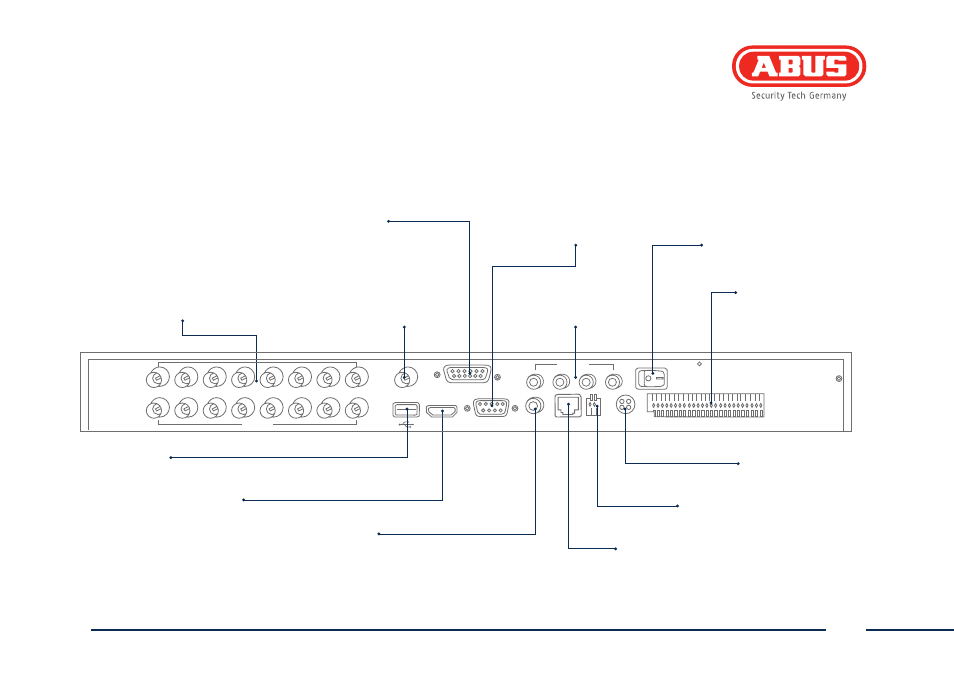

Video IN
BNC-Eingang für analoge Kameras
Video Out
Spot-Ausgang
Audio IN
Chinch Eingänge
Power
Ein- und Ausschalter des Gerätes
Alarm IN / Alarm OUT
Max. 16 Alarmeingänge,
Max. 4 Relaisausgänge
12 V DC
Stromanschluss
RS-485
Anschluss für PTZ Kameras
LAN
RJ45-Anschluss für eine Netzwerkverbindung
Loop out
Jeder Kameraeingang wird hier
durchgeschliffen wieder ausgegeben
USB
Anschluss für USB-Geräte
VGA
Monitoranschluss VGA
(9 Pin), Videoausgangssignal
Audio Out
Audioausgang Chinch
(synchronisiert mit dem Video-Ausgang)
HDMI
HDMI Monitor Anschluss
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
POWER
12V VGA HDMI LAN RS-485 AUDIO OUT IN — ALARM — OUT
LOOP OUT
AUDIO IN
1 2 3 4
VIDEO IN
VIDEO OUT
